【備考2022】2021中考物理真題分類匯編-光現象-光的折射作圖題（含答案20題）

這是一份【備考2022】2021中考物理真題分類匯編-光現象-光的折射作圖題（含答案20題），共11頁。

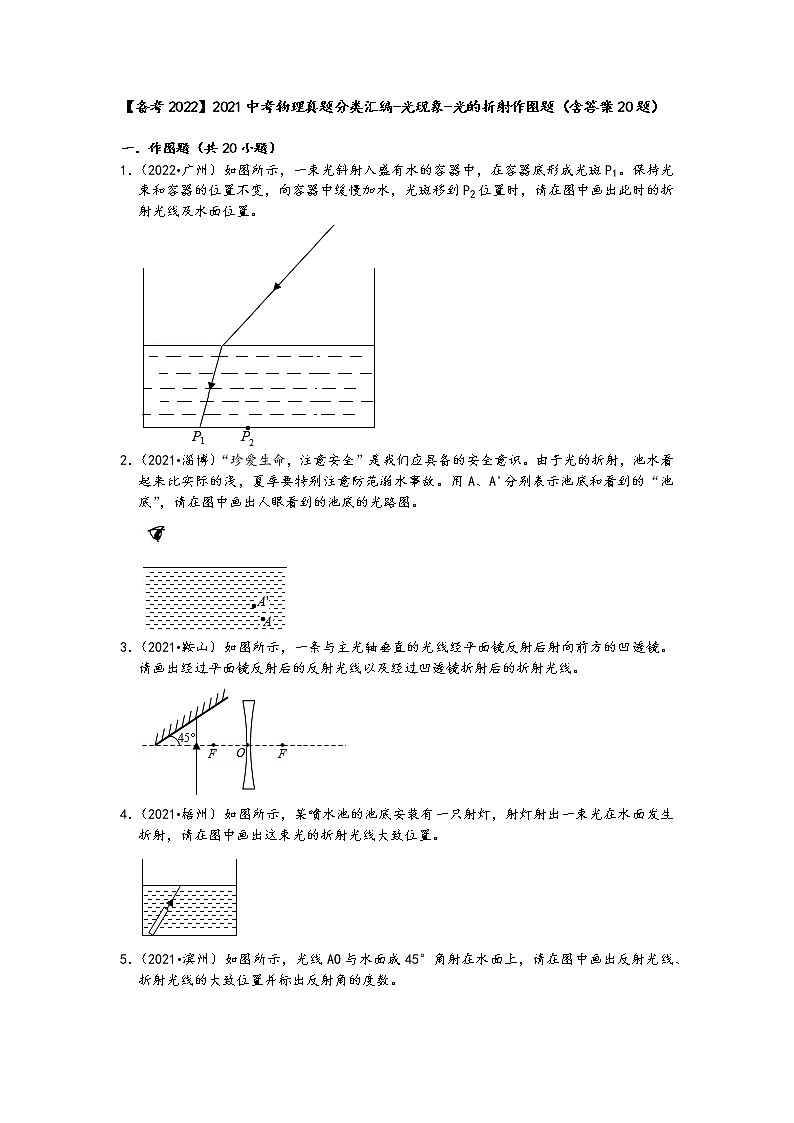

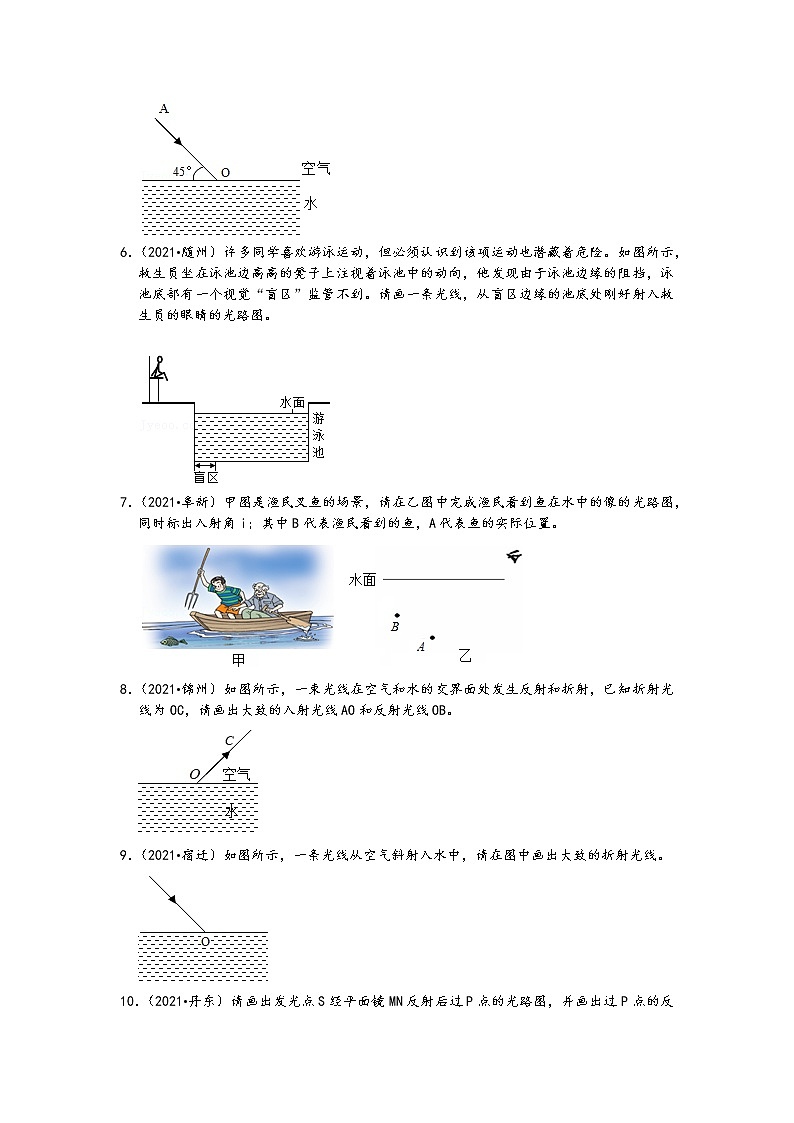

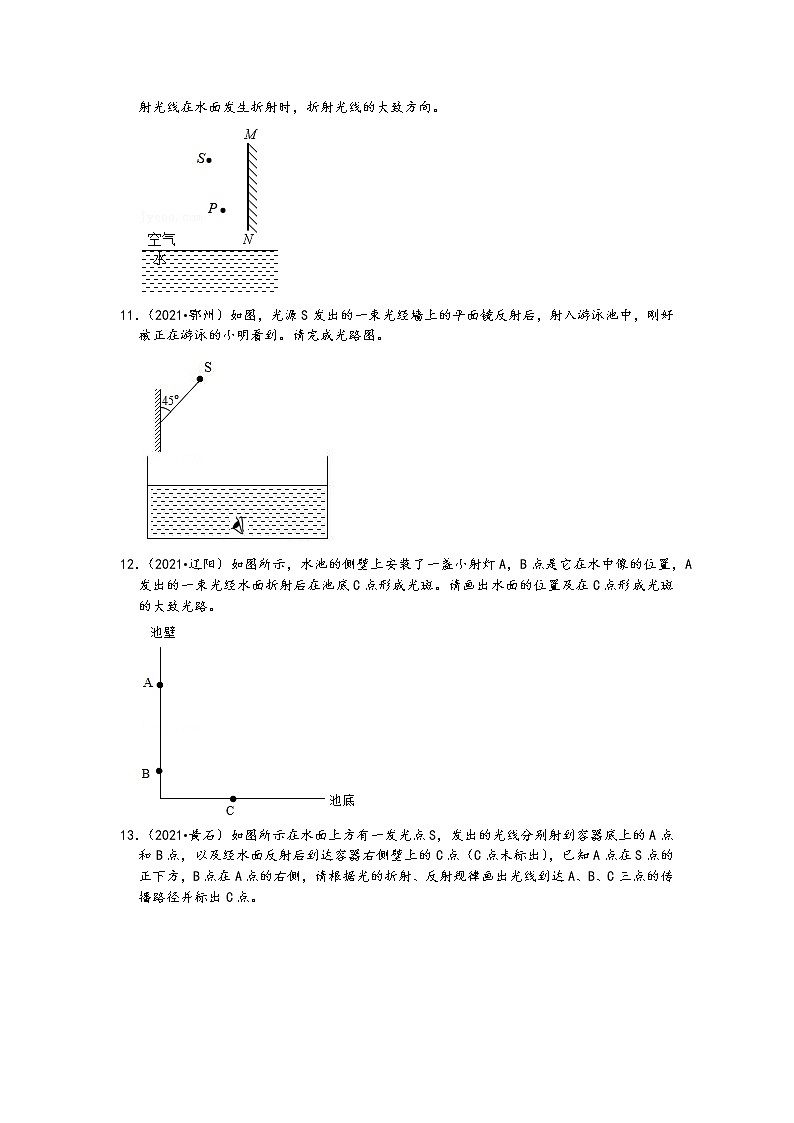

【備考2022】2021中考物理真題分類匯編-光現象-光的折射作圖題（含答案20題） 一．作圖題（共20小題）1．（2022?廣州）如圖所示，一束光斜射入盛有水的容器中，在容器底形成光斑P1。保持光束和容器的位置不變，向容器中緩慢加水，光斑移到P2位置時，請在圖中畫出此時的折射光線及水面位置。2．（2021?淄博）“珍愛生命，注意安全”是我們應具備的安全意識。由于光的折射，池水看起來比實際的淺，夏季要特別注意防范溺水事故。用A、A'分別表示池底和看到的“池底”，請在圖中畫出人眼看到的池底的光路圖。3．（2021?鞍山）如圖所示，一條與主光軸垂直的光線經平面鏡反射后射向前方的凹透鏡。請畫出經過平面鏡反射后的反射光線以及經過凹透鏡折射后的折射光線。4．（2021?梧州）如圖所示，某噴水池的池底安裝有一只射燈，射燈射出一束光在水面發生折射，請在圖中畫出這束光的折射光線大致位置。5．（2021?濱州）如圖所示，光線AO與水面成45°角射在水面上，請在圖中畫出反射光線、折射光線的大致位置并標出反射角的度數。6．（2021?隨州）許多同學喜歡游泳運動，但必須認識到該項運動也潛藏著危險。如圖所示，救生員坐在泳池邊高高的凳子上注視著泳池中的動向，他發現由于泳池邊緣的阻擋，泳池底部有一個視覺“盲區”監管不到。請畫一條光線，從盲區邊緣的池底處剛好射入救生員的眼睛的光路圖。 7．（2021?阜新）甲圖是漁民叉魚的場景，請在乙圖中完成漁民看到魚在水中的像的光路圖，同時標出入射角i；其中B代表漁民看到的魚，A代表魚的實際位置。8．（2021?錦州）如圖所示，一束光線在空氣和水的交界面處發生反射和折射，已知折射光線為OC，請畫出大致的入射光線AO和反射光線OB。9．（2021?宿遷）如圖所示，一條光線從空氣斜射入水中，請在圖中畫出大致的折射光線。10．（2021?丹東）請畫出發光點S經平面鏡MN反射后過P點的光路圖，并畫出過P點的反射光線在水面發生折射時，折射光線的大致方向。11．（2021?鄂州）如圖，光源S發出的一束光經墻上的平面鏡反射后，射入游泳池中，剛好被正在游泳的小明看到。請完成光路圖。12．（2021?遼陽）如圖所示，水池的側壁上安裝了一盞小射燈A，B點是它在水中像的位置，A發出的一束光經水面折射后在池底C點形成光斑。請畫出水面的位置及在C點形成光斑的大致光路。13．（2021?黃石）如圖所示在水面上方有一發光點S，發出的光線分別射到容器底上的A點和B點，以及經水面反射后到達容器右側壁上的C點（C點未標出），已知A點在S點的正下方，B點在A點的右側，請根據光的折射、反射規律畫出光線到達A、B、C三點的傳播路徑并標出C點。14．（2021?鐵嶺）如圖甲是小明家的魚缸，魚缸左側的玻璃上有一條魚的像。圖乙是其簡化圖，A為魚缸中實際的魚，B為小明眼睛的位置。請你在乙圖中畫出：（1）魚A在左側玻璃中的像A′；（2）小明在魚缸前方看到水中魚的大致光路圖。15．（2021?煙臺）如圖所示，某清澈池塘底部有一物體A，站在岸邊的小明（假設小明的眼睛在C處）看到物體在B處，請畫出小明看到物體A的光路圖。16．（2021?通遼）如圖所示，凸透鏡的主光軸與水面相平，F(xiàn)是凸透鏡的焦點，一束與水面平行的光射到凸透鏡上，經凸透鏡折射后在水面發生了反射和折射，請畫出此過程的光路圖。17．（2021?吉林）如圖所示，在圖中畫出光線AO從水中射入空氣時折射光線的大致位置。18．（2021?蘇州）畫出圖中光從水中射入空氣中折射光線的大致方向，并標出折射角γ。19．（2021?內江）如圖所示，一束光從空氣斜射向水面，請畫出它的反射光線和進入水中光線的大致方向。20．（2021?赤峰）如圖所示，請畫出激光束從三棱鏡折射入空氣時，法線的位置和折射光線的大致位置。
參考答案與試題解析一．作圖題（共20小題）1．【解答】解：光線從空氣中斜射入水中時，折射光線會靠近法線，保持入射光線不變，向容器中緩慢加水，折射點發生了變化，但折射光線的方向不變，即P2位置的折射光線與P1位置的折射光線是平行的，據此做出折射光線，該折射光線與入射光線的交點為折射點，也是水面的位置，如圖所示：2．【解答】解：眼睛觀察到的A′點在A點的正上方，然后連接A與眼睛與界面的交點為折射點O，在圖中A點是A′點的像，光由A′點發出，經水面射入空氣中時發生折射，折射角大于入射角而射入眼睛點。A就在折射光線的反向延長線上。如圖所示：3．【解答】解：（1）由圖知，入射光線與主光軸垂直，主光軸與鏡面的夾角為45°，過入射點垂直于鏡面作出法線，則入射角為90°﹣45°＝45°，反射角也為45°，根據光的反射定律作出反射光線；（2）平行于主光軸的光線經凹透鏡折射后，其折射光線的反向延長線過焦點，據此畫出入射光線，如圖所示：4．【解答】解：過入射點做法線，光從水中斜射入空氣，折射角大于入射角，由此可以做出對應的折射光線，如下圖所示：5．【解答】解：先過入射點O垂直水面作出法線，求出入射角為90°﹣45°＝45°，根據反射光線、入射光線分居法線兩側，反射角等于入射角也為45°，在空氣中法線的右側畫出反射光線；折射角小于45°，在法線的右側的水中畫出折射光線，如圖所示：6．【解答】解：由于光在同種均勻介質中是沿直線傳播，根據人的眼睛和泳池邊緣作出折射光線，光線從水中斜射入空氣中時，折射角大于入射角，據此作出入射光線，如圖所示：7．【解答】解：人之所以能看到水中的魚，是由魚反射的光線經水面折射后進入人眼，因此光的傳播方向大致為B→眼睛；魚的像是人眼逆著折射光線看到的，所以直接連接眼睛與B，與水面的交點即為入射點；連接A和入射點即為入射光線，然后做出法線，法線與入射光線之間的夾角為入射角，如圖所示：8．【解答】解：先過折射點O垂直水面作出法線，根據折射角大于入射角，在法線左側的水中畫出入射光線，方向指向入射點；然后再根據反射角等于入射角做出反射光線，如圖所示：9．【解答】解：過入射點O垂直水面畫出法線，光從空氣斜射入水中，折射角小于入射角，據此在法線右側的水中畫出折射光線，如圖所示：10．【解答】解：作出S關于平面鏡MN的對稱點S′，即為點光源S在平面鏡中的像，連接S′p與鏡面交于O點，即為入射點，連接SO就得到入射光線，Op為反射光線；反射光線Op射到水面，過入射點垂直水面畫出法線，根據光由空氣斜射入水中時，折射角小于入射角，在法線左側的水中畫出折射光線，如圖所示：。11．【解答】解：先過入射點垂直于鏡面作出法線，根據反射角等于入射角作出其反射光線（且根據圖中的角度可知反射光線于入射光線垂直）；再根據當光從空氣斜射入水中時，折射角小于入射角，連接眼睛和折射點，作出折射光線，如下圖所示：12．【解答】解：B點是A在水中像的位置，根據平面鏡成像的特點可知，A和B關于水面是對稱的，線段AB的中垂線為水面的位置；A發出的一束光經水面折射后會靠近法線，所以折射點在AC連線的右側，如圖所示：13．【解答】解：由題知，容器底上的A點在S點的正下方，S發出的光，垂直射向水面，傳播方向不變，即這條光線可到達A點；S發出的光斜射向水面時，折射角小于入射角；連接SB，在SB與水面的交點右側合適位置選擇一個點O，作為S發出光進入水中折射正好射到B點光路的入射點，連接SO為入射光線，OB為折射光線；過O點作法線，根據反射角等于入射角，在法線右側的空氣中畫出反射光線與容器右壁交點為C點。如圖所示：14．【解答】解：平面鏡成像時，像與物體關于鏡面是對稱的，據此可以畫出A的像A'；魚在A處，魚反射的光線斜射入空氣中時會遠離法線，折射光線進入小明的眼睛，小明逆著折射光線看去，看到的魚的像在A的下方，如圖所示：15．【解答】解：來自A的光線斜射向水面時會發生光的折射，折射角大于入射角，人逆著折射光線看到的是A的虛像，即B點；連接眼睛C點和B點，與水面的交點即為入射點O；則AO為入射光線，OC為折射光線，如圖所示：16．【解答】解：（1）由圖示可知，入射光線平行于凸透鏡的主光軸，經凸透鏡折射后過焦點；（2）過焦點（入射點）F畫出法線，根據反射角等于入射角在法線右側空氣中畫出反射光線；在法線右側的水中，根據折射角小于入射角畫出折射光線，如圖所示：17．【解答】解：過入射點垂直界面作出法線，根據折射光線與入射光線分居法線兩側，折射角大于入射角，在法線的右側空氣中作出折射光線，如圖所示：18．【解答】解：過入射點作法線，根據光由水中斜射入空氣中時，折射角大于入射角，在法線右側的空氣中畫出折射光線，如圖所示：19．【解答】解：在圖中，畫出法線，根據反射角等于入射角在法線右側的空氣中畫出反射光線；根據折射角小于入射角在法線右側的水中畫出折射光線。如圖所示：20．【解答】解：激光束從三棱鏡折射入空氣時，此時的折射角要大于入射角，首先做出法線，根據折射角和入射角的關系做出折射光線，如圖所示：
