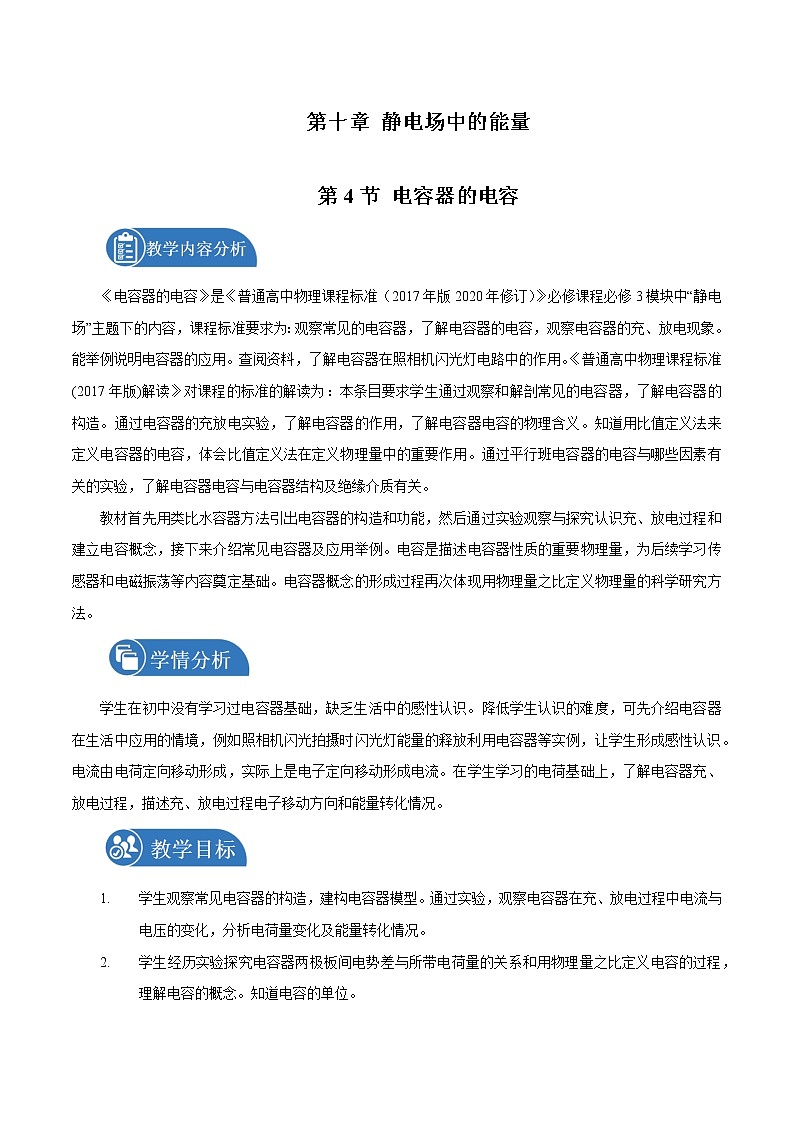

人教版 (2019)必修 第三冊4 電容器的電容教學設計

這是一份人教版 (2019)必修 第三冊4 電容器的電容教學設計，共7頁。教案主要包含了電容器，電容，常用電容器等內容，歡迎下載使用。

《電容器的電容》是《普通高中物理課程標準（2017年版2020年修訂）》必修課程必修3模塊中“靜電場”主題下的內容，課程標準要求為：觀察常見的電容器，了解電容器的電容，觀察電容器的充、放電現象。能舉例說明電容器的應用。查閱資料，了解電容器在照相機閃光燈電路中的作用。《普通高中物理課程標準(2017年版)解讀》對課程的標準的解讀為：本條目要求學生通過觀察和解剖常見的電容器，了解電容器的構造。通過電容器的充放電實驗，了解電容器的作用，了解電容器電容的物理含義。知道用比值定義法來定義電容器的電容，體會比值定義法在定義物理量中的重要作用。通過平行班電容器的電容與哪些因素有關的實驗，了解電容器電容與電容器結構及絕緣介質有關。
教材首先用類比水容器方法引出電容器的構造和功能，然后通過實驗觀察與探究認識充、放電過程和建立電容概念，接下來介紹常見電容器及應用舉例。電容是描述電容器性質的重要物理量，為后續學習傳感器和電磁振蕩等內容奠定基礎。電容器概念的形成過程再次體現用物理量之比定義物理量的科學研究方法。
學生在初中沒有學習過電容器基礎，缺乏生活中的感性認識。降低學生認識的難度，可先介紹電容器在生活中應用的情境，例如照相機閃光拍攝時閃光燈能量的釋放利用電容器等實例，讓學生形成感性認識。電流由電荷定向移動形成，實際上是電子定向移動形成電流。在學生學習的電荷基礎上，了解電容器充、放電過程，描述充、放電過程電子移動方向和能量轉化情況。
1.學生觀察常見電容器的構造，建構電容器模型。通過實驗，觀察電容器在充、放電過程中電流與電壓的變化，分析電荷量變化及能量轉化情況。
2.學生經歷實驗探究電容器兩極板間電勢差與所帶電荷量的關系和用物理量之比定義電容的過程，理解電容的概念。知道電容的單位。
3.學生了解電容器的類型、特性及作用。
4.學生了解影響平行板電容器電容大小的因素。
教學重點：通過實驗建立電容器的電容概念
教學難點：建立電容概念和對電容概念的科學理解、對電容器充、放電過程的理解
教學方法：講授法、演示實驗、啟發式教學
問題引入：教師投影手機閃光拍照高清圖片。(見PPT演示文稿)
手機拍照功能得到廣泛使用。周圍環境暗淡時，可以使用手機的閃光功能.手機閃光拍照，短時間內釋放大量能量.如何設計手機電路才能實現在短時間內釋放大量能量？原理是什么？
1.電容器
投影三種電容器實物圖，學生認識電容器，形成感性認識。
師：電容器是一種重要的電學器件，有著重要應用。電容器的構造是什么樣的？一起觀看兩種電容器的構造圖。(PPT投影鋁電解電容器和片式電容器構造示意圖)

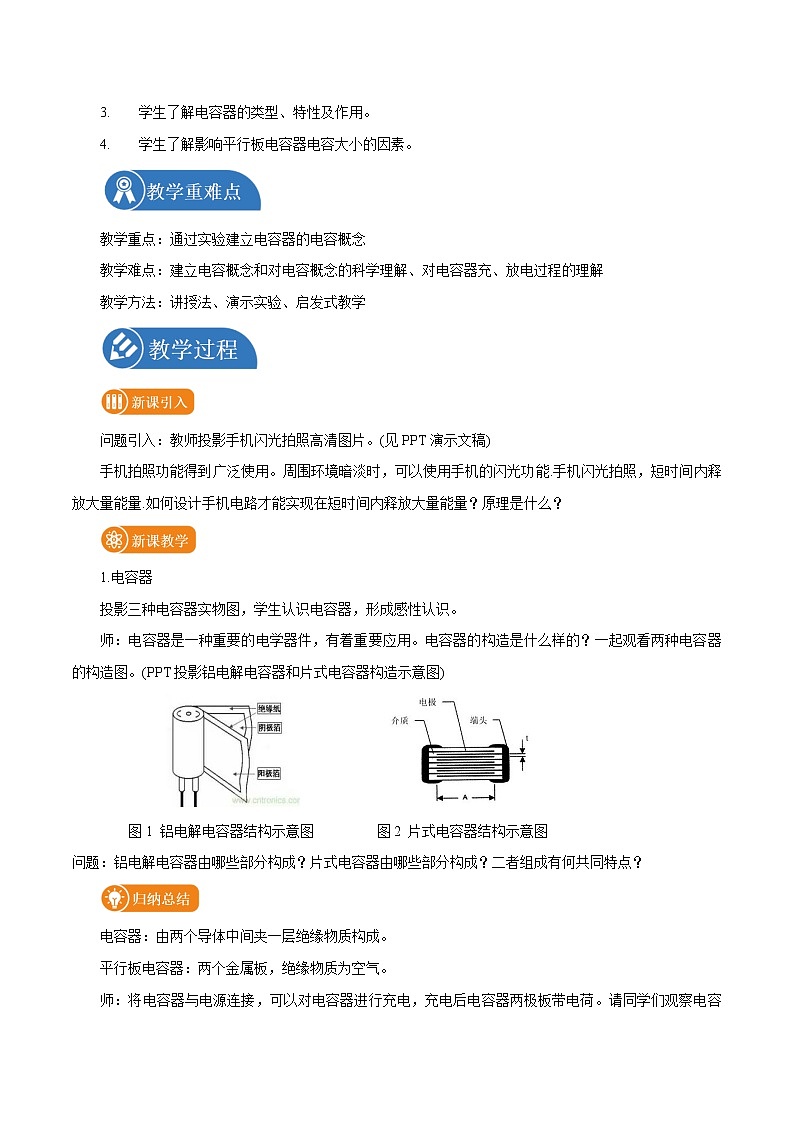

圖1 鋁電解電容器結構示意圖 圖2 片式電容器結構示意圖
問題：鋁電解電容器由哪些部分構成？片式電容器由哪些部分構成？二者組成有何共同特點？
電容器：由兩個導體中間夾一層絕緣物質構成。
平行板電容器：兩個金屬板，絕緣物質為空氣。
師：將電容器與電源連接，可以對電容器進行充電，充電后電容器兩極板帶電荷。請同學們觀察電容器充電過程，充電過程有何規律。

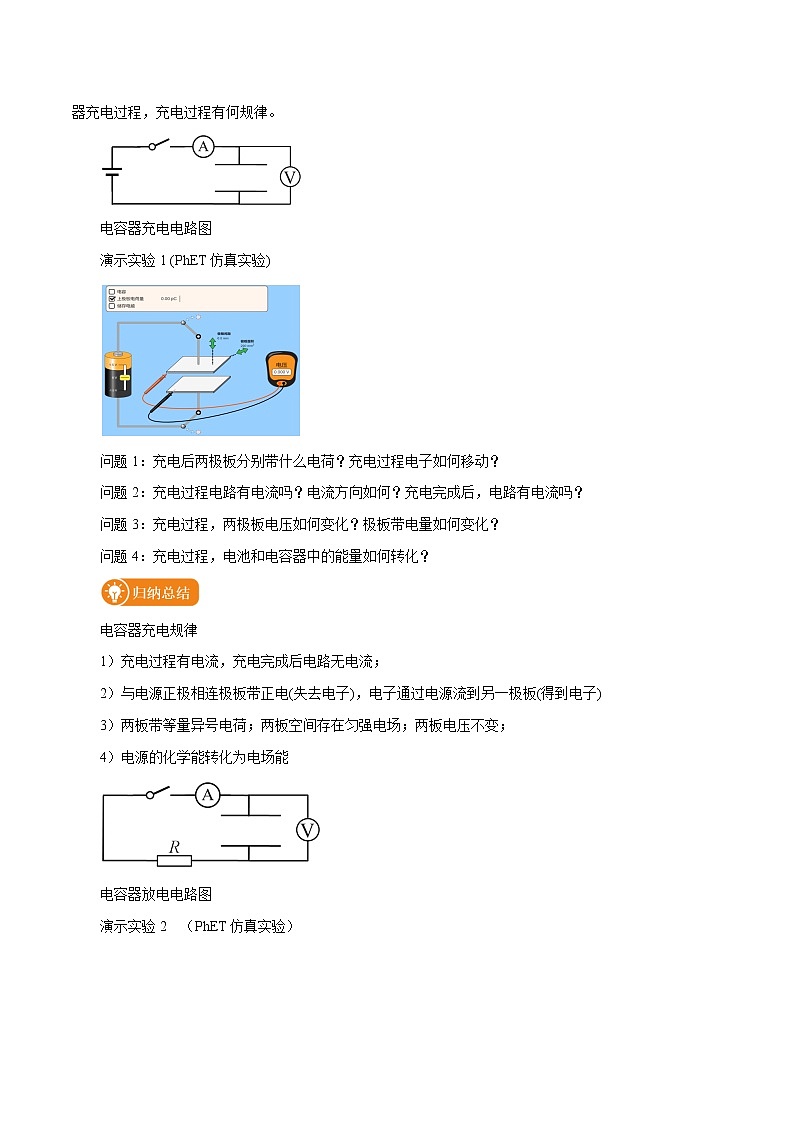

電容器充電電路圖
演示實驗1 (PhET仿真實驗)
問題1：充電后兩極板分別帶什么電荷？充電過程電子如何移動？
問題2：充電過程電路有電流嗎？電流方向如何？充電完成后，電路有電流嗎？
問題3：充電過程，兩極板電壓如何變化？極板帶電量如何變化？
問題4：充電過程，電池和電容器中的能量如何轉化？
電容器充電規律
1）充電過程有電流，充電完成后電路無電流；
2）與電源正極相連極板帶正電(失去電子)，電子通過電源流到另一極板(得到電子)
3）兩板帶等量異號電荷；兩板空間存在勻強電場；兩板電壓不變；
4）電源的化學能轉化為電場能
電容器放電電路圖
演示實驗2 （PhET仿真實驗）
問題1：燈泡亮度如何變化？兩板電壓如何變化？板間電場如何變化？
問題2：放電過程，電子如何移動？
問題3：放電過程，能量如何轉化？
電容器放電規律
1）放電過程有短暫的放電電流；
2）放電過程電子從導線從帶負電極板向帶正電極板移動，兩板凈電荷逐漸減小，兩板電壓減小，電場強度減??；
3）放電過程電場能轉化為其他形式能量；
4）放電結束，兩板均不帶電，電壓為零，板間無電場。
2.電容
問題：將兩個不同的電容器接入同一個電源進行充電，充電后兩個電容器的電壓相等嗎？電容器的電荷量相等嗎？電容器電壓越大，所帶電荷量越多。電容器所帶電荷量與電容器電壓有何定量關系？
學生活動：學生分組討論，確定解決問題的基本思路。對電容器充電，改變充電電壓，測量充電完成后的極板電壓和電荷量。獲取多組數據，用圖像法處理數據，分析數據，總結物理規律.
演示實驗3 (PhET實驗)
數據記錄表格：
問題1：觀察表中數據，電荷量與電壓的變化有何規律？
問題2：電荷量Q與電壓U成正比嗎？如何驗證該猜想是否正確？你打算如何處理實驗數據？
生：計算電荷量Q與U的比值，若該比值近似不變，說明Q與U成正比。繪制Q-U圖像，若數據點近似在一條過原點的直線上，表明電容器的電荷量Q與電壓U成正比。
問題3：根據繪制的Q-U圖像，電容器的電荷量Q與電壓U有何定量關系？

問題4：不同電容器，Q-U圖像斜率不同。當電壓U相同，電容器所帶電荷量Q越大，電容器容納電荷的本領是強還是弱？
問題5：你認為如何定義物理量描述電容器容納電荷本領大小？
電容：電容器所帶的電荷量Q與電容器兩極板之間的電勢差U之比。
C= eq \f(Q,U) 單位：法 符號F 1F=1C/V
物理意義：描述電容器容納電荷本領的大小，只由電容器構造決定，與電容器所帶的電荷量和電壓無關。
平行板電容器的電容
閱讀教材41頁內容，思考如下問題：
(1)影響平行板電容器的電容的因素有哪些?
(2)電容與多個因素有關，如何研究電容與某一個因素的關系？
(3)靜電計發揮什么作用？如何測量電容器的電壓？
(4)如何分析平行板電容器的電容變化情況？
(5)分析教材圖10.4-6三幅圖片。減小平行板電容器正對面積S，靜電計指針張角如何變化？電壓如何變化？電容如何變化？電容C隨正對面積S如何變化？增大距離d，電容C如何變化？插入電介質，電壓如何變化？電容如何變化？
平行板電容器電容 C= eq \f(S,4πkd) 板間為真空
3.常用電容器
學生閱讀教材，了解聚苯乙烯電容器、電解電容器和可變電容器。
作業：
1.“練習與應用”寫在教材上
2.觀察家用電器（例如冰箱、熱水器等）電路圖，其中是否有電容器。
3.查閱資料，了解電容器的應用和發揮的功能.
§ 10.4 電容器的電容
一、電容器
1.構造
2.電容器充電
3.電容器放電
二、電容
1.C= EQ \F(Q,U) 只由電容器構造決定
2.平行板電容器 C= eq \f(S,4πkd)
三、常用電容器
電容的物理意義的理解是本節的教學難點，教學中采用類比方法幫助學生理解電容器和電容的物理意義。對于電容變化引起的電壓、帶電量和電場強度的變化使用的公式較多，學生的理解仍需要一段時間。本節教材研究影響平行板電容器電容大小因素的三幅插圖教學中要利用好，幫助學生用電容定義式分析電容隨正對面積、平行板間距和插入電介質的影響關系。Q/pC
0.10
0.15
0.22
0.31
0.38
0.44
U/V
0.350
0.500
0.750
1.050
1.300
1.500
