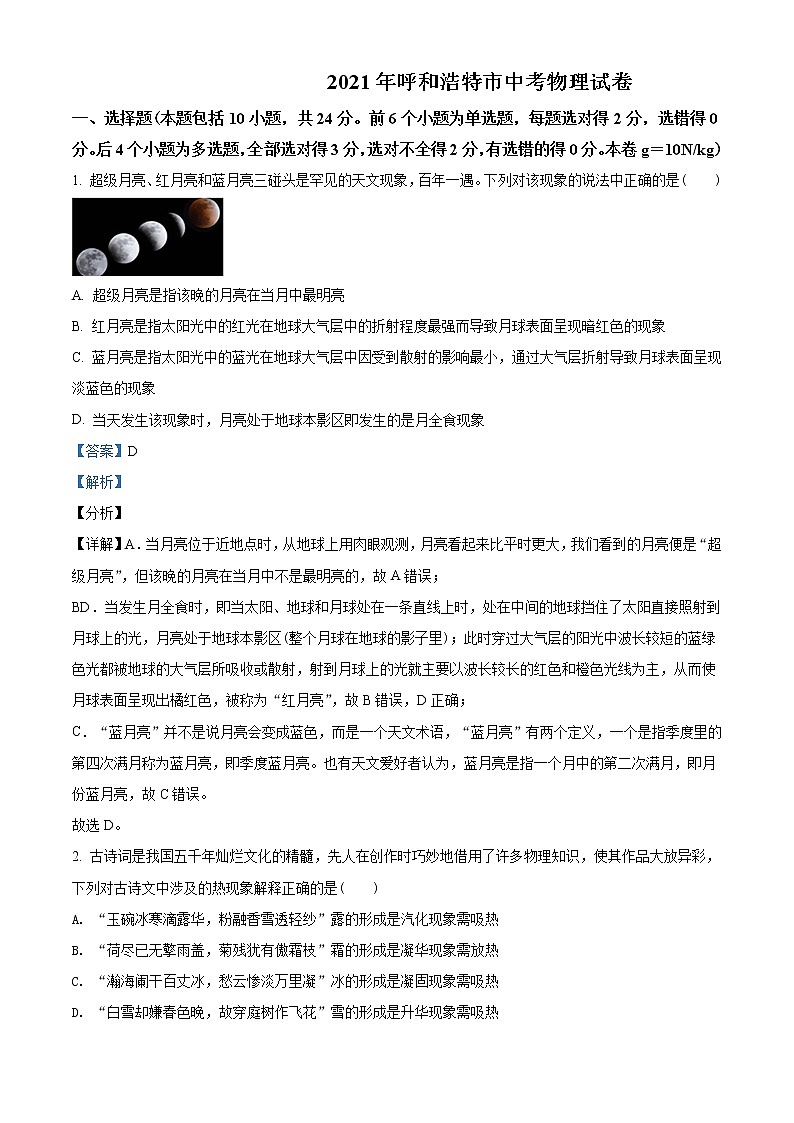

? 2021年呼和浩特市中考物理試卷
一、選擇題(本題包括10小題，共24分。前6個小題為單選題，每題選對得2分，選錯得0分。后4個小題為多選題，全部選對得3分，選對不全得2分，有選錯的得0分。本卷g＝10N/kg)
1. 超級月亮、紅月亮和藍月亮三碰頭是罕見的天文現象，百年一遇。下列對該現象的說法中正確的是(　　)

A. 超級月亮是指該晚的月亮在當月中最明亮
B. 紅月亮是指太陽光中的紅光在地球大氣層中的折射程度最強而導致月球表面呈現暗紅色的現象
C. 藍月亮是指太陽光中的藍光在地球大氣層中因受到散射的影響最小，通過大氣層折射導致月球表面呈現淡藍色的現象
D. 當天發生該現象時，月亮處于地球本影區即發生的是月全食現象
【答案】D
【解析】
【分析】
【詳解】A．當月亮位于近地點時，從地球上用肉眼觀測，月亮看起來比平時更大，我們看到的月亮便是“超級月亮”，但該晚的月亮在當月中不是最明亮的，故A錯誤；
BD．當發生月全食時，即當太陽、地球和月球處在一條直線上時，處在中間的地球擋住了太陽直接照射到月球上的光，月亮處于地球本影區(整個月球在地球的影子里)；此時穿過大氣層的陽光中波長較短的藍綠色光都被地球的大氣層所吸收或散射，射到月球上的光就主要以波長較長的紅色和橙色光線為主，從而使月球表面呈現出橘紅色，被稱為“紅月亮”，故B錯誤，D正確；
C．“藍月亮”并不是說月亮?xí)兂伤{(lán)色，而是一個天文術語，“藍月亮”有兩個定義，一個是指季度里的第四次滿月稱為藍月亮，即季度藍月亮。也有天文愛好者認為，藍月亮是指一個月中的第二次滿月，即月份藍月亮，故C錯誤。
故選D。
2. 古詩詞是我國五千年?duì)N爛文化的精髓，先人在創作時巧妙地借用了許多物理知識，使其作品大放異彩，下列對古詩文中涉及的熱現象解釋正確的是(　　)
A. “玉碗冰寒滴露華，粉融香雪透輕紗”露的形成是汽化現象需吸熱
B. “荷盡已無擎雨蓋，菊殘猶有傲霜枝”霜的形成是凝華現象需放熱
C. “瀚海闌干百丈冰，愁云慘淡萬里凝”冰的形成是凝固現象需吸熱
D. “白雪卻嫌春色晚，故穿庭樹作飛花”雪的形成是升華現象需吸熱
【答案】B
【解析】
【分析】
【詳解】A．露是空氣中的水蒸氣遇冷液化形成的小水滴，液化放熱，故A錯誤；
B．霜是空氣中的水蒸氣遇冷凝華形成的小冰晶，凝華放熱，故B正確；
C．冰是由液態的水凝固形成的，凝固放熱，故C錯誤；
D．雪是空氣中的水蒸氣遇冷凝華形成的小冰晶，凝華放熱，故D錯誤。
故選B。

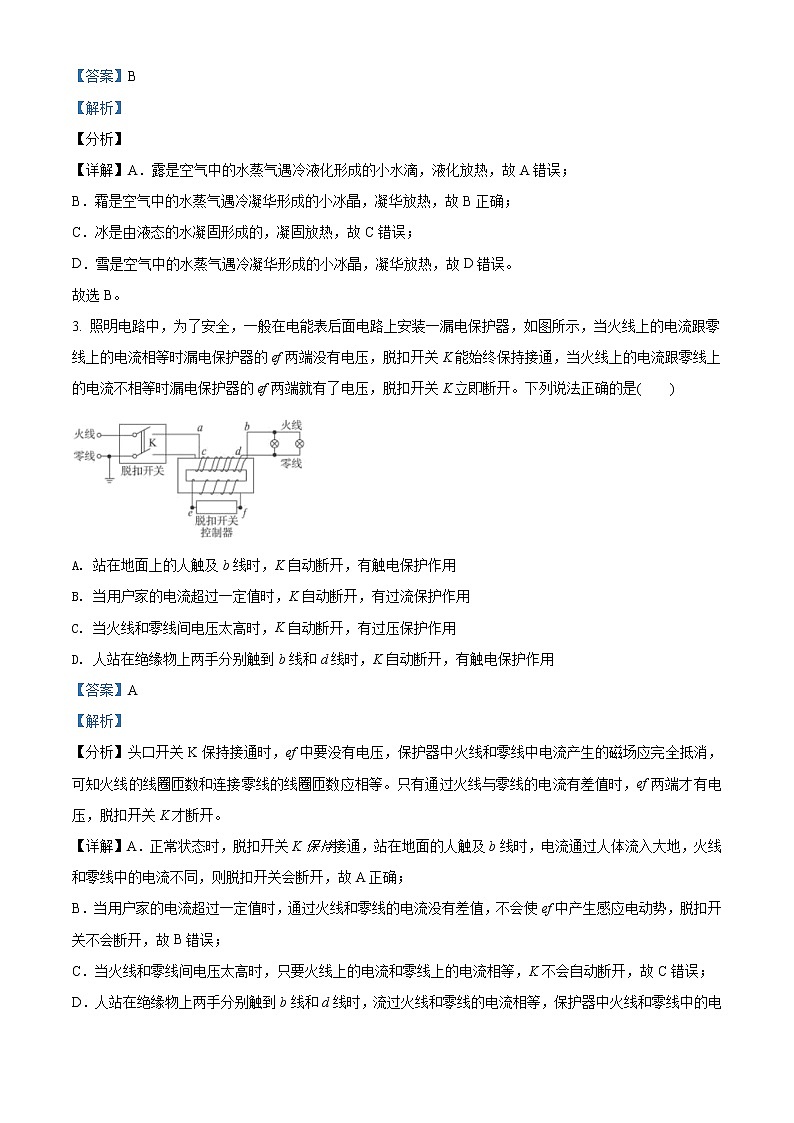

3. 照明電路中，為了安全，一般在電能表后面電路上安裝一漏電保護器，如圖所示，當火線上的電流跟零線上的電流相等時漏電保護器的ef兩端沒有電壓，脫扣開關K能始終保持接通，當火線上的電流跟零線上的電流不相等時漏電保護器的ef兩端就有了電壓，脫扣開關K立即斷開。下列說法正確的是(　　)

A. 站在地面上的人觸及b線時，K自動斷開，有觸電保護作用
B. 當用戶家的電流超過一定值時，K自動斷開，有過流保護作用
C. 當火線和零線間電壓太高時，K自動斷開，有過壓保護作用
D. 人站在絕緣物上兩手分別觸到b線和d線時，K自動斷開，有觸電保護作用
【答案】A
【解析】
【分析】頭口開關K保持接通時，ef中要沒有電壓，保護器中火線和零線中電流產生的磁場應完全抵消，可知火線的線圈匝數和連接零線的線圈匝數應相等。只有通過火線與零線的電流有差值時，ef兩端才有電壓，脫扣開關K才斷開。
【詳解】A．正常狀態時，脫扣開關K保持接通，站在地面的人觸及b線時，電流通過人體流入大地，火線和零線中的電流不同，則脫扣開關會斷開，故A正確；
B．當用戶家的電流超過一定值時，通過火線和零線的電流沒有差值，不會使ef中產生感應電動勢，脫扣開關不會斷開，故B錯誤；
C．當火線和零線間電壓太高時，只要火線上的電流和零線上的電流相等，K不會自動斷開，故C錯誤；
D．人站在絕緣物上兩手分別觸到b線和d線時，流過火線和零線的電流相等，保護器中火線和零線中的電流產生的磁場應完全抵消，不會使ef產生感應電動勢，脫扣開關不會斷開，故D錯誤。
故選A。

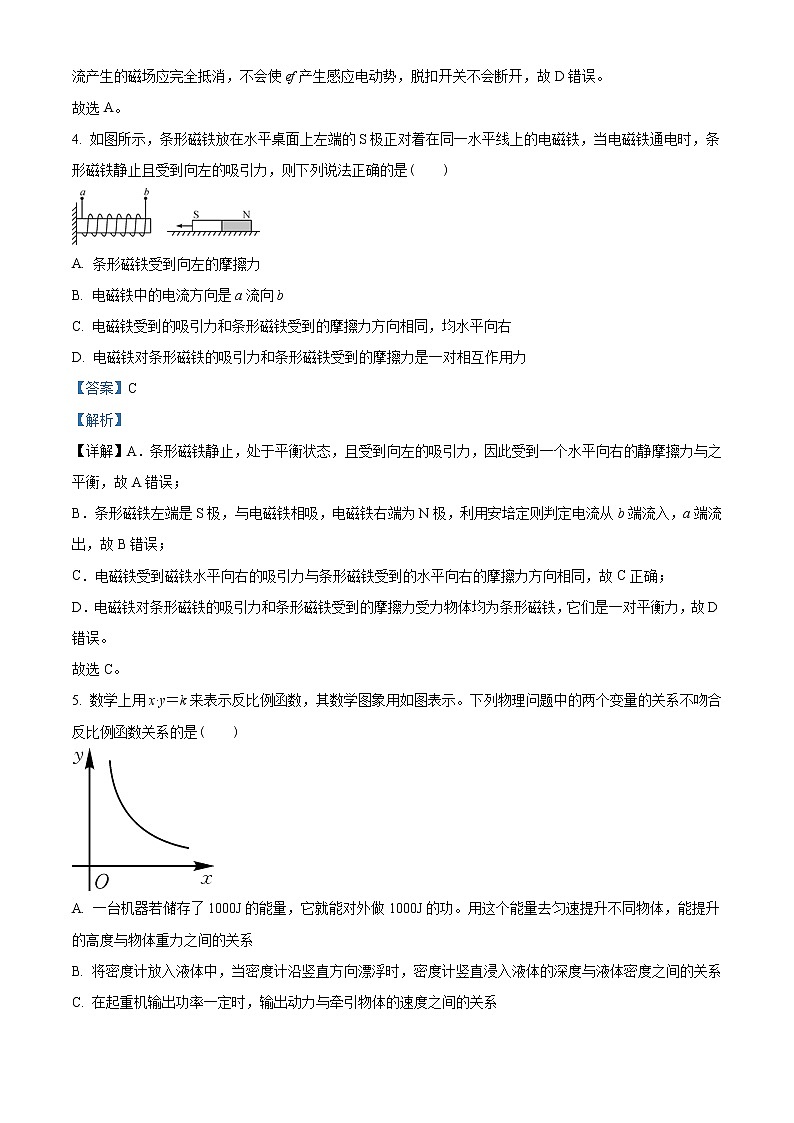

4. 如圖所示，條形磁鐵放在水平桌面上左端的S極正對著在同一水平線上的電磁鐵，當電磁鐵通電時，條形磁鐵靜止且受到向左的吸引力，則下列說法正確的是(　　)

A. 條形磁鐵受到向左的摩擦力
B. 電磁鐵中的電流方向是a流向b
C. 電磁鐵受到的吸引力和條形磁鐵受到的摩擦力方向相同，均水平向右
D. 電磁鐵對條形磁鐵的吸引力和條形磁鐵受到的摩擦力是一對相互作用力
【答案】C
【解析】
【詳解】A．條形磁鐵靜止，處于平衡狀態，且受到向左的吸引力，因此受到一個水平向右的靜摩擦力與之平衡，故A錯誤；
B．條形磁鐵左端是S極，與電磁鐵相吸，電磁鐵右端為N極，利用安培定則判定電流從b端流入，a端流出，故B錯誤；
C．電磁鐵受到磁鐵水平向右的吸引力與條形磁鐵受到的水平向右的摩擦力方向相同，故C正確；
D．電磁鐵對條形磁鐵的吸引力和條形磁鐵受到的摩擦力受力物體均為條形磁鐵，它們是一對平衡力，故D錯誤。
故選C。
5. 數學上用x·y＝k來表示反比例函數，其數學圖象用如圖表示。下列物理問題中的兩個變量的關系不吻合反比例函數關系的是(　　)

A. 一臺機器若儲存了1000J的能量，它就能對外做1000J的功。用這個能量去勻速提升不同物體，能提升的高度與物體重力之間的關系
B. 將密度計放入液體中，當密度計沿豎直方向漂浮時，密度計豎直浸入液體的深度與液體密度之間的關系
C. 在起重機輸出功率一定時，輸出動力與牽引物體的速度之間的關系
D. 落地的乒乓球被地面彈起過程中，球的動能與所在高度之間的關系
【答案】D
【解析】
【分析】
【詳解】A．機器提升物體做的功W=Gh，W為定值，能提升的高度與物體重力符合反比例關系，故A不符合題意；
B．密度計漂浮時浮力為定值，根據阿基米德原理可知，浮力為
F浮=ρgV排=ρgSh
密度計豎直浸入液體的深度與液體密度之間成反比，故B不符合題意；
C．起重機輸出功率P=Fv，輸出功率P為一定值，輸出動力與牽引物體的速度成反比，故C不符合題意；
D．落地的乒乓球被地面彈起過程中，雖然動能轉化為重力勢能，動能減小、重力勢能增大，高度增大，但球的動能與所在高度之間并不是反比關系，故D符合題意。
故選D。
6. 我國人民的生活水平有了較大的提高，多種多樣的家用電器普遍進入家庭。觀察如圖所示四種家用電器的銘牌，下列說法中正確的是(　　)

A. 四種家用電器工作頻率相同，說明它們工作時的噪音相同
B. 四種家用電器正常工作時，電風扇的工作電流最大
C. 四種家用電器正常工作時，電流通過電熱水器做功最快
D. 電熱水器接在110V的電路中，它的實際功率約為1000W
【答案】C
【解析】
【分析】
【詳解】A．電器產生的噪音一般是由于轉動和振動產生的，與電源頻率無關，基本上不可能發出同樣的噪音，故A錯誤；
B．根據計算可知，額定工作電壓相同，電熱水器額定功率最大，則其額定工作電流也最大，故B錯誤；
C．做功的快慢用功率表示，可知四種家用電器正常工作時，電流通過電熱水器做功最快，故C正確；
D．根據可知，電熱水器接在110V的電路中時，工作電壓減小一半，電阻約保持不變，則實際功率約為500W，故D錯誤。
故選C。
7. 誤差的產生有多方面的原因，根據誤差的性質及產生的原因，可分為系統誤差、偶然誤差、過失誤差3種，以下屬于系統誤差的是(　　)
A. 在溫度20℃制作的鐵尺，在?40℃溫度下測量物體長度，由于尺的收縮引起的誤差
B. 用浮力測物體的密度，因?yàn)闇囟鹊母淖兌挂后w密度變化引起的誤差
C. 測某些精度較高的參量時，受到外界環境的干擾(如振動、氣流等)引起的誤差
D. 用電流表測量電流時，由于年代久遠，轉動軸有些生銹引起的誤差
【答案】ABD
【解析】
【分析】
【詳解】A．在溫度20℃制作的鐵尺，在-40℃溫度下測量物體長度，根據鐵的熱脹冷縮，在這樣的測量條件下測量長度總是偏大，故為系統誤差，故A符合題意；
B．用浮力測物體的密度，因?yàn)闇囟鹊母淖兌挂后w密度變化引起的誤差，是由實驗原理和器材產生的誤差，故為系統誤差，故B符合題意；
C．測某些精度較高的參量時，受到外界環境的干擾(如振動、氣流等)引起的誤差，屬于偶然誤差，故C不符合題意；
D．用這塊老舊電流表測量電流始終有偏差，由儀器導致，屬于系統誤差，故D符合題意。
故選ABD。
8. “等效替代法”是物理學中常用的一種方法，這種方法可以使復雜問題簡單化。以下描述錯誤的是(　　)

A. 圖甲中的電路是由12個不同的電阻組成的，已知R1=12Ω，其余電阻值未知，測得AB間總阻值為6Ω，現將R1換成6Ω的電阻，則AB間總阻值變?yōu)?Ω
B. 圖乙的電路中，電源電壓為6V，R＝2Ω，其他8個電阻一個未知，設為Rx，剩下7個電阻的阻值均為1Ω，若閉合電鍵S以后，電源的輸出功率為12W，則通過Rx中的電流為0.2A
C. 圖丙把一根均勻電阻絲彎折成一個閉合的等邊三角形abc，如圖所示，圖中d點為底邊ab的中心，cd兩點間的電阻為9Ω，則ac兩點間的電阻是6Ω
D. 圖丁的電路接入了用電阻為13Ω的均勻電阻絲制成的一個圓環，導線的P端能沿圓環移動，已知R0為2Ω，電源電壓保持3V不變，改變P的位置，則圓環的最大電功率為W
【答案】BC
【解析】
【分析】
【詳解】A．設AB以上部分的電阻為R2，由題知，R1與R2并聯后的總電阻R=6，即+，所以
R212
把R1=12換成R1＇=6后，R2的阻值不變，連接方式仍然為并聯，因?yàn)? ，所以
R'=4
故A不符合題意；
B．
由題可知電源電壓為6V，輸出功率為12W，由P可得，外電阻的阻值為
R總3
因?yàn)榇?lián)電路中總電阻等于各分電阻之和，所以
RAB=R總 -R=3-2=1
如圖所示，用圈圈出來的區域電壓相同，可以收縮成點，等效電路圖如右圖所示：
把AB端口的那包含7個阻值均為1歐的電阻從電路中分離出來，經過兩次星三角變換后可得總電阻R0，此時Rx與R0并聯，因?yàn)椴⒙?lián)電路中總電阻的倒數等于各分電阻倒數之和，所以

得Rx=8，
因?yàn)榇?lián)電路中各電阻分得的電壓與電阻成正比，所以
UAB 2V
因?yàn)椴⒙?lián)電路中各支路兩端的電壓相等，所以根據歐姆定律可得，流過Rx的電流
Ix==0.25A
故B符合題意；
C．設一個邊的電阻為R，則Rdac=Rdbc=R，c、d兩端的電阻為Rdac和Rdbc并聯，
Rcd=Rdac=R =9
所以R=12；
ac兩端的電阻是Rac和Rabc并聯， Rac=8，故C符合題意；
D．P轉到某點時，兩圓弧電阻分別為R1和R2，設R1和R2并聯總電阻為R時，圓環的電功率最大，最大電功率為
P圓環大=()2R=
當R=R0=2Ω時，圓環的電功率最大為
P圓環大= W
故D不符合題意。
故選BC。
9. 伽利略年輕的時候，他很喜歡阿基米德鑒定王冠的故事。然而他對這個故事感到有點兒不滿足，因?yàn)楣适轮袥](méi)有介紹測定王冠中金、銀含量的方法。他想出了一個很簡單的方法。他做了一桿小秤，如圖所示，先在等臂的情況下測一純金塊的質量(圖a)，然后將金塊浸沒在水中，保持砝碼數量不變，但將其懸掛點移至A點，以使秤桿恢復平衡，并在A點做一刻度(圖b)。下一步用純銀塊代替金塊重復上述步驟，于是得到又一刻度B(圖c與d)。最后用待測的王冠代替銀塊，得到王冠在水中時砝碼的位置C(圖e與f)。(依題意圖a、b中金塊質量、砝碼和盤的總質量均為m1，設各圖中支點距左端懸掛點的力臂均為l，圖b中右側力臂為l1，圖d中右側力臂為l2，圖f中右側力臂為l3，王冠中金、銀的體積分別為V金、V銀)。下列結論正確的是(　　)

A. 由杠桿平衡條件得b圖中：
B. 黃金密度為
C. 純銀密度與王冠平均密度分別為、
D. 王冠中金銀的體積比
【答案】ABC
【解析】
分析】
【詳解】A．從圖b可以看到，秤桿處于平衡狀態，對金塊受力分析，它受到重力、浮力、秤桿對它向上的拉力作用，這三力平衡，重力大小是，金塊浸沒在水中，金塊的體積是，金塊排開水的體積大小等于金塊的體積，那么金塊受到的浮力是

那么秤桿對它向上的拉力大小是

力的作用是相互的，那么金塊對秤桿的拉力大小也是，各圖中支點距左端懸掛點的力臂均為l，圖b中右側力臂為l1，圖b中砝碼和盤的總質量為m1，則圖b中砝碼和盤對秤桿的拉力大小是m1g，根據杠桿的平衡原理可知

由杠桿平衡條件得b圖中：，故A正確；
B．由A解析可知

數學變換可得



最后解得

黃金密度為，故B正確；
C．由題意可知，圖c、d中，設銀塊質量、砝碼和盤的總質量均為m2，可知道銀塊的體積是，根據阿基米德原理的公式可知，銀塊在水中受到的浮力是

銀塊受到秤桿的拉力是

力的作用是相互的，那么銀塊對秤桿的拉力大小也是，圖d中右側力臂為l2，左側力臂是l，根據杠桿的平衡原理可知

解得；
由題意可知，圖e、f中，設王冠質量、砝碼和盤的總質量均為m3，可知道王冠的體積是，根據阿基米德原理的公式可知，王冠在水中受到的浮力是

王冠受到秤桿的拉力是

力的作用是相互的，那么王冠對秤桿的拉力大小也是，圖d中右側力臂為l3，左側力臂是l，根據杠桿的平衡原理可知

解得；
綜上所述，純銀密度與王冠平均密度分別為、，故C正確；
D．設王冠中金成分的質量是m金王冠，銀成分的質量是m3-m金王冠，根據密度公式可得到

那么王冠中金銀的體積比是

可知道王冠平均密度，那么王冠的質量是

而王冠中金的質量是

上面兩式代入這個金銀體積比，可得

化簡可得

王冠中金銀的體積比，故D錯誤。
故選ABC。
10. 在實際生活中電池本身是有電阻的，因此，實際的電池可以等效為一個沒有電阻的理想電池和一個阻值一定的電阻串聯而成。在如圖甲所示電路中，電源由幾個相同的鉛蓄電池組成(每節電壓為2V)。合上開關S，變阻器的滑片從A端滑到B端的過程中，電路中的一些物理量的變化，如圖乙、丙、丁所示，圖乙表示電壓表示數與電流表示數的關系；圖丙表示滑動變阻器的功率跟電壓表示數的關系；圖丁表示鉛蓄電池輸出電能的效率η與變阻器接入電路電阻大小的關系，b點時η最大。不計電表、導線對電路的影響，則下列結論錯誤的是(　　)

A. 電路中的最大電流為4A，變阻器消耗的最大電功率為6W
B. 鉛蓄電池的節數為3節，每節鉛蓄電池的阻值為0.5Ω
C. 變阻器的總電阻為1.5Ω
D. 圖丙中a點對應的橫坐標為3V
【答案】C
【解析】
【分析】
【詳解】A．由圖知道，當滑動變阻器接入電路中的電阻為0時，電路中的電流最大，由圖乙知道，電路中的最大電流為I大=4A；由圖丙知道，變阻器消耗的最大電功率P滑大=6W，故A正確，不符合題意；
B．當滑動變阻器接入電路中的電阻為0時，由知道，電源的電壓
U=I大r總=4A×r總①
由于串聯電路中總電阻等于各分電阻之和，所以，電路中的電流

滑動變阻器消耗的電功率

當R=r總時，變阻器消耗的電功率最大，即
②
由①②兩式解得，U=6V，r總=1.5Ω，由于每節蓄電池的電壓為2V，所以，電池的節數

每節鉛蓄電池的阻值

故B正確，不符合題意；
C．由圖丁知道，鉛蓄電池輸出電能的最大效率為80%，則

解得，滑動變阻器的最大阻值
R=4r總=4×1.5Ω=6Ω
故C錯誤，符合題意；
D．當R=r總時，變阻器消耗的電功率最大是6W，由知道，此時變阻器兩端的電壓

即圖丙中a點對應的橫坐標為3V，故D正確，不符合題意。
故選C。
二、實驗題(本題包括4小題，每小題3分，共12分)
11. 小明同學在探究光的折射規律時，意外發現：當光沿某方向從半圓玻璃磚射向空氣時，折射光消失而反射光卻變得更亮，老師告訴他這是光的全反射現象。課后，小明查到光從玻璃射向空氣時的一些數據如下表：
入射角i
0°
10°
20°
30°
40°
41.2°
41.8°
42°
折射角r
0°
15.2°
30.9°
48.6°
74.6°
81°
90°
/
反射能量
5%
7%
26%
43%
77%
84%
100%
100%

(1)分析以上數據可知光從玻璃射向空氣時，折射角隨入射角的變化關系是______。
(2)由表格數據可知：圖中圖線______(選填“a”或“b”)反映了上述實驗中的兩角關系；
(3)根據光路可逆，請猜想：若光從空氣斜射向玻璃，______(選填“能”或“不能”)發生全反射。
【答案】 ①. 折射角隨入射角的增大而增大 ②. a ③. 不能
【解析】
【分析】
【詳解】(1)[1]分析以上數據可知光從玻璃射向空氣時，折射角隨入射角的增大而增大，但不是線性變化關系。
(2)[2]由表格數據可知折射角隨入射角的增大而增大，但不是線性變化關系，則圖中圖線a反映了上述實驗中的兩角關系。
(3)[3]根據光路可逆，若光從空氣斜射向玻璃，由于入射角始終大于折射角，折射光不會消失，故不能發生全反射。
12. 根據能量轉化與守恒定律，在與外界沒有熱傳遞的條件下，物體內能的增加量與外界對物體做功多少相等．為了驗證此規律，某興趣小組設計了如圖所示的實驗：在容器里裝一定質量的水，中間裝上帶有葉片的轉軸，轉軸上繞上繩子，繩子另一端通過滑輪與一重物相連；當重物下降時，繩子拉動轉軸轉動，帶動葉片旋轉，使容器里的水溫度升高，結合水的比熱計算出水增加的內能，以此驗證水的內能增加量與重物的重力做功多少是否相等．

(1)為了完成此實驗，除已提供測質量的電子天平外，還需要的測量工具有：________．
(2)興趣小組在實驗過程中發現，水內能的增加量小于重物做功的大小，請寫出造成這種現象的一種原因：________．
(3)改進實驗后，獲得了如下數據，規律得到驗證．
實驗
序號

重物質量
(千克)

下降高度
(米)

升高溫度
(℃)



實驗
序號

重物質量
(千克)

下降高度
(米)

升高溫度
(℃)

1

20

5

0.5

4

10

10

0.5

2

20

10

1.0

5

30

10

1.5

3

20

15

1. 5

6

40

10

2.0


若使容器內相同質量水的溫度升高2.5℃，則25千克的重物需下降________米．
【答案】 ①. 刻度尺、溫度計 ②. 由于轉軸處存在摩擦(或液體散熱) ③. 20
【解析】
【詳解】(1)實驗中應需要用刻度尺測量重物下降的高度、用溫度計水升高的溫度；
(2)在實驗的過程中，由于滑輪存在摩擦、液體會散熱等情況，使得水內能的增加量小于重物做功的大??；
(3)由2次實驗可知：20kg的重物下降10m，升高的溫度為1℃，則每kg的重物下降1m，升高的溫度為；
使容器內相同質量水的溫度升高2.5℃，則需要的高度為：h＝＝20m．
13. 人類對“運動和力的關系”的認識就經歷了一個曲折漫長的探索過程。
(1)古希臘哲學家亞里士多德認為力是維持物體運動的原因，這一根據生活經驗和事物表象得出的錯誤觀點被人們沿用了近兩千年。
(2)十七世紀，伽利略通過理想斜面實驗，正確揭示了“運動和力的關系”。如圖所示，伽利略的斜面實驗有如下步驟：

①減小第二個斜面的傾角，小球在這個斜面上仍然要達到原來的高度；
②兩個對接的斜面，讓小球沿一個斜面從靜止?jié)L下，小球?qū)L上另一個斜面；
③如果沒有摩擦，小球?qū)⑸仙皆瓉?lái)釋放時的高度；
④繼續減小第二個斜面的傾角，最后使它成水平面，小球?qū)⒀厮矫嬉院愣ㄋ俣瘸掷m(xù)運動下去。
上述步驟中，有的屬于可靠事實，有的則是科學推論。將這些事實和推論進行分類排序，以下順序正確的是______；
A．事實②→事實①→推論③→推論④ B．事實②→推論①→推論③→推論④
C．事實②→推論①→推論④→推論③ D．事實②→推論③→推論①→推論④
(3)伽利略得出：運動物體如果不受其它物體的作用，將會______，伽利略由此開創了實驗和推理相結合的科學研究方法；
(4)伽利略通過斜面得出了正確結論，關于斜面，下列說法符合研究需要是______。
A. 探究物體從斜面下滑的速度變化時，應該讓小車分別從頂端和中間位置自由滑下
B. 探究動能的大小和物體質量關系時，應讓同一鋼球從斜面上不同的高度由靜止?jié)L下
C. 探究動能的大小和物體速度關系時，應讓相同質量的鋼球從斜面不同高度由靜止?jié)L下
【答案】 ①. D ②. 做勻速直線運動 ③. C
【解析】
【分析】
【詳解】(2)[1]伽利略的觀點是在實驗事實的基礎上，經過推理概括得出結論，第一步是實驗事實，即②；小球滾到右側斜面的高度與小球自由放手的位置接近，摩擦越小越接近，得出推理，如果無摩擦，小球上升的高度與自由放手位置相同，即第二步是③；繼續推理，在無摩擦的情況下如果改變右側斜面的傾斜程度，減小傾斜程度，仍能使小球上升的高度與自由放手的位置相同，即第三步是①；繼續大膽推理，在無摩擦的情況下，右側斜面繼續減小傾角為0，即水平，則小球永遠運動，即第四步是④，按照這樣的思維程序排列順序，故D正確。
(3)[2]這是實驗基礎上，再推理得出的結論，實驗無法直接驗證，運動物體不受力將永遠勻速運動下去，做勻速直線運動。
(4)[3] A．小車從斜面下滑過程中，運動速度不斷增大；要探究小車從斜面下滑的速度變化時，應該讓小車從斜面頂端自由滑下，分別記錄小車通過上半段、下半段、全程所用的時間，計算上半段、下半段、全程的平均速度。故A不符合題意；
B．探究動能的大小和物體質量關系時，保持速度不變，應讓不同質量的鋼球從斜面上相同的高度由靜止?jié)L下，故B不符合題意；
C．研究動能大小與速度的關系時，要控制質量相同，改變物體的速度，所以要使相同質量的鋼球從斜面不同高度由靜止?jié)L下，故C符合題意。
故選C。
14. 洋洋同學利用如圖所示的實物電路來測量一只未知電阻的阻值，其中有待測電阻Rx，電阻箱R，單刀雙擲開關S，定值電阻R0。實驗主要步驟有：
A．讀出電阻箱的示數R；
B．將電阻箱的電阻調至最大，連接如圖實物電路；
C．把雙擲開關S接入b端，調節電阻箱的阻值，使電流表的示數仍為I0；
D．把雙擲開關S接入a端，讀出電流表的示數I0。

(1)上述步驟的合理順序是______(填字母序號)；
(2)上述步驟D中，發現電流表的示數很小，幾乎無法讀出，為改變這種狀況，你認為可改進的辦法是______；
(3)按照合理步驟，若在步驟C中，將電阻箱的阻值調到62Ω，電流表的示數恰好是步驟D中電流表示數的2倍，若R0＝81Ω，那么待測電阻的阻值是______Ω。
【答案】 ①. B、D、C、A ②. 可適當增加電池的節數 ③. 205
【解析】
【分析】
【詳解】(1)[1]為保護電路，連接電路時，變阻器連入電路的電阻最大，先使待測電阻與定值電阻、電流表串聯接入電路中，記下電流表示數；通過開關的轉換，再使電阻箱與定值電阻、電流表串聯接入電路中，調節電阻箱的阻值，使電流表的示數不變，由等效替代法，電阻箱的阻值即為待測電阻大小，故上述步驟的合理順序是B、D、C、A。
(2)[2]電流表的示數很小，幾乎無法讀出，由歐姆定律，為改變這種狀況，可適當增加電池的節數，提高電壓。
(3)[3]若在步驟C中，將電阻箱的阻值調到62Ω，電阻箱與定值電阻串聯，由電阻的串聯規律，電路的總電阻
R串聯1=R+R0=62Ω+81Ω=143Ω
步驟D中，待測電阻與定值電阻串聯，由電阻的串聯規律，電路的總電阻
R串聯2=Rx+R0=Rx+81Ω
若在步驟C中電流表的示數恰好是步驟D中電流表示數的2倍，根據，在電壓不變時，電流與電阻成反比，故有

待測電阻的阻值是Rx=205Ω。
三、計算題(本題包括4小題，每小題4分，共16分，計算題只寫結果不得分)
15. 下表是1kg晶體在吸熱過程中從固態變到氣態的實驗數據記錄表。求：
吸收熱量/千焦
0
25
50
75
100
200
300
400
500
550
溫 度/℃
-50.0
-37.5
-25.0
-12.5
0
0
0
0
12.5
25.0
吸收熱量/千焦
650
750
800
850
900
1000
2000
3000
3150
3200
溫 度/℃
50.0
75.0
87.5
100.0
100.0
100.0
100.0
100.0
100.0
125.0
(1)該物質在液態時的比熱；
(2)該物質在熔化過程中吸收的熱量。
【答案】(1)4J/(kg·)；(2)350kJ
【解析】
【分析】
【詳解】解：(1)由實驗數據可知，由25℃到50°C 過程中，液體吸收的熱量
Q=650kJ-550kJ=100kJ
該物質在液態時的比熱

(2)由實驗數據可知，該晶體有兩個保持不變的溫度，即0℃和100℃，由題知，該晶體在吸熱過程中從固態變到氣態，所以?xún)蓚€(gè)物態變化過程分別為熔化和沸騰，由以上分析可知，該晶體的熔點為0℃，沸點為100℃。由表格可知，溫度每升高25℃，晶體吸收的熱量為50kJ，溫度每升高12.5℃，晶體吸收的熱量為25kJ，則溫度剛為0℃與第1列數據相比，晶體吸收的熱量應為
Q1 =75kJ+25kJ=100kJ
該物質在液態時，溫度每升高12.5℃，吸收熱量為50kJ，則晶體剛?cè)刍陼r(shí)與第1列數據相比，物質吸收的熱量應為
Q2 =500kJ-50kJ=450kJ
該物質在熔化過程中吸收的熱量
Q熔化吸=Q2 -Q1 =450kJ-100kJ=350kJ
答：(1)該物質在液態時的比熱4J/(kg·)；
(2)該物質在熔化過程中吸收的熱量350kJ。
16. 關于愛因斯坦“同時的相對性原理”要從“愛因斯坦的奶牛夢”說起：在一個風景如畫的牧場上有許多奶牛在帶電的柵欄附近懶散的吃著草，農夫給柵欄通上電時，當電流到達奶牛位置時奶牛就會跳起來。如圖所示，在 A 位置的農夫合上電源開關起，電流以光速 c 向奶牛的方向運動，三頭奶牛 B、C、D 距 A 位置的農夫、E 位置的愛因斯坦的距離如圖所示。觀測者只有在奶牛跳起這一現象的光到達觀測者眼睛時，才認為奶牛正在跳起。

(1)農夫看到三頭奶牛是______，愛因斯坦看到三頭奶牛是______(選填“同時跳起” 或“先后跳起”)。
(2)若從農夫合上電源開關瞬時開始記時，農夫看到三頭奶牛跳起距他閉合開關的時間分別是______？
【答案】 ①. 先后跳起 ②. 同時跳起 ③.
【解析】
【分析】
【詳解】(1)[1][2]農夫看到牛跳起，是牛跳起時反射的光進入他的眼睛，因?yàn)槿^牛距離農夫的遠近不同，所以對農夫來說三頭牛是依次跳起的；對于在農夫?qū)γ鍱點的愛因斯坦來說，由于光和電傳播的速度相同，因此，他看到的是三頭牛同時跳起。
(2)[3]由圖知，當在A位置的農夫合上電源開關起，電流以光速向奶牛的方向運動，當B牛受到電擊跳起的景象回到農夫眼前所用總的時間為，其中c為光速；同理農夫看到C位置的牛跳起距開關合上的時間為；農夫看到D位置的牛跳起距開關合上的時間為。
17. 如圖所示電路，已知電源電壓為6V并保持不變，阻值為4Ω的定值電阻，滑動變阻器的最大電阻為10Ω，變阻器的總匝數為N。則：
(1)變阻器允許通過的最大電流不得小于多少？
(2)要使變阻器滑片P移動過程中電路的電流最小變化值DI不大于電路電流的，則變阻器的匝數N不得小于多少？

【答案】(1)15A；(2)247.5
【解析】
【分析】
【詳解】解：(1)定值電阻與滑動變阻器串聯，當滑動變阻器連入阻值為0時，電路中的電流最大，由歐姆定律可得電路最大電流為

所以變阻器允許通過的最大電流不得小于1.5A。
(2)設變阻器連入電路的電阻為R′，則電路中的電流

電流最小變化值DI對應于滑片P移過1匝，若變阻器滑片向右移過1匝，變阻器每匝的電阻為DR，則電路中的電流

即

聯立可得

當R′＝0時，有最大值即

而，解得

答：(1)變阻器允許通過的最大電流不得小于1.5A；
(2)變阻器的匝數N不得小于247.5。
18. 如圖所示，水平光滑輕質硬直桿AB可繞固定軸O點轉動，OA＝2m，OB足夠長，桿左端A點用輕繩系一重量為100N圓柱體Q，圓柱體Q的底面積為20cm2，靜置于水平地面上。直桿O點右側穿有重量為50N的鐵環P，現讓鐵環P以0.2m/s的速度，從O點開始向B端勻速運動。
(1)求6s末圓柱體Q對地面的壓強；
(2)為不使硬桿轉動，鐵環P從O點開始向右運動的最長時間；
(3)試推導鐵環P從O點開始運動，直到直桿AB開始轉動，這一過程中，圓柱體Q對地面的壓強隨時間變化的數學關系式，并畫出兩者(p?t)關系圖象，并標記出圖線與坐標軸交點數值。

【答案】(1)3.5×104Pa；(2)20s；(3)5×104Pa?2.5×103t(Pa/s)，
【解析】
【分析】
【詳解】

(1)在4s內鐵環P移動的距離
s1＝vt1＝ 0.2m/s×6s＝1.2m
即4s末鐵環重力的力臂
OP1＝s1＝1.2m
由杠桿的平衡條件可得
FA1?OA＝GP?OP1
則A端輕繩的拉力為

6s末圓柱體Q對地面的壓力
F1＝GQ?FA1＝100N?30N＝70N
圓柱體Q對地面的壓強

(2)硬桿恰好不轉動時，A端細繩的拉力
FA2＝GQ＝100N
由杠桿的平衡條件可得
FA2?OA＝GP?OP2
此時鐵環重力的力臂


即鐵環運動的距離為
s2＝OP2＝4m
則鐵環P從O點開始向右運動的最長時間


(3)當鐵環運動的時間為t時，鐵環重力的力臂
OP＝s＝vt＝0.2m/s×t
由杠桿的平衡條件可得
FA?OA＝GP?OP
則A端輕繩的拉力為


圓柱體Q對地面的壓力為
F＝GQ?FA1＝100N?5t(N/s)
圓柱體Q對地面的壓強


根據表達式可知，p與t成一次函數關系，當t＝0s時
p0＝5×104Pa
由(2)小題可知，t＝20s時，圓柱體對地面沒有壓力，即此時圓柱體對地面壓強為0；
根據這兩個特殊點和p與t成一次函數關系，作圖如下：

答：(1)6s末圓柱體對地面的壓強為3.5×104Pa。
(2)為使杠桿不轉動，圓環最多運動20s。
(3)圖像如下：


四、綜合題(本題包括4小題，19和20題每題4分，21和22題每題5分，共18分。)
19. 實驗中有時需要將一束粗平行光變成細平行光，這可以利用兩塊透鏡的組合來解決。請?jiān)趫D的兩個方框中各畫出一種組合方式(要在圖中畫清光束粗細的變化)，分別寫出兩塊透鏡間的距離s跟兩塊透鏡到各自焦點的距離f1、f2的關系。

【答案】

【解析】
【分析】根據透鏡對光線的作用，平行于主光軸的光線經凸透鏡后會聚于焦點，經凹透鏡后會發散，因此圖示的情況，只用一個元件達不到目的，就要用到兩個光學元件進行組合，由出射光線與入射光線相比較，都是平行光，但更加會聚了，因此，首先要放置一個凸透鏡。
【詳解】當最下面的出射光線與最上面的入射光線相對應時，光線經過凸透鏡會聚于一點，而這一點又是第二個凸透鏡的焦點，如甲圖所示
s=f1+f2
當兩條最上面的光線是一條光線時，首先經過凸透鏡會聚，然后要經過凹透鏡的發散才能實現．即經過凸透鏡第一次折射后的折射光線要經過凸透鏡的焦點，第二次的入射光線要射向凹透鏡的另一個焦點，這兩個焦點在F點重合，如圖乙所示
s=f1-f2
如下圖所示：


20. 圖中，MM'、NN'是兩根水平放置的光滑金屬導軌，在導軌放置的區域內有磁場存在，磁感線方向垂直于紙面向內。AB、CD為可在導軌上滑動的金屬棒。當AB在外力作用下向右運動時，CD將向右移動。請解釋原因。(提示：我們可以用左手定則來判斷磁場力的方向，讓磁感線垂直于手掌從掌心進入，四指指向與電流方向相同，大拇指所指的方向即為導體所受磁場力的方向)

【答案】見解析
【解析】
【分析】
【詳解】當金屬AB在外力作用下向右運動時，由于AB做切割磁感線運動，從而在AB中有感應電流產生。根據右手定則判定，感應電流方向是由B向A，感應電流經導軌流入金屬棒CD，CD為通電導線，它在磁場中要受到力的作用，應用左手定則可以判斷出其受力方向?yàn)橹赶蛴疫?，所以CD在此力的作用下向右運動。
21. 科學家利用光與微粒(100毫米左右)發生相互作用的特性，發明了一種用激光來操縱微粒的工具——光鑷子。其原理是：當一束會聚的激光束從光疏媒質進入光密媒質時發生折射(如圖題1 所示)，光束的會聚程度將減弱，光束在界面受到向下的力；當一束會聚的激光束從光密媒質進入光疏媒質時發生折射(如圖題2所示)，光束的會聚程度將增強，光束在界面受到向上的力。
(1)現有一束向某點會聚的激光束射向折射率大于周?chē)橘|(zhì)的小球，試分析如圖所示情況下，小球受到激光束的總作用力方向。
(2)用光鑷子捕獲和移動在水中的玻璃小球十分方便，可以對小球施加一個豎直向上的捕獲力。實驗時，將混有玻璃小球的水溶液滴在載玻片上，然后利用光鑷子將玻璃小球提離載玻片，并在水中移動，設光鑷子的捕獲力與激光的功率成正比。已知實驗過程中玻璃小球都浸沒在水中，小球的密度ρ ＝2.0×103kg/m3，體積V＝8.0×10?18m3。實驗發現當激光功率為P＝16mW時，恰好能將玻璃小球提離載玻片。求：
(1)此時光鑷子產生的捕獲力；
(2)實驗過程中當用功率P'＝30mW的激光作用在該小球時，求此時玻璃小球受到的合力大小。

【答案】(1)方向向下；(2)7.0×10?14N
【解析】
【分析】
【詳解】解：(1)由圖可知，光線經兩次折射折向上方，即光束經過(玻璃)介質球受到的總作用力的效果為向上，所以玻璃(介質)球受到的激光束的總作用力方向向下。
(2)由激光功率為P＝16mW時，恰好能將玻璃小球提離載玻片，可得
G球＝F捕＋F浮
而玻璃小球受到的重力為
G球＝mg＝ρgV＝2.0×103kg/m3×10N/kg×8.0×10?18m3＝1.6×10?13N
由于實驗過程中玻璃小球都浸沒在水中，則
V排＝V＝8.0×10?18m3
玻璃小球都浸沒在水中受到浮力為
F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×8.0×10?18m3＝8.0×10?14N
所以，此時光鑷子產生的捕獲力為
F捕＝G球?F?。?.0×10?14N
因?yàn)楣忤囎拥牟东@力與激光的功率成正比，則當用功率P′＝30mW的激光作用在該小球時，有


所以F捕'＝1.5×10?13N，則此時玻璃小球受到的合力為
F＝F捕'＋F浮?G球＝1.5×10?13N＋8.0×10?14N?1.6×10?13N＝7.0×10?14N
答：(1)此時光鑷子產生的捕獲力方向向下；
(2)此時玻璃小球受到的合力大小7.0×10?14N。
22. 在我們的日常生活、工業生產和高科技領域里，磁被廣泛運用。請回答下列一組與磁有關的問題。

(1)將一個電磁鐵和白熾燈并聯后接入電路，如圖所示，當閉合電鍵時，燈L即刻點亮，隨后熄滅；當斷開電鍵時，燈會閃亮后熄滅。此現象說明當閉合電鍵時，流過電磁鐵的電流變化是______；當斷開電鍵時，流過電磁鐵的電流變化是______。
(2)干簧管也叫干簧繼電器，當將一個條形磁鐵與干簧管平行放置時，干簧管的磁簧片就會被磁化，且靠近的那兩個端點會被磁化成異名磁極，觸點就會閉合，將電路接通；當條形磁鐵遠離干簧管時，磁簧片的磁性消失，觸點就會斷開。華華同學設想用干簧管制作水位自動報警器，下圖是他設計的一部分情況，請幫助他完成其余部分的設計：

①設永久磁鐵所受的重力為3N，浮球的體積為200cm3，不計滑輪處的摩擦。則要想讓此裝置能正常工作，浮球的質量應滿足的條件是______。
②他手邊還有開關、紅燈、綠燈和電鈴各一個，導線若干，請?jiān)趫D中的虛線方框內畫出報警電路， 要求：水位到達A處時，紅燈亮，電鈴報警；水位到達B處時，綠燈亮，電鈴報警______。
(3)我們已經知道通電導線在磁場中會受到的力的作用，這是法國物理學家安培首先通過實驗確定的，因此該力被稱為安培力。如圖甲，一段長度為L(zhǎng)的直導線ab，通過的電流強度為I，垂直于磁場方向放置在磁感應強度為B的均勻磁場中，則這段通電導線受到的安培力的大小F與電流強度I、長度L，磁感應強度B的關系為F＝kBIL，其中k=1N/(T·A·m)。若將圖甲中的電源換為發電機，發電機結構如圖乙虛線內所示，我們加道，要使閉合電路中有電流，這個電路中必須有電源，在電磁感應現象里，既然閉合電路里有感應電流，那么這個電路中也必定有電壓，在電磁感應現象中產生的電壓也叫感應電動勢，用E表示，在磁場中做切割磁感線運動的導體cd相當于電源。長度為L(zhǎng)的導體cd以速度ν在磁感應強度為B的勻強磁場中做切割磁感應線運動時，在B、L、ν的方向互相垂直的情況下，導體cd中產生的感應電動勢的大小為：E＝BLν，那么圖乙中，求：導體ab受到的安培力F與導體ab的電阻R、長度L、磁感應強度B運動速度v之間的關系______。

【答案】 ①. 逐漸增大 ②. 逐漸減小 ③. 0.5kg＞m浮球＞0.3kg ④. ⑤.
【解析】
【分析】
【詳解】(1)[1][2]因?yàn)殡姶盆F的線圈是一個儲能元件，當閉合開關時，燈L1即刻點亮，隨后熄滅，說明在總電流不變的情況下，電磁鐵中的電流逐漸增大，從而使流經燈泡的電流減小而熄滅；當斷開開關時，燈會閃亮后熄滅，說明電磁鐵在斷電后釋放了其儲存的電能，使燈閃亮，流過電磁鐵的電流是逐漸減小的。
(2)[3]浮球浸沒水中受到的浮力
F浮=ρ水gV排=1×103kg/m3×10N/kg×200×10-6m3=2N
設浮球剛好浸沒水中，浮球必須上浮，則必須滿足
G浮球＜F浮+G磁鐵=2N+3N=5N
設浮球剛好離開水面，浮球必須下降，則必須滿足
G浮球＞G磁鐵=3N
因此要想讓此裝置能正常工作，此浮球所受的重力應滿足
5N＞G浮球＞3N
根據G=mg可知浮球的質量應滿足
0.5kg＞m浮球＞0.3kg
[4]設計報警電路如下：
(3)[5]由題知，導體cd中產生的感應電動勢的大小為：E＝BLν，則電路中的電流

導體ab受到的安培力
