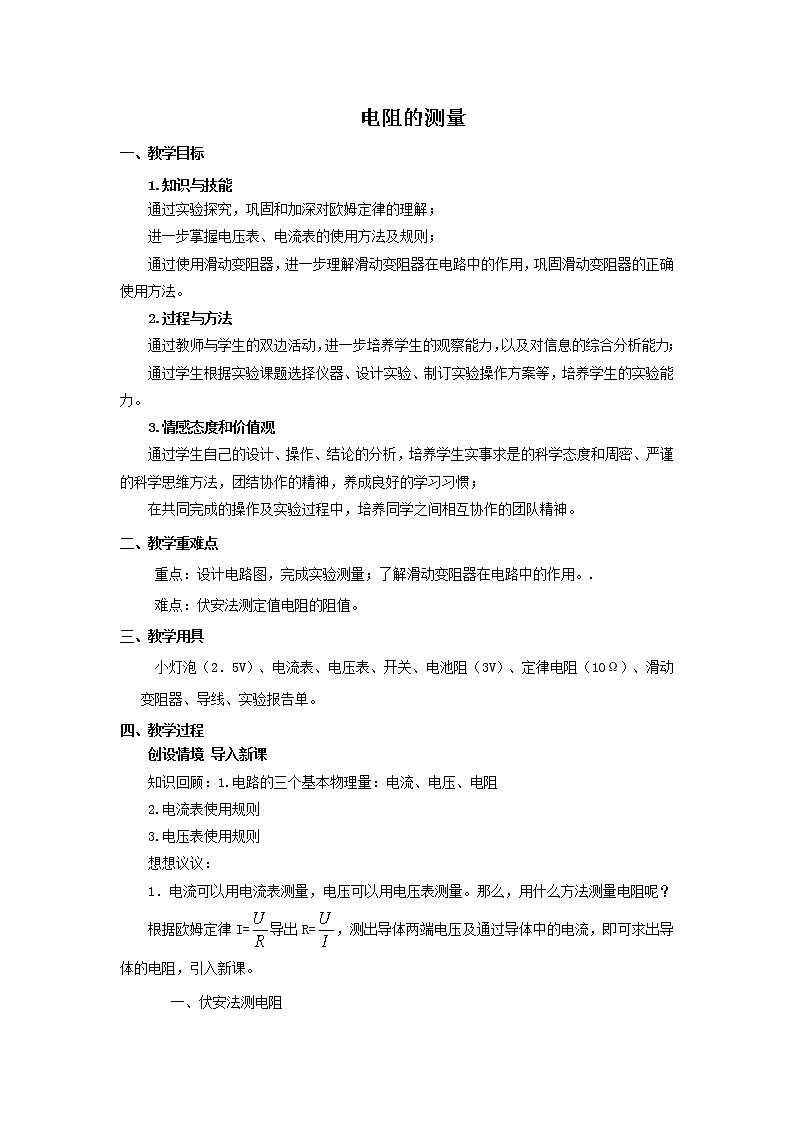

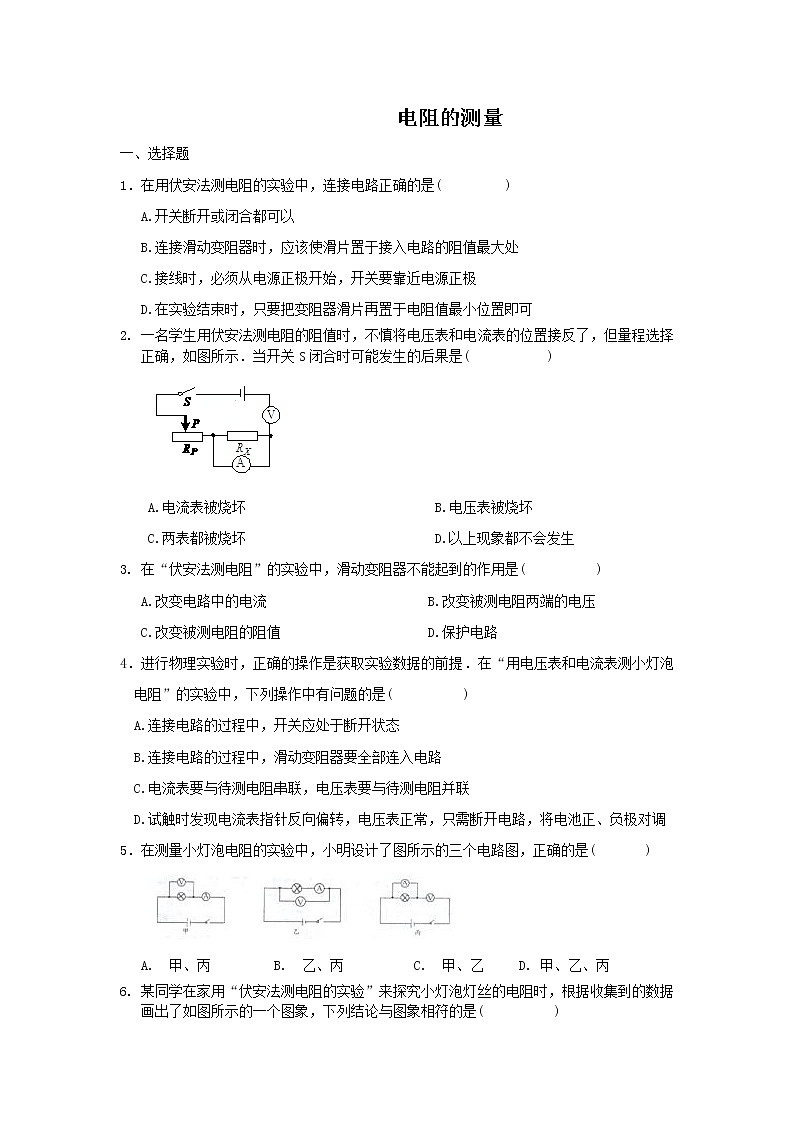

這是一份物理九年級全冊第3節 電阻的測量圖片ppt課件，文件包含173《電阻的測量》課件pptx、173《電阻的測量》習題doc、173《電阻的測量》教案doc、173《電阻的測量》學案doc等4份課件配套教學資源，其中PPT共16頁， 歡迎下載使用。

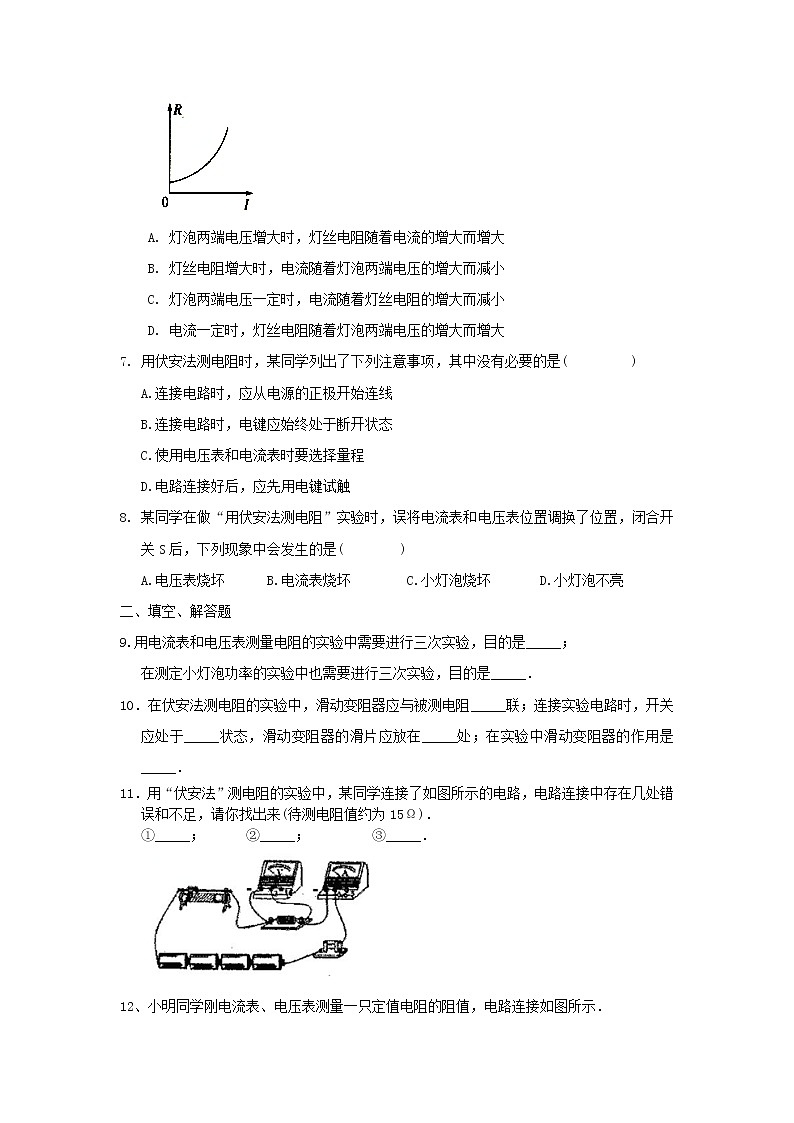

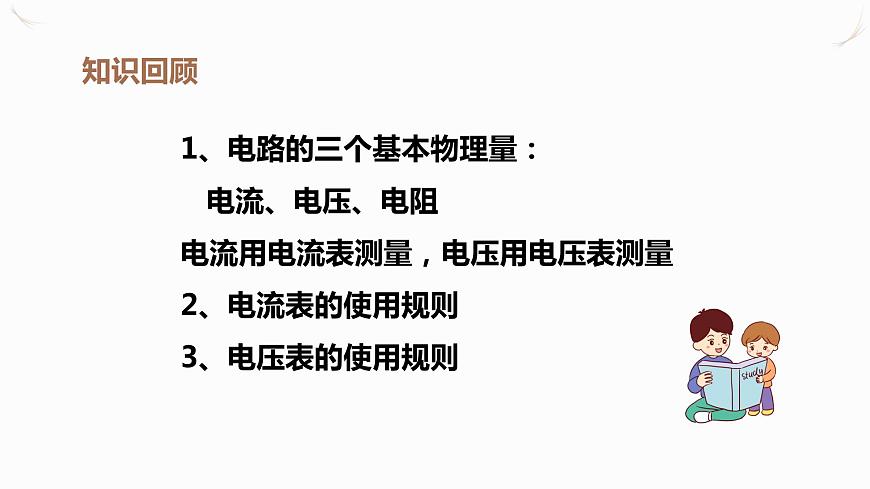

1、電路的三個基本物理量： 電流、電壓、電阻 電流用電流表測量，電壓用電壓表測量2、電流表的使用規則3、電壓表的使用規則

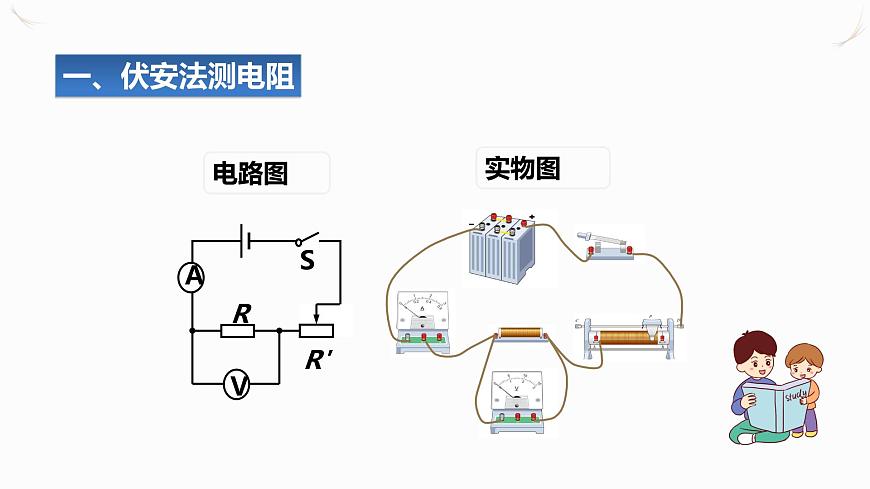

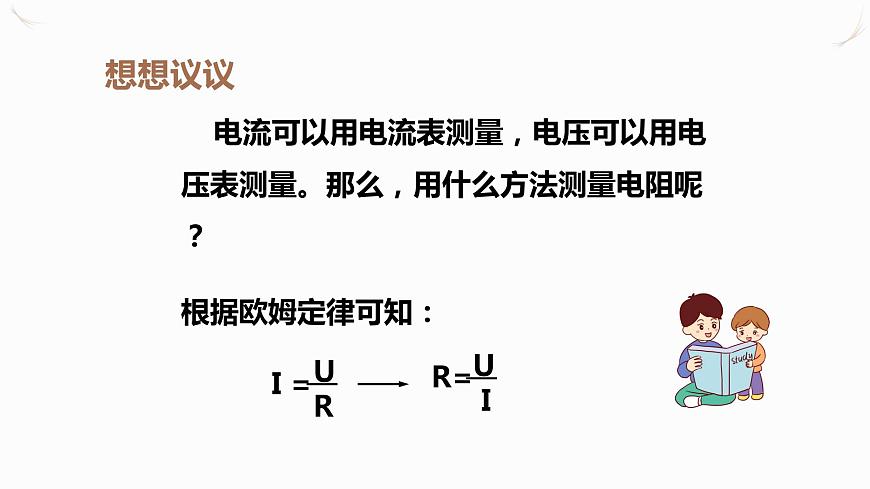

電流可以用電流表測量，電壓可以用電壓表測量。那么，用什么方法測量電阻呢？

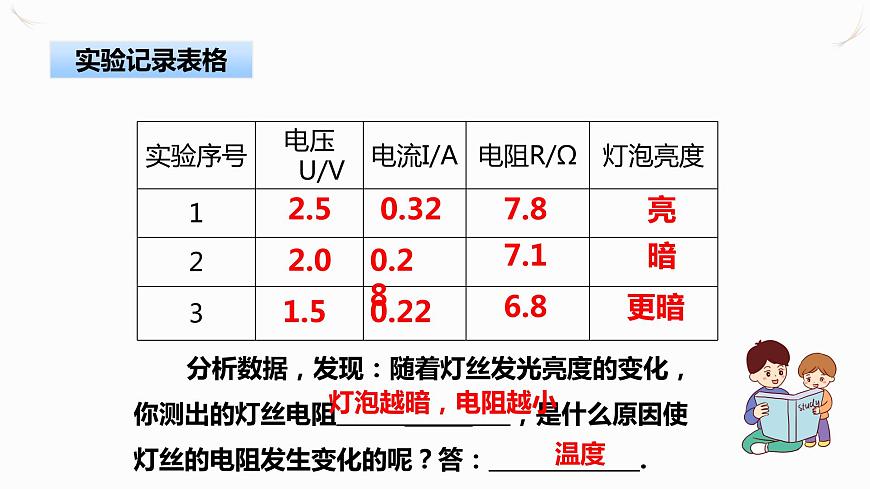

分析數據，發現：隨著燈絲發光亮度的變化，你測出的燈絲電阻 ______ ，是什么原因使燈絲的電阻發生變化的呢？答： .

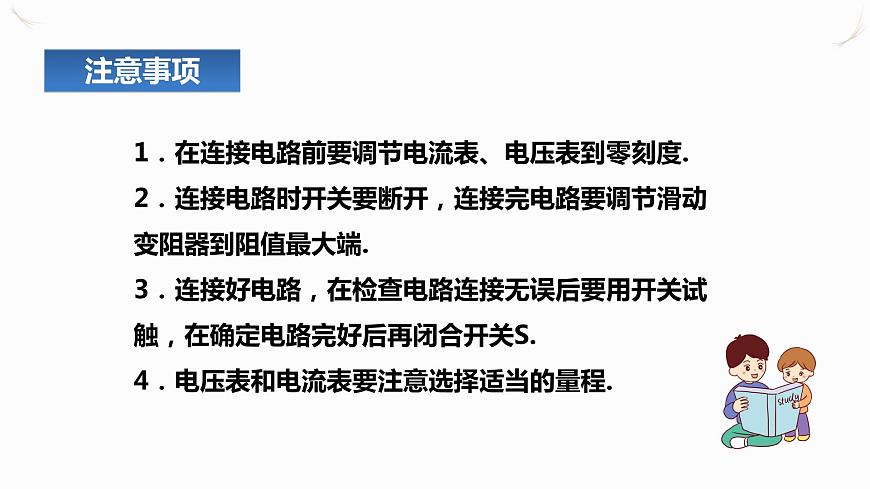

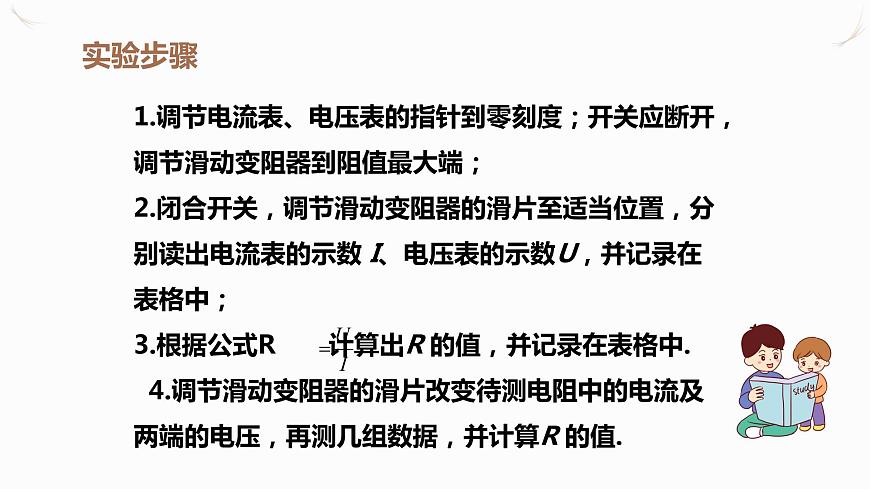

1．在連接電路前要調節電流表、電壓表到零刻度.2．連接電路時開關要斷開，連接完電路要調節滑動 變阻器到阻值最大端.3．連接好電路，在檢查電路連接無誤后要用開關試 觸，在確定電路完好后再閉合開關S.4．電壓表和電流表要注意選擇適當?shù)牧砍?

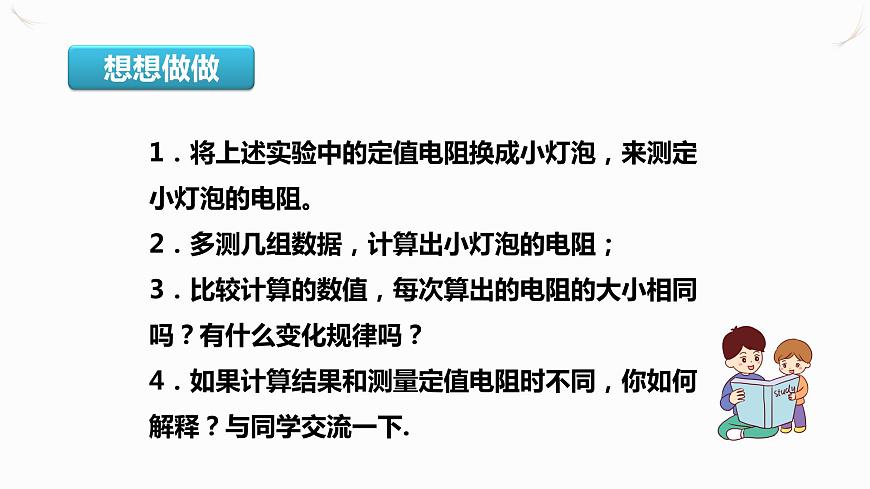

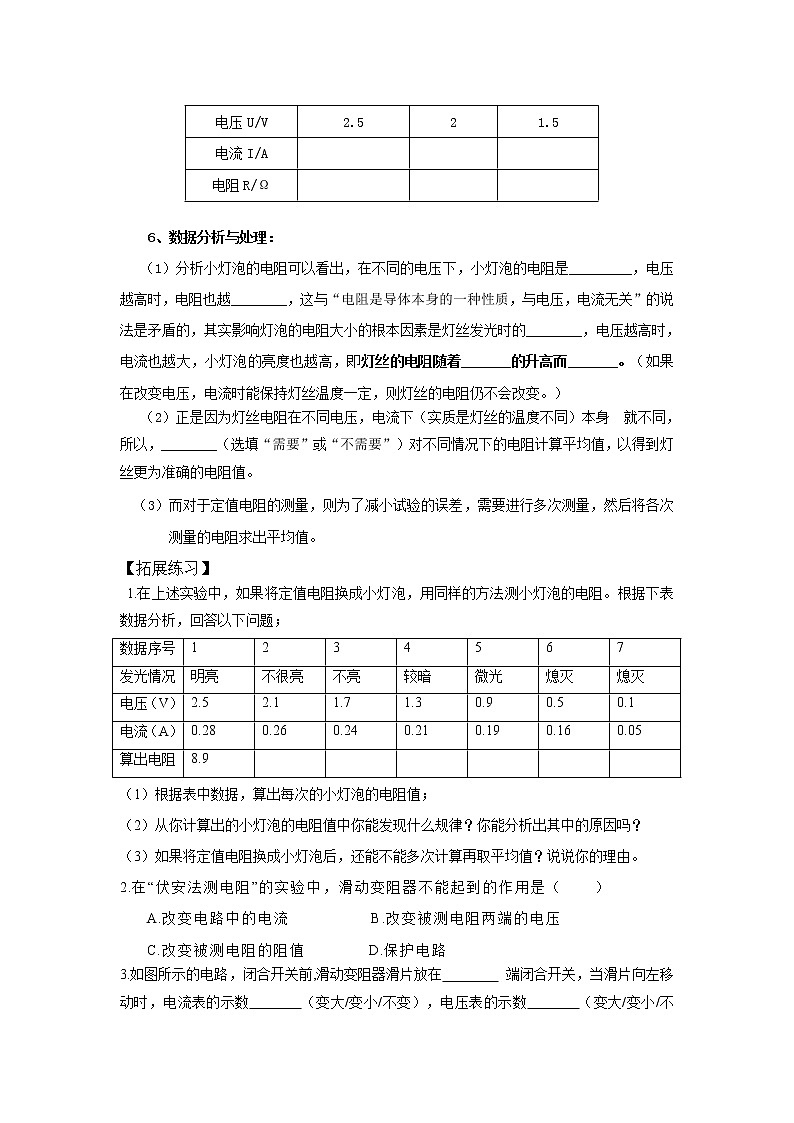

1．將上述實驗中的定值電阻換成小燈泡，來測定小燈泡的電阻。2．多測幾組數據，計算出小燈泡的電阻；3．比較計算的數值，每次算出的電阻的大小相同嗎？有什么變化規律嗎？4．如果計算結果和測量定值電阻時不同，你如何解釋？與同學交流一下.
測小燈泡電阻常出現的故障
　　例1.小英按圖甲所示的電路圖連接實驗電路，測量電阻R 的阻值。閉合開關 S，調節滑動變阻器的滑片P 后，觀察到電壓表和電流表的示數分別如圖乙、丙所示，則電流表的示數為 A，電阻R的阻值為 Ω.
例2.在“測量小燈泡電阻”的實驗中：(1)是某同學連接的實物圖，有兩個實物接錯了.請指出： ； . (2)某同學正確連接實物圖后，合上開關S，發現燈泡不亮，電流表讀數為零，但電壓表讀數等于電源的電壓，則出現的故障可能是 .
電流表正負接線柱接反了
滑動變阻器同時接上面兩個接線柱
或燈泡之外的電路斷路造成的 .
(3)某同學在實驗中分別測出燈泡在不同亮度下的電阻，然后求其平均值作為小燈泡的電阻，他的做法對嗎？ ，其原因是： .
燈泡斷路；燈絲電阻隨溫度變化而變化，燈泡在不同電壓下的電阻不同，所以不能把燈泡不同電壓下的電阻作為燈泡電阻。
例3. 在“測量小燈泡的電阻”的實驗中，某同學在連接電路時，不小心將電流表和電壓表接錯了位置，如圖所示。閉合開關可能出現的現象是( )　　A．電流表燒壞，電壓表示數為0　　B．小燈泡燒壞　　C．電流表示數為0，電壓表示數為電源電壓值　 　D．電流表示數為0，電壓表示數為0
1.小東同學做“測量小燈泡電阻”的實驗： （1）請完成如圖實驗電路的連接；（2）小東正確連接電路后閉合開關，調節滑動變阻器使電壓表的示數為圖（甲）所示，此時電流表的示數如圖（乙）所示，小燈泡的電阻是 Ω.
2.一個額定電壓為3.8V的小燈泡，小明在1.2V下測出它的電阻，接著又將燈泡兩端電壓調到3.8V測出其電阻，小明發現后一次電阻比第一次大得多，這是因為( ) A．實驗方法不對 B．實驗誤差 C．導體的電阻跟溫度有關 D．實驗錯誤
