廣播、電視、手機的信號是怎么發射和接收的？

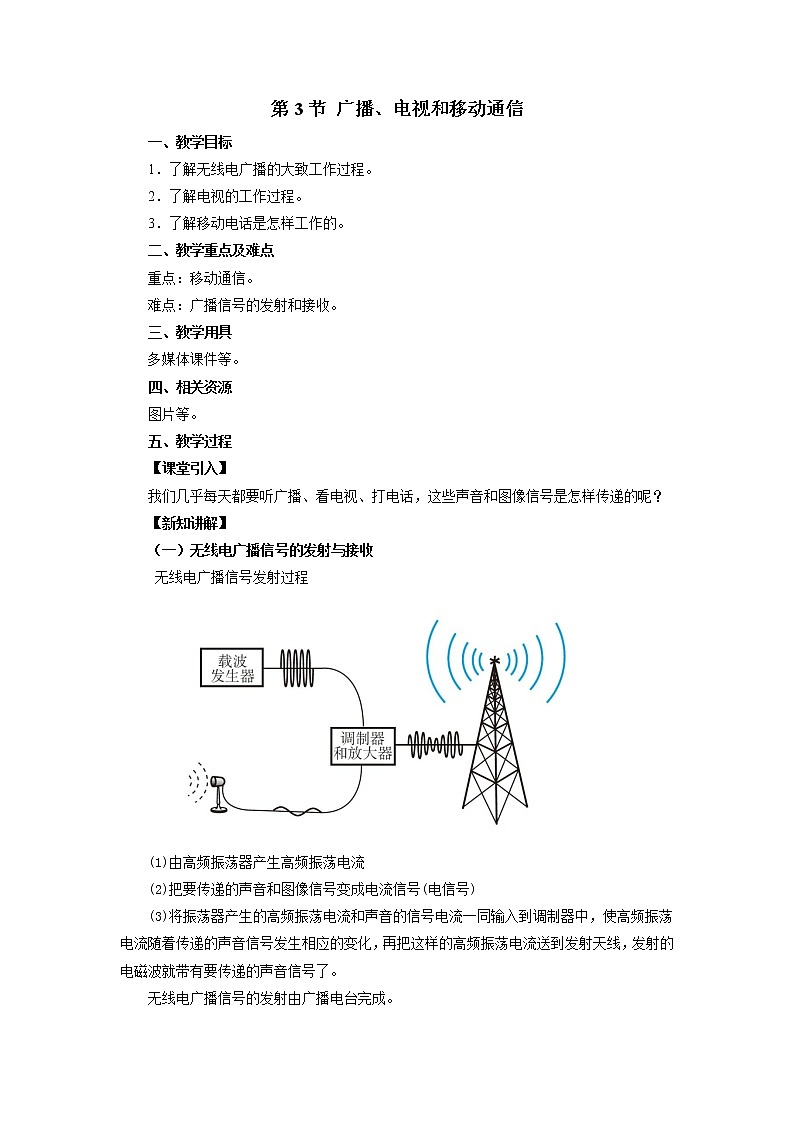

無線電廣播信號的發射和接收

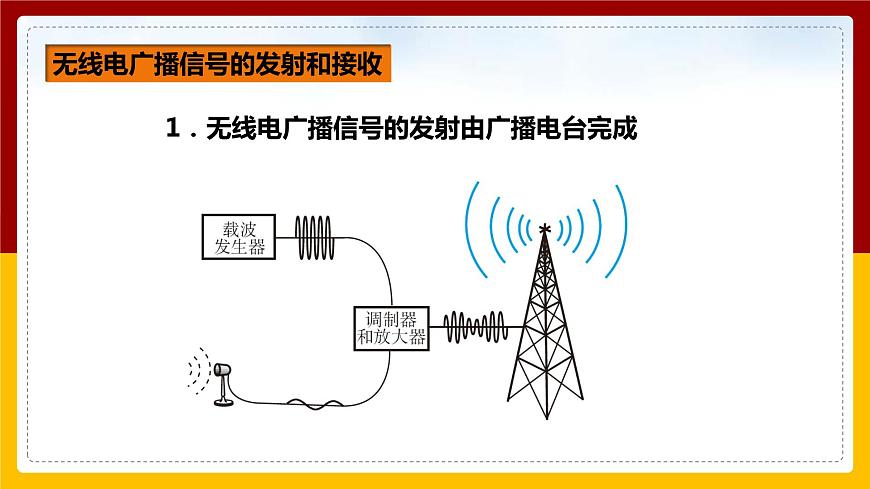

　　1．無線電廣播信號的發射由廣播電臺完成

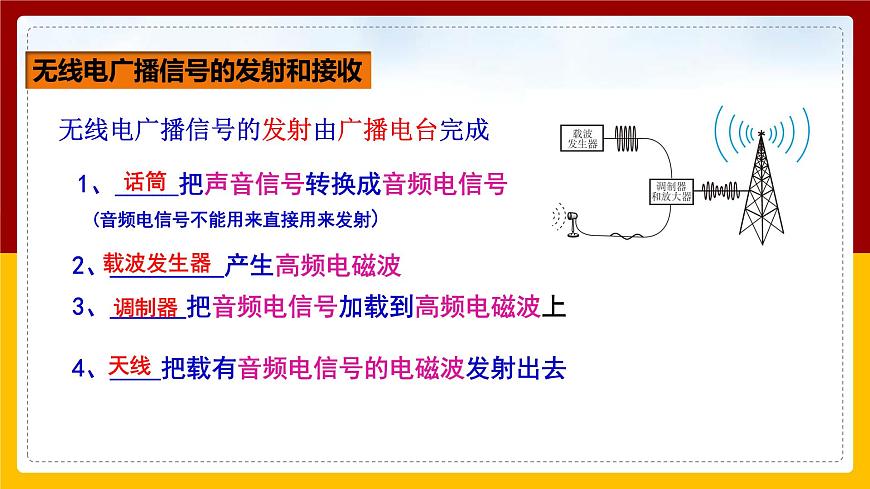

無線電廣播信號的發射由廣播電臺完成
2、_________產生高頻電磁波
3、______把音頻電信號加載到高頻電磁波上
4、____把載有音頻電信號的電磁波發射出去
1、_____把聲音信號轉換成音頻電信號
(音頻電信號不能用來直接用來發射)

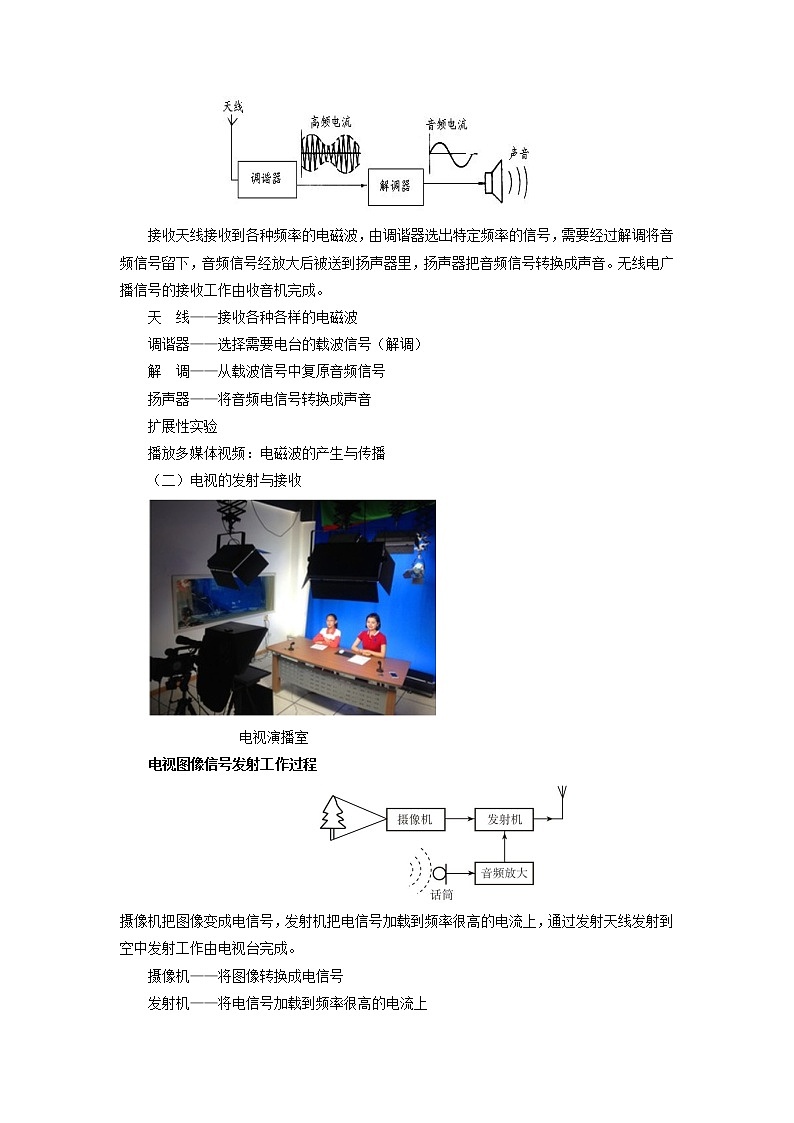

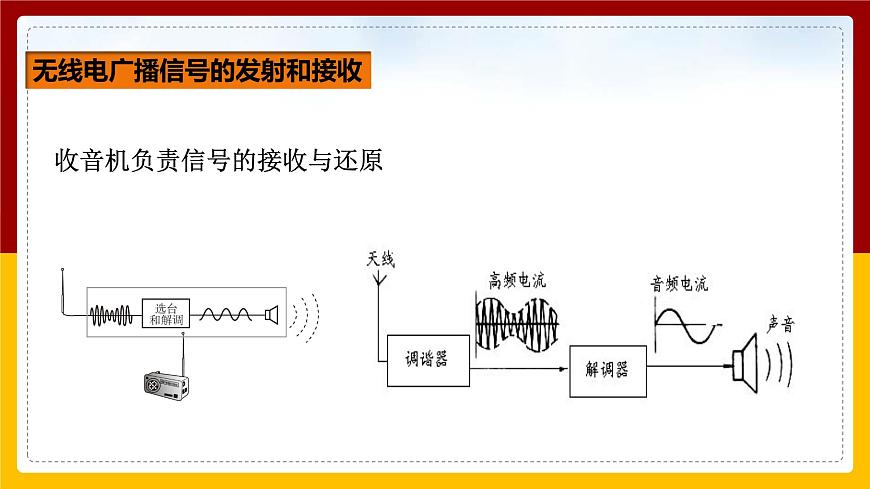

收音機負責信號的接收與還原

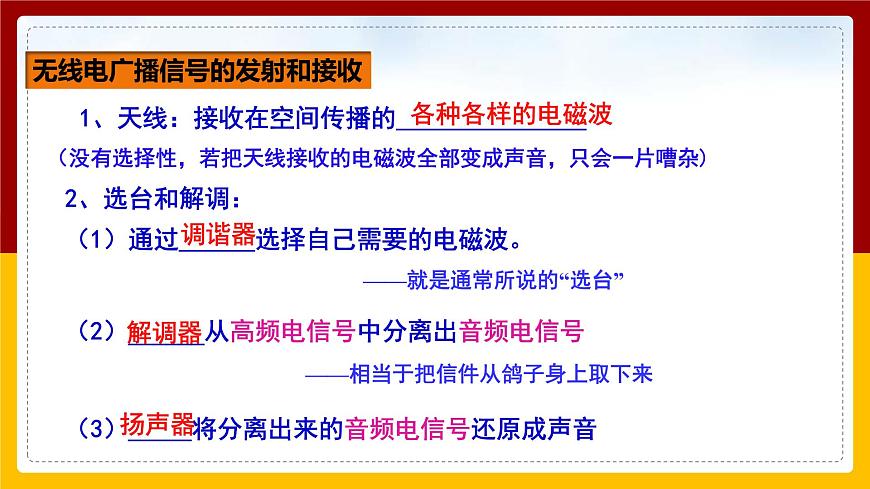

2、選臺和解調：
1、天線：接收在空間傳播的_______________
（1）通過______選擇自己需要的電磁波。
（3）_____將分離出來的音頻電信號還原成聲音
（2）______從高頻電信號中分離出音頻電信號
（沒有選擇性，若把天線接收的電磁波全部變成聲音，只會一片嘈雜)
——就是通常所說的“選臺”
——相當于把信件從鴿子身上取下來

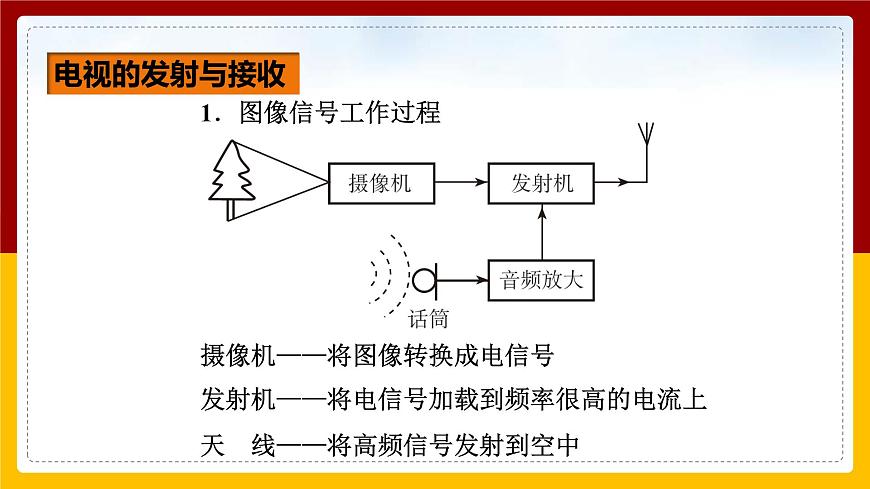

　　1．圖像信號工作過程
　　攝像機——將圖像轉換成電信號
　　發射機——將電信號加載到頻率很高的電流上
　　天 線——將高頻信號發射到空中

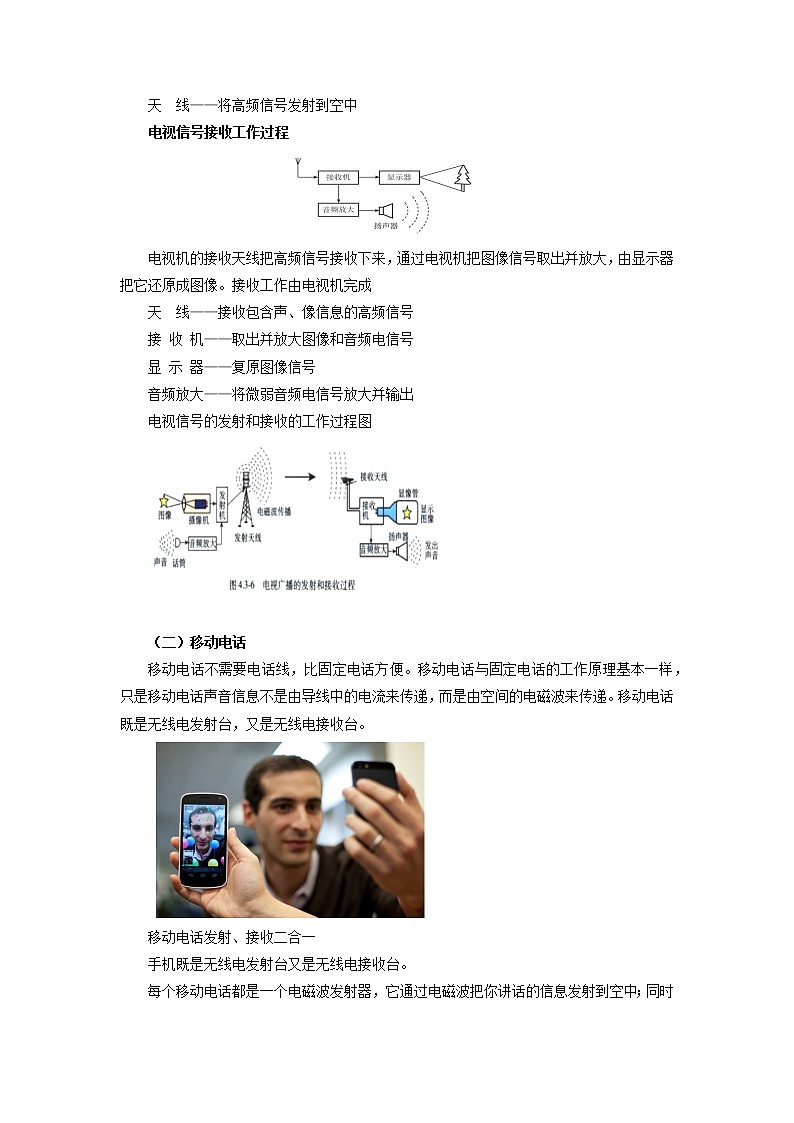

　　2．電視接收機工作過程
　　接 收 機——取出并放大圖像和音頻電信號
　　顯 示 器——復原圖像信號
　　天 　線——接收包含聲、像信息的高頻信號
　　音頻放大——將微弱音頻電信號放大并輸出
電視信號的發射和接收的工作過程圖
手機既是無線電發射臺又是無線電接收臺。
手機和手機通過基地臺進行溝通
手機和座機借助基地臺進行交流
設立基地臺的原因：手持移動電話的體積很小，發射功率不大；它的天線也很簡單，靈敏度不高。因此，它跟其他用戶的通話要靠較大的固定基地臺轉接。
2、移動電話靠 ______（較大的固定無線電臺）使在 不同地方的人可以互相通話。
1、移動電話機由__ ___來傳遞聲音，它既是 又是 _____。
3、移動電話通話過程（手機與手機和固定電話之間）
工作區域在幾十米至幾百米的范圍。
座機接在市話網上，相當于小型基地臺。
由聲音變成的電信號，它的頻率在幾十赫到幾千赫之間，叫做音頻信號。由圖像變成的電信號，它的頻率在幾赫到兆千赫之間，叫做視頻信號。
音頻、視頻、射頻和頻道
1．關于廣播和電視信號，下列說法正確的是（　?。〢．廣播信號是超聲波 B．廣播信號是次聲波C．電視信號是電磁波 D．電視信號是聲波
2．下列常用電器中，既能接收又能發射電磁波的是（　?。〢．錄音機B．電視機C．收音機D．手機
3．廣播電臺或廣播電視臺的發射天線的作用是（　?。〢．只發射音頻電流激發的電磁波B．只發射視頻電流激發的電磁波C．只把音頻電流和視頻電流加載到更高頻率的射頻電流上，再通過天線發射D．三種電流不經調制通過天線發射三種不同的電磁波
本節課我們了解了無線電廣播、電視、移動電話的工作過程。信號的發射是把聲信號轉換成電信號，加載到高頻電磁波上，通過天線發射出去。信號的接收是用天線接收電磁波，用調諧器選出所需的電磁波，通過解調轉變?yōu)榈皖l信號，最后把低頻電信號轉換為音頻。
