2021年遼寧省沈陽市中考物理試卷

這是一份2021年遼寧省沈陽市中考物理試卷，共26頁。試卷主要包含了5A，【答案】C，【答案】A，【答案】ABD，【答案】BC，【答案】BCD等內容，歡迎下載使用。
?

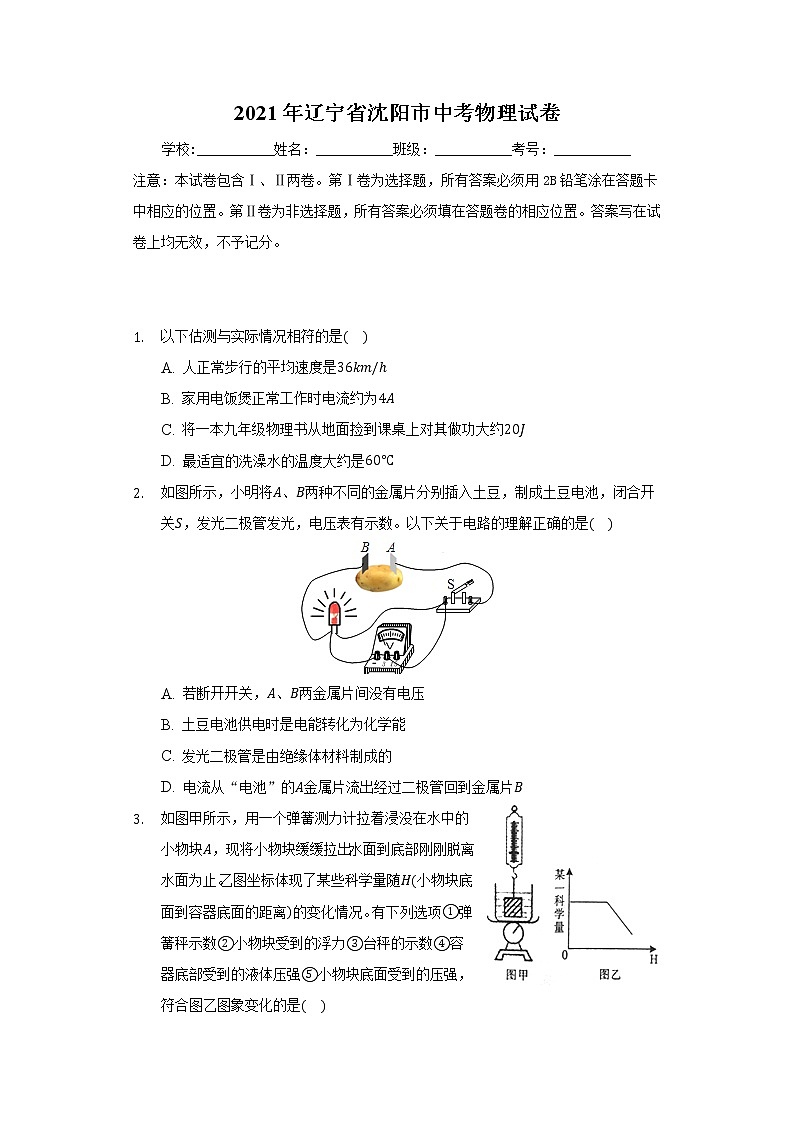

2021年遼寧省沈陽市中考物理試卷
學校:___________姓名：___________班級：___________考號：___________
注意：本試卷包含Ⅰ、Ⅱ兩卷。第Ⅰ卷為選擇題，所有答案必須用2B鉛筆涂在答題卡中相應的位置。第Ⅱ卷為非選擇題，所有答案必須填在答題卷的相應位置。答案寫在試卷上均無效，不予記分。


1. 以下估測與實際情況相符的是(????)
A. 人正常步行的平均速度是36km/h
B. 家用電飯煲正常工作時電流約為4A
C. 將一本九年級物理書從地面撿到課桌上對其做功大約20J
D. 最適宜的洗澡水的溫度大約是60℃
2. 如圖所示，小明將A、B兩種不同的金屬片分別插入土豆，制成土豆電池，閉合開關S，發光二極管發光，電壓表有示數。以下關于電路的理解正確的是(????)
A. 若斷開開關，A、B兩金屬片間沒有電壓
B. 土豆電池供電時是電能轉化為化學能
C. 發光二極管是由絕緣體材料制成的
D. 電流從“電池”的A金屬片流出經過二極管回到金屬片B
3. 如圖甲所示，用一個彈簧測力計拉著浸沒在水中的小物塊A，現將小物塊緩緩拉出水面到底部剛剛脫離水面為止。乙圖坐標體現了某些科學量隨H(小物塊底面到容器底面的距離)的變化情況。有下列選項①?gòu)椈沙邮緮?shù)②小物塊受到的浮力③臺秤的示數④容器底部受到的液體壓強⑤小物塊底面受到的壓強，符合圖乙圖象變化的是(????)
A. ①②
B. ③④
C. ②③④
D. 只有⑤

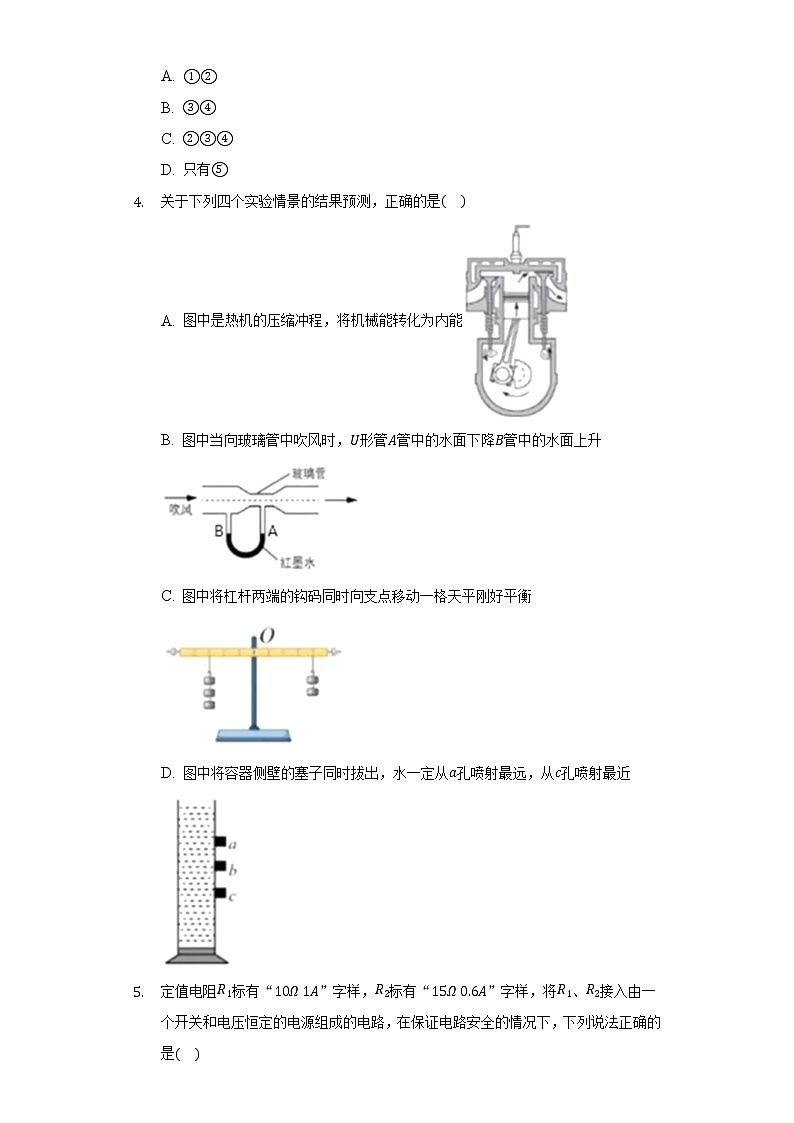

4. 關于下列四個實驗情景的結果預測，正確的是(????)
A. 圖中是熱機的壓縮沖程，將機械能轉化為內能
B. 圖中當向玻璃管中吹風時，U形管A管中的水面下降B管中的水面上升
C. 圖中將杠桿兩端的鉤碼同時向支點移動一格天平剛好平衡
D. 圖中將容器側壁的塞子同時拔出，水一定從a孔噴射最遠，從c孔噴射最近
5. 定值電阻R1標有“10Ω?1A”字樣，R2標有“15Ω?0.6A”字樣，將R1、R2接入由一個開關和電壓恒定的電源組成的電路，在保證電路安全的情況下，下列說法正確的是(????)
A. R1、R2并聯時，通過干路的最大電流為1.5A
B. R1、R2并聯時，R2的最大功率為9W
C. R1、R2串聯時，電源電壓最大為19V
D. R1、R2串聯時，R1的最大功率為10W

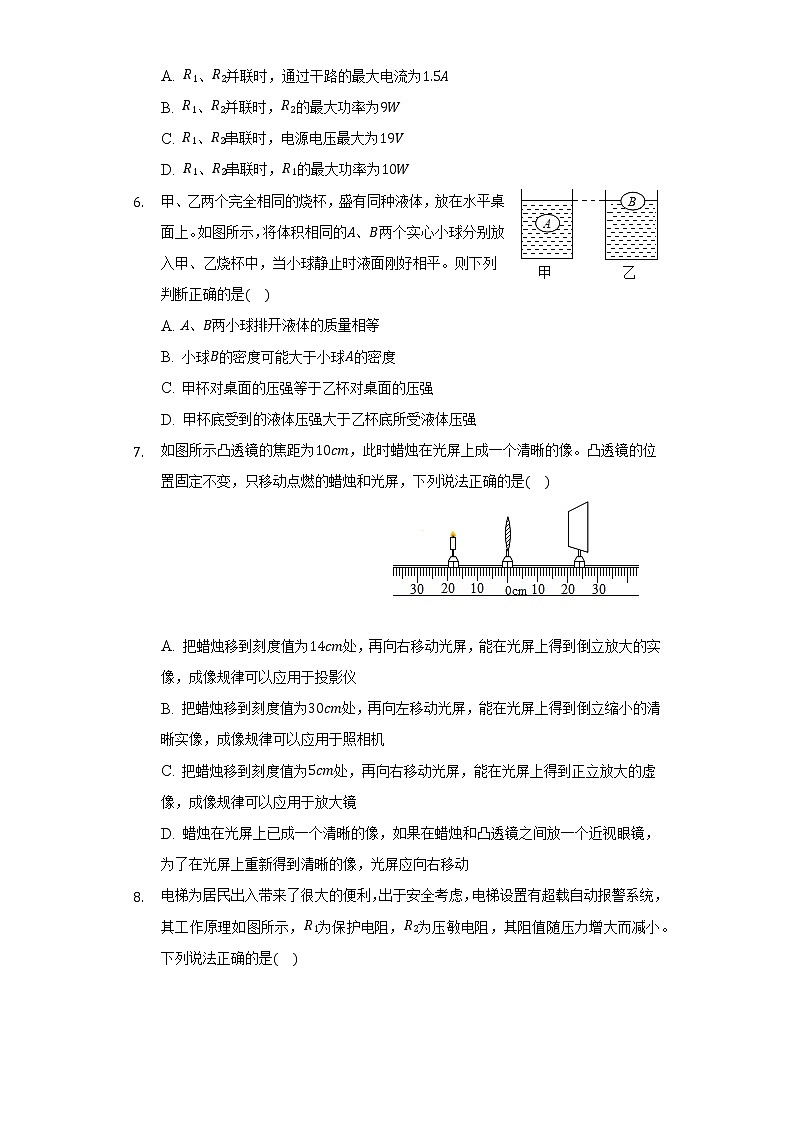

6. 甲、乙兩個完全相同的燒杯，盛有同種液體，放在水平桌面上。如圖所示，將體積相同的A、B兩個實心小球分別放入甲、乙燒杯中，當小球靜止時液面剛好相平。則下列判斷正確的是(????)
A. A、B兩小球排開液體的質量相等
B. 小球B的密度可能大于小球A的密度
C. 甲杯對桌面的壓強等于乙杯對桌面的壓強
D. 甲杯底受到的液體壓強大于乙杯底所受液體壓強
7. 如圖所示凸透鏡的焦距為10cm，此時蠟燭在光屏上成一個清晰的像。凸透鏡的位置固定不變，只移動點燃的蠟燭和光屏，下列說法正確的是(????)

A. 把蠟燭移到刻度值為14cm處，再向右移動光屏，能在光屏上得到倒立放大的實像，成像規律可以應用于投影儀
B. 把蠟燭移到刻度值為30cm處，再向左移動光屏，能在光屏上得到倒立縮小的清晰實像，成像規律可以應用于照相機
C. 把蠟燭移到刻度值為5cm處，再向右移動光屏，能在光屏上得到正立放大的虛像，成像規律可以應用于放大鏡
D. 蠟燭在光屏上已成一個清晰的像，如果在蠟燭和凸透鏡之間放一個近視眼鏡，為了在光屏上重新得到清晰的像，光屏應向右移動
8. 電梯為居民出入帶來了很大的便利，出于安全考慮，電梯設置有超載自動報警系統，其工作原理如圖所示，R1為保護電阻，R2為壓敏電阻，其阻值隨壓力增大而減小。下列說法正確的是(????)
A. 電磁鐵是根據電磁感應原理制成的
B. 工作時，電磁鐵的上端為S極
C. 超載時，電磁鐵的磁性增強
D. 正常情況下(未超載時)，K與B接觸
9. 如圖所示，是近年來悄然興起的一種新能源電動汽車，與傳統汽車結構類似，但無需燒油，整車靠電池驅動，效率更高。下列說法中正確的是(????)
A. 汽車的倒車?yán)走_(dá)是利用了次聲波來測距離
B. 汽車擋風玻璃是傾斜的，目的是使車內物體所成的虛像位于玻璃的上方，不妨礙司機視線
C. 汽車后視鏡擴大了司機的視野空間，它使用的是凸面鏡
D. 關上車窗后，車內會變得安靜很多，是因?yàn)椴ＡЭ梢云鸬礁粢舻男Ч?br /> 10. 2021年1月29日，我國在酒泉衛星發射中心成功將遙感三十一號02組衛星發射升空所用長征四號丙運載火箭是用液態氫作燃料，因?yàn)橐簯B(tài)氫具有較高的______ (填“熱值”或“比熱容”)，液態氫屬于______ (選填“一次”或“二次”)源。
11. 如圖所示，制作冰糖葫蘆時將洗凈的山楂穿在竹簽上，將一定量的白糖放入鍋中加熱，待白糖熔化為糖漿后，將山楂放入鍋中蘸上糖漿，等待山楂上的糖漿______(“吸收”或“放出”)熱量______(填物態變化名稱)成固態，酸甜可口的冰糖葫蘆就做好了。
12. 如圖所示是某用戶家的電能表，單獨將電烤箱接入電路，正常工作30min，電能表的轉盤轉過300轉，則電烤箱消耗的電能為_(kāi)_____ kW/h，它的實際功率為_(kāi)_____ W。

13. 2020年12月17日，首艘國產航母“山東”號將迎來入列一周年，國產航母滿載時排水量為67000t，吃水深度10.5m可搭載航載機36架，它滿載時受到海水的浮力是______ N，山東艦底部所受海水的壓強為_(kāi)_____ Pa。(g取10N/kg，p海水=1.0×103kg/m3)
14. 小明同學想在家里安裝一盤照明燈，如下圖甲所示的是他設計的電路，圖中虛線框1和2應連入開關和電燈，則開關應安裝在______ (選填“1”或“2”)框中，為了檢測家庭電路中插座右孔連接的是不是火線，應使用如圖______ (選填“乙”或“丙”)所示的捏試電筆的方法

15. 如圖，在斜面上將一個重5N的物體勻速拉到頂端。沿斜面向上的拉力為2N斜面長4m，高1m，斜面的機械效率為_(kāi)_____ ，物體所受的摩擦力為_(kāi)_____ N。


16. 蹦極是一項極限體育運動，如圖所示，A點最高點、B點為彈性繩自然伸長的位置，蹦極人在C點受彈性繩的彈力與自身重力相等，D點是能下落到的最低點。在蹦極人從A點下落到D點的過程中，______(填“B”、“C”或“D”)點動能最大，在這個過程中，減小的重力勢能都轉化為_(kāi)_____能。(不計空氣阻力)


17. 月球?qū)λ砻娴奈矬w的引力大約是地球?qū)Φ孛嫱晃矬w的引力的16，一個60kg的物體在月球上受到的重力為_(kāi)_____N；醫院的氧氣瓶?jī)?nèi)裝的氧氣密度為10kg/m3，為搶救病人，用去了其中的一半，則瓶?jī)?nèi)剩余氧氣的密度為_(kāi)_____kg/m3。
18. “蒹葭蒼蒼，白露為霜。所謂伊人，在水一方。”這句詩出自中國第一部詩歌總集《詩經》.從物理學角度分析，詩中的“露”和“霜”分別是物態變化中的______現象和______現象。
19. 百度聯手奇瑞汽車，在安徽省蕪湖市打造了國內首個全無人車運營區域。某正在測試中的一款無人汽車，其質量為1.6×103kg，汽車以72km/h的速度在平直公路上勻速行駛75min，消耗汽油6.4kg，所受的阻力是汽車總重的0.05倍，汽油的熱值是4.5×107J/kg。求：
(1)汽車以72km/h的速度在平直公路上勻速行駛時，汽車發動機的牽引力。
(2)汽車行駛75min牽引力做的功。
(3)汽車發動機的效率。







20. 如圖所示是某款有加熱和保溫功能的電熱飲水機電路原理圖，機內有溫控開關S0.該飲水機的部分參數已知：
額定電壓
220V
加熱時的總功率
880W
保溫時的功率
44W
R1、R2為加熱電阻絲。(假設它們的阻值不變)(計算結果若不能整除，保留一位小數)求：
(1)當S和S0閉合時，飲水機處在什么狀態？此時電路的總電流是多大？
(2)在加熱狀態下，電阻絲R1的阻值為多少？
(3)傍晚用電高峰期，若實際電壓只有200V時，飲水機加熱的實際總功率是多大？







21. 小剛發現汽車在柏油馬路上容易停下來，而在冰雪路面上不容易停下來。

(1)小剛猜想：摩擦力的大小可能與接觸面粗糙程度有關。于是小剛利用長木板、毛巾、長方體物塊A和物塊B，以及彈簧測力計做了如圖所示的實驗。實驗時，應使彈簧測力計水平______ 拉動紙盒A。
(2)小剛通過比較______ 兩圖的彈簧測力計示數，可以驗證他的猜想。丙圖中，勻速直線拉動A和B一起做勻速直線運動時，畫出物塊B所受力的示意圖。
22. 在探究“浮力的大小跟哪些因素有關”的實驗中(如圖所示)，小明先用彈簧測力計測出金屬塊的重力，然后將金屬塊緩慢浸入液體中不同深度，步驟如圖B、C、D、E、F所示(液體均未溢出)，并將其示數記錄在表中：


實驗步驟
B
C
D
E
F
彈簧測力計示數/N
2.2
2.0
1.7
1.7
1.9
(1)分析比較實驗步驟A和______，可得出：浮力大小與物體浸沒在液體中的深度無關；分析比較A、B、C、D可知：浮力大小與物體______有關；分析實驗步驟A、E、F可知：浮力的大小還與______有關。
(2)分析實驗數據可知，F(xiàn)中液體密度______(選填“大于”、“小于”或“等于”)水的密度。
(3)金屬塊浸沒在水中時受到的浮力大小是______N，金屬塊密度為_(kāi)_____kg/m3.(水的密度ρ水=1.0×103kg/m3，g取10N/kg)
23. 在“測量小燈泡額定功率”的實驗中，實驗器材有：兩節新干電池、電流表、電壓表、額定電壓2.5V的小燈泡，滑動變阻器、開關，導線若干，實物電路如圖甲所示。
(1)甲圖中有一根導線連接錯誤，在導線上畫“×”并在圖上改正(所畫的導線不能交叉)。
(2)改正錯誤后進行實驗，根據實驗數據描出的小燈泡的I?U圖象如圖乙所示，則小燈泡額定功率是______ W。
(3)僅用該實驗裝置中的器材，以下探究活動不能夠完成的是______ 。
A.測量小燈泡的電阻B.探究串聯電路電流的特點
C.探究串聯電路電壓的特點D.探究電流與電壓的關系
(4)完成上面實驗后，小明又設計了如圖丙所示的電路，測出了額定電流為I額小燈泡L2的額定功率。實驗方案如下：(電源電壓不變，滑動變阻器R1的最大阻值為R1，滑動變阻器R2的最大阻值為R2)
①只閉合開關S和S2，移動R1滑片，使電流表示數為I額。
②只閉合開關S和S1，保持R1滑片位置不動，移動R2滑片，使電流表的示數為I額。保持滑動變阻器R2的滑片位置不動，將另一個滑動變阻器滑片移到最左端，電流表的示數為I1，再將此滑動變阻器的滑片移到最右端，電流表的示數為I2，則小燈泡額定功率的表達式P額= ______ 。(用I額、I1、I2、R1、R2中的字母表示)

24. 在探究”不同物質吸熱能力”的實驗中，實驗裝置如圖甲、乙所示。
(1)實驗中應取______ (選填“質量”或“體積”)相同的甲、乙兩種液體，分別倒入相同的燒杯中，使用規格______ (選填“相同”或“不同”)的電加熱器加熱。實驗中通過______ (選填“升高的溫度”或”加熱時間”)來比較甲和乙兩種液體吸收熱量的多少；
(2)實驗數據如圖所示，______ 液體的吸熱能力強(選填“甲”或“乙”)。如果要在甲、乙兩種液體中選擇一種液體做為冷卻劑，你認為_(kāi)_____ (選填“甲”或“乙”)液體較為合理．
加熱時間/min
0
1
2
3
4
甲的溫度/℃
30
34
38
42
46
乙的溫度/℃
10
18
26
34
42
(3)圖丙中①是乙加熱時溫度隨時間變化的圖線，如果將初溫相同的乙物質質量增加到原來的2倍，不考慮熱損失，用相同的加熱器加熱，再繪制出一條溫度隨時間變化的圖線，則為圖中的第______ 條(填”①”“②”或“③”)
25. 閱讀短文，回答問題：
電熱膜
電熱膜是一種新型的電熱器件，如圖甲所示是一種常見的電熱膜。電熱膜是在絕緣的聚酯薄膜表面，經過特殊工藝加工形成的一條條薄的導電墨線，導電墨線兩端與金屬導線相連，形成網狀結構，其內部結構如圖乙所示。
電熱膜通電工作時沒有發紅、熾熱現象產生，它與被加熱物體直接接觸，產生的熱量很快傳給被加熱物體，所以電熱膜本身溫度并不太高。在制造電熱膜時，會出現不同區域?qū)щ娔€(xiàn)厚度不均勻的現象，厚的導電墨線電阻小。導電墨線電阻隨溫度變化的關系如圖丙所示，這種溫度特性的優點是，它不會因厚度不均勻而出現嚴重發熱不均、局部過熱的現象，這是電熱絲所不具備的，它保證了電熱膜各處的溫度均勻。

(1)電熱膜取暖器工作時，室內空氣溫度升高，這是通過______方式增加空氣內能的；
(2)某根導電墨線的局部導電材料脫落，如圖丁中A部分，這根導電墨線的電阻______；
A.變大B.變小C.不變D.以上三種情況均有可能
(3)將圖戊中一塊電熱膜接入電路，正常工作時金屬導線中A、B處電流分別為IA和IB，則IA______IB；(填“”)，若增加這塊電熱膜中導電墨線的條數，則電熱膜的功率將______。(填“增大”“減小”或“不變”)
(4)電熱膜不會因厚度不均而出現局部過熱的現象，主要原因是：電熱膜溫度升高時，電阻______，從而使電熱膜的發熱功率______，溫度降低。(兩空均選填：“增大”“減小”或“不變”)







答案和解析

1.【答案】B

【解析】解：A、人正常步行的速度在1.1m/s=1.1×3.6km/h≈4km/h左右。故A不符合實際；
B、家用電飯煲的功率在900W左右，正常工作的電流在I=PU=900W220V≈4A左右。故B符合實際；
C、九年級物理書的重力約G=2.5N，課桌高度約h=0.8m，將一本九年級物理書從地面撿到課桌上對其做功大約為W=Gh=2.5N×0.8m=2J。故C不符合實際；
D、人的正常體溫在37℃左右，洗澡水的溫度應該略高于體溫，在40℃左右，不可能達到60℃。故D不符合實際。
故選：B。
此題考查對生活中常見物理量的估測，結合對生活的了解和對物理單位的認識，找出符合實際的選項。
估測法是利用物理概念、規律、物理常數和常識對物理量的數值、數量級進行快速計算以及對取值范圍合理估測的方法。

2.【答案】D

【解析】解：A、電源的兩端是存在電壓的，與外部電路的通斷情況無關，故A錯誤；
B、土豆電池供電時，將化學能轉化為電能，故B錯誤；
C、發光二極管是由半導體材料制成的，具有單向?qū)щ娦?，故C錯誤；
D、由圖中電壓表的正負接線柱可知，金屬片A為電源的正極，金屬片B為電源的負極；所以電流從A流出，經過發光二極管后回到B，故D正確。
故選：D。
(1)電源電壓是由電源決定的；
(2)電源是把其他形式能量轉化為電能的裝置；
(3)發光二極管是由半導體材料制成的，具有單向?qū)щ娦裕?br /> (4)根據電壓表的連接情況分析判斷出電源的正負極，電流是從電源的正極流出回到電源的負極。
本題主要考查電源的能量轉化、電源的特點、電壓表的使用、半導體的性質等，能根據電壓表的接法判斷電源的正負極是本題的難點。

3.【答案】B

【解析】解：
根據圖乙得出科學量隨小物塊底面到容器底面的距離的變化關系---先不變后變小。
將小物塊緩緩拉出水面到底部剛剛脫離水面為止：
①物塊排開水的體積先不變后變小，由阿基米德原理可知受到的浮力先不變后變小，因?yàn)閺椈沙邮緮?shù)等于重力減去浮力，重力不變，所以彈簧測力計的示數先不變后增大，故①不符合圖象變化；
②物塊排開水的體積變小，由阿基米德原理可知受到的浮力先不變后變小，脫離水面后受浮力為0N，故②不符合圖象變化；
③由①得彈簧測力計的示數先不變后增大，臺秤的示數等于容器、水、物塊的重力之和減去拉力(彈簧測力計的示數)，所以臺秤的示數先不變后減小，故③符合圖象變化；
④物塊排開水的體積先不變后變小，水的深度先不變后變小，由p=ρgh可知容器底部受到的液體壓強先不變后變小，故④符合圖象變化；
⑤小物塊底面所處的深度一直變小，由p=ρgh可知小物塊底面受到的壓強一直變小，故⑤不符合圖象變化。
可見，符合圖乙圖象變化的是③④。
故選：B。
首先根據圖乙得出科學量隨小物塊底面到容器底面的距離的變化關系---先不變后變小。
然后分析將小物塊緩緩拉出水面到底部剛剛脫離水面為止這一過程中，①?gòu)椈沙邮緮?shù)、②小物塊受到的浮力、③臺秤的示數、④容器底部受到的液體壓強、⑤小物塊底面受到的壓強的變化，得出符合圖乙圖象變化的選項。
本題綜合考查了阿基米德原理、液體壓強公式的應用，能正確分析將小物塊緩緩拉出水面到底部剛剛脫離水面為止的過程中相關物理量的變化是關鍵。

4.【答案】C

【解析】解：A、圖中進氣門關閉，排氣門打開，活塞向上運動，屬于排氣沖程，此沖程中沒有能量轉化，故A錯誤；
B、A管上面的玻璃管比較細，當向玻璃管中吹風時，空氣經過A管上方的流動速度大于B管上方的空氣流動速度，A管上方的壓強小于B管上方的壓強，水被壓向A管，所以A管水面上升，B管水面下降，故B錯誤；
C、設杠桿一個小格代表L，一個鉤碼重為G，將杠桿兩端的鉤碼同時向支點移動一格，杠桿右端：2G×3L=6GL，杠桿左端：3G×2L=6GL，所以，天平剛好平衡，故C正確；
D、液體密度一定時，液體內部壓強隨深度的增加而增大，越深的位置其壓強越大；圖中a最淺，所以水的壓強最小，水噴射最近；c最深，所以水的壓強最大，水噴射最遠，故D錯誤。
故選：C。
(1)內燃機的四個沖程有吸氣沖程、壓縮沖程、做功沖程、排氣沖程，將機械能轉化為內能的是壓縮沖程，將內能轉化為機械能的是做功沖程；
(2)當向管中吹風時，相同時間內，風經過A管上方和B管上方的空氣流動速度不同，壓強不同，液柱上升的高度不同；
(3)根據杠桿平衡條件進行判斷；
(4)液體密度一定時，液體內部壓強隨深度的增加而增大。
此題考查流體壓強和流速的關系、杠桿平衡條件、液體壓強特點、內燃機的沖程及其能量轉化，是一道綜合性較強的題目，難度中等，屬于中考熱點題型，值得關注。

5.【答案】A

【解析】解：AB、由歐姆定律可得，兩定值電阻兩端允許所加的最大電壓分別為：
U1=I1R1=1A×10Ω=10V，U2=I2R2=0.6A×15Ω=9V，
因并聯電路中各支路兩端的電壓相等，
所以，R1、R2并聯時，電源的最大電壓U=U2=9V，
此時通過R2的電流I2=0.6A，通過R1電阻的電流I1′=UR1=9V10Ω=0.9A，
因并聯電路中干路電流等于各支路電流之和，
所以，通過干路的最大電流：
I=I1′+I2=0.9A+0.6A=1.5A，故A正確；
R2的最大功率：
P2=UI2=9V×1.5A=13.5W，故B錯誤；
CD、因串聯電路中各處的電流相等，
所以，R1、R2串聯時，電路的最大電流I′=I2=0.6A，
因串聯電路中總電阻等于各分電阻之和，
所以，兩端允許加的最大電壓：
U′=I′R總=I′(R1+R2)=0.6A×(10Ω+15Ω)=15V，故C錯誤；
R1的最大功率：
P1=(I′)2R1=(0.6A)2×10Ω=3.6W，故D錯誤。
故選：A。
(1)根據歐姆定律求出兩電阻兩端允許所加的最大電壓，根據并聯電路的電壓特點可知，兩電阻并聯時，并聯電路兩端允許加的最大電壓為較小的一個，然后由歐姆定律求出通過兩電阻的電流，再根據并聯電路的電流特點求出干路的最大電流，利用P=UI求出R2的最大功率；
(2)根據串聯電路的電流特點可知，兩電阻串聯時電路允許通過的最大電流為兩個允許通過最大電流的較小值，然后根據電阻的串聯和歐姆定律求出電源兩端的最大電壓，利用P=UI=I2R求出R1的最大功率。
本題考查了串并聯電路的特點和歐姆定律、電功率公式的應用，難點是知道串聯時允許通過的最大電流為兩個電阻允許通過電流中最小的，并聯時最大電壓為兩電阻允許所加最大電壓中較小的。

6.【答案】C

【解析】解：
A、由題意和圖示可知，A、B的體積相同，A排開液體的體積大，且是同種液體，根據m排=ρ液V排可知，A排開液體的質量較大，故A錯誤；
B、兩個物體分別放入同種液體中，A懸浮，則A的密度等于液體的密度；B漂浮，則B的密度小于液體的密度；所以小球A的密度大于小球B的密度，故B錯誤；
C、由于A懸浮，則A所受的浮力F浮A=GA=GA排，即A的重力等于排開液體的重力；
B漂浮，則B所受的浮力F浮B=GB=GB排，即B的重力等于排開液體的重力；
因?yàn)閮梢好嫦嗥?，且是同種液體，所以結合上面分析可知兩容器中液體與物體的總重力相同，即裝置的總重力相同，由p=FS得，甲杯對桌面的壓強等于乙杯對桌面的壓強，故C正確；
D、由于兩杯中液體的深度相同，液體的密度也相同，根據p=ρgh可知，兩杯底所受液體壓強相同，故D錯誤。
故選：C。
(1)由題意和圖示可知，A、B的體積相同，A排開液體的體積大，且是同種液體，根據m排=ρ液V排可知排開液體的質量的關系；
(2)兩個物體放入同種液體中，一個懸浮，另一個漂浮，由浮沉條件可知兩個物體的密度關系；
(3)根據p=ρgh可知容器底受到液體壓強的大小關系。
本題考查了浮沉條件、密度公式、液體壓強公式以及壓強定義式的應用，是一道綜合題。

7.【答案】ABD

【解析】解：A、蠟燭移到刻度值為14cm處，物距變小，像距變大，需要將光屏右移，此時2f>u>f，成倒立、放大的實像，是投影儀的工作原理，故A正確；
B、蠟燭移到刻度值為30cm處，u>2f，成倒立、縮小的實像，像距2f>v>f，光屏應向左移動，是照相機工作原理，故B正確；
C、蠟燭移到刻度值為5cm處，uv>f，應用于照相機；
(3)u
