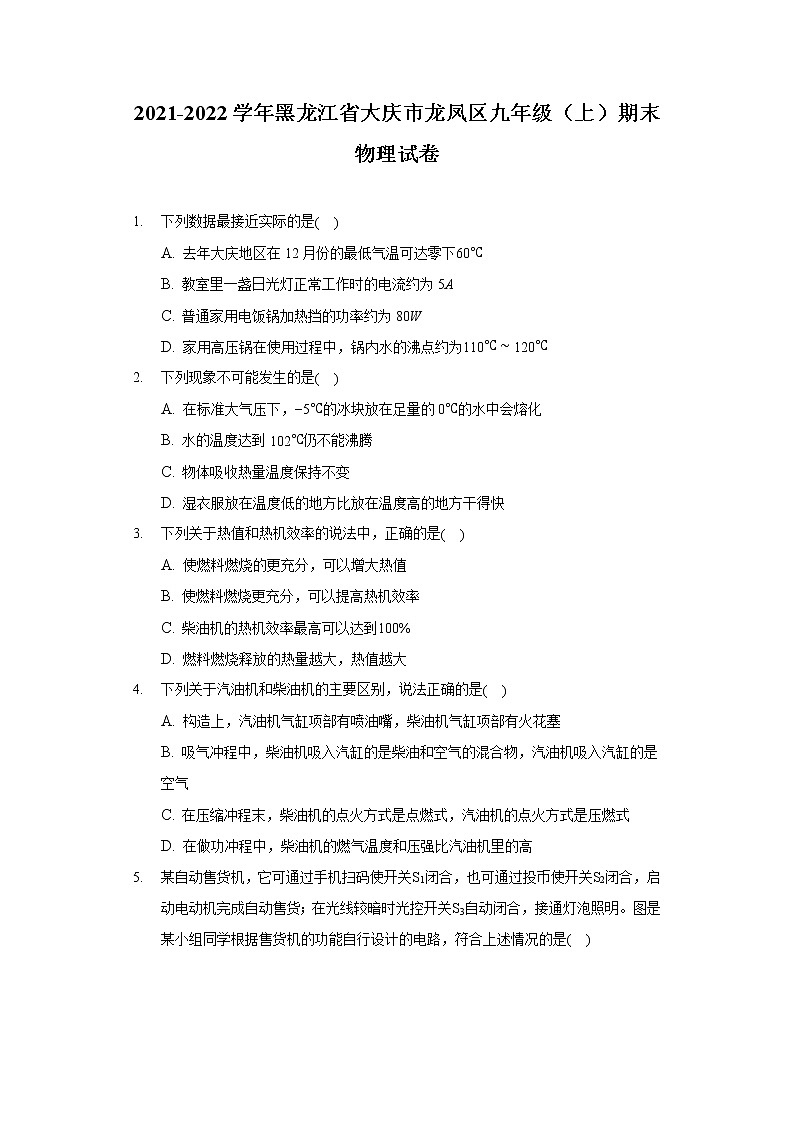

2021-2022學年黑龍江省大慶市龍鳳區九年級（上）期末物理試卷

1. 下列數據最接近實際的是(?)
A. 去年大慶地區在12月份的最低氣溫可達零下60℃
B. 教室里一盞日光燈正常工作時的電流約為5A
C. 普通家用電飯鍋加熱擋的功率約為80W
D. 家用高壓鍋在使用過程中，鍋內水的沸點約為110℃～120℃
2. 下列現象不可能發生的是(?)
A. 在標準大氣壓下，?5℃的冰塊放在足量的?0℃的水中會熔化
B. 水的溫度達到?102℃仍不能沸騰
C. 物體吸收熱量溫度保持不變
D. 濕衣服放在溫度低的地方比放在溫度高的地方干得快
3. 下列關于熱值和熱機效率的說法中，正確的是(?)
A. 使燃料燃燒的更充分，可以增大熱值
B. 使燃料燃燒更充分，可以提高熱機效率
C. 柴油機的熱機效率最高可以達到100%
D. 燃料燃燒釋放的熱量越大，熱值越大
4. 下列關于汽油機和柴油機的主要區別，說法正確的是(?)
A. 構造上，汽油機氣缸項部有噴油嘴，柴油機氣缸項部有火花塞
B. 吸氣沖程中，柴油機吸入汽缸的是柴油和空氣的混合物，汽油機吸入汽缸的是空氣
C. 在壓縮沖程末，柴油機的點火方式是點燃式，汽油機的點火方式是壓燃式
D. 在做功沖程中，柴油機的燃氣溫度和壓強比汽油機里的高

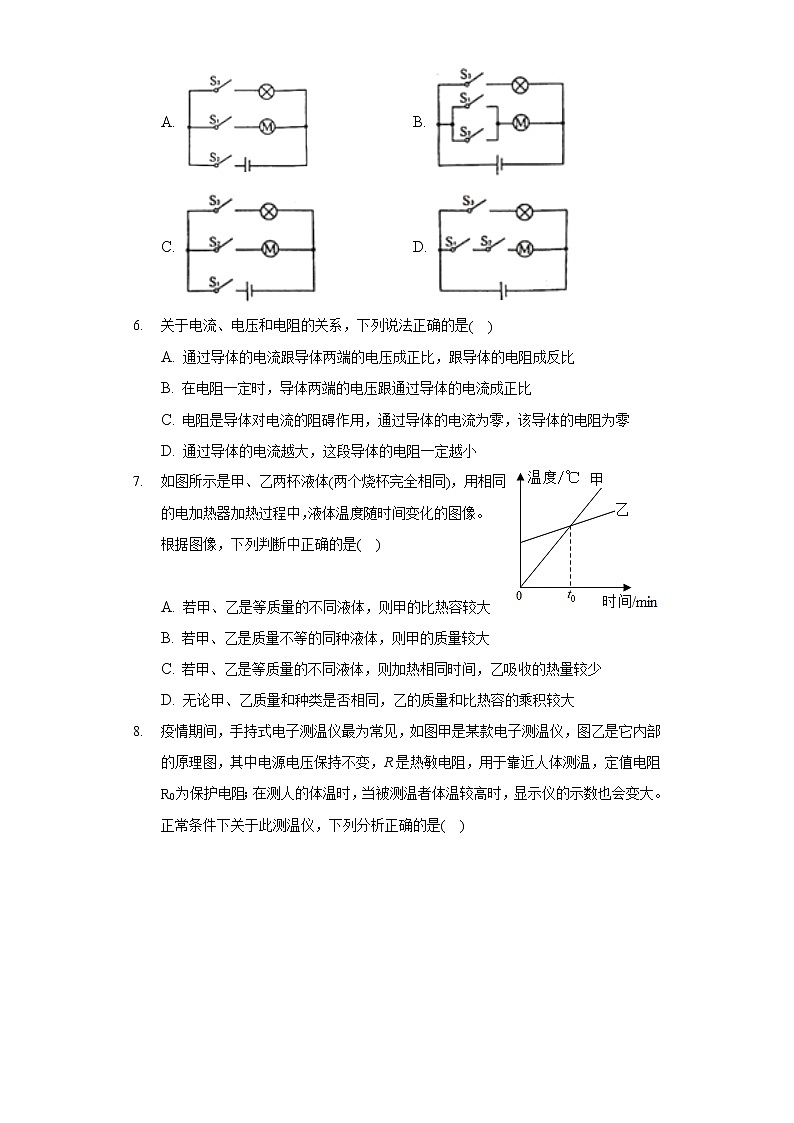

5. 某自動售貨機，它可通過手機掃碼使開關S1閉合，也可通過投幣使開關S2閉合，啟動電動機完成自動售貨；在光線較暗時光控開關S3自動閉合，接通燈泡照明。圖是某小組同學根據售貨機的功能自行設計的電路，符合上述情況的是(?)
A. B.
C. D.
6. 關于電流、電壓和電阻的關系，下列說法正確的是(?)
A. 通過導體的電流跟導體兩端的電壓成正比，跟導體的電阻成反比
B. 在電阻一定時，導體兩端的電壓跟通過導體的電流成正比
C. 電阻是導體對電流的阻礙作用，通過導體的電流為零，該導體的電阻為零
D. 通過導體的電流越大，這段導體的電阻一定越小
7. 如圖所示是甲、乙兩杯液體(兩個燒杯完全相同)，用相同的電加熱器加熱過程中，液體溫度隨時間變化的圖像。根據圖像，下列判斷中正確的是(?)

A. 若甲、乙是等質量的不同液體，則甲的比熱容較大
B. 若甲、乙是質量不等的同種液體，則甲的質量較大
C. 若甲、乙是等質量的不同液體，則加熱相同時間，乙吸收的熱量較少
D. 無論甲、乙質量和種類是否相同，乙的質量和比熱容的乘積較大

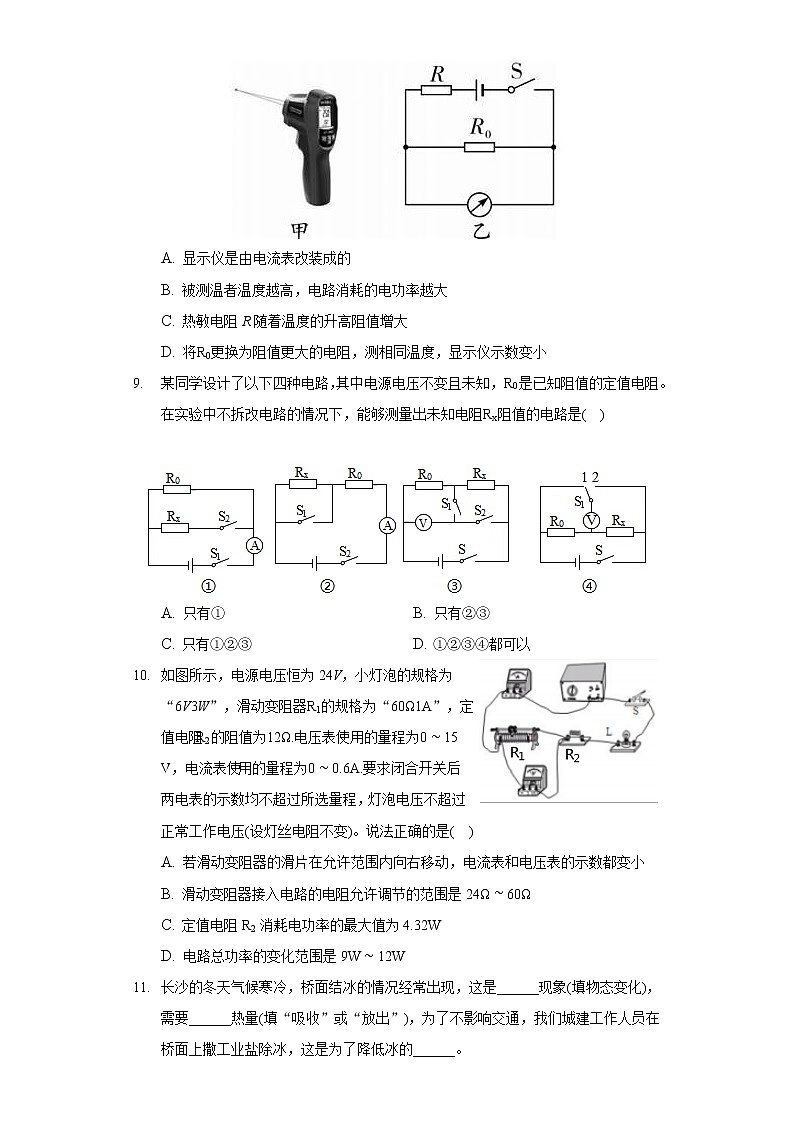

8. 疫情期間，手持式電子測溫儀最為常見，如圖甲是某款電子測溫儀，圖乙是它內部的原理圖，其中電源電壓保持不變，R是熱敏電阻，用于靠近人體測溫，定值電阻R0為保護電阻；在測人的體溫時，當被測溫者體溫較高時，顯示儀的示數也會變大。正常條件下關于此測溫儀，下列分析正確的是(?)
A. 顯示儀是由電流表改裝成的
B. 被測溫者溫度越高，電路消耗的電功率越大
C. 熱敏電阻R隨著溫度的升高阻值增大
D. 將R0更換為阻值更大的電阻，測相同溫度，顯示儀示數變小
9. 某同學設計了以下四種電路，其中電源電壓不變且未知，R0是已知阻值的定值電阻。在實驗中不拆改電路的情況下，能夠測量出未知電阻Rx阻值的電路是(?)

A. 只有① B. 只有②③
C. 只有①②③ D. ①②③④都可以
10. 如圖所示，電源電壓恒為24V，小燈泡的規格為“6V3W”，滑動變阻器R1的規格為“60Ω1A”，定值電阻R2的阻值為12Ω.電壓表使用的量程為0～15V，電流表使用的量程為0～0.6A.要求閉合開關后兩電表的示數均不超過所選量程，燈泡電壓不超過正常工作電壓(設燈絲電阻不變)。說法正確的是(?)
A. 若滑動變阻器的滑片在允許范圍內向右移動，電流表和電壓表的示數都變小
B. 滑動變阻器接入電路的電阻允許調節的范圍是?24Ω～60Ω
C. 定值電阻?R2?消耗電功率的最大值為?4.32W
D. 電路總功率的變化范圍是?9W～12W
11. 長沙的冬天氣候寒冷，橋面結冰的情況經常出現，這是______現象(填物態變化)，需要______熱量(填“吸收”或“放出”)，為了不影響交通，我們城建工作人員在橋面上撒工業鹽除冰，這是為了降低冰的______。

12. 質量相等的甲、乙兩個物體，若它們的比熱容之比為2：1，吸收的熱量之比為3：4，則甲、乙兩個物體升高的溫度之比為______；長征五號B運載火箭搭載新一代載人試驗飛船在海南文昌發射，運載火箭以液氫為燃料是利用液氫的______大，燃料燃燒會釋放出巨大的內能，通過______方式使火箭和實驗飛船的機械能增加。
13. 如圖所示為某定時炸彈的引爆電路工作原理圖，當起爆器中有電流通過時就會引爆炸彈。請你結合所學知識進行排爆分析。
(1)定時器(時鐘)安裝在______(選填“a”或“b”)導線上。在定時階段，該導線是______(選填“通”或“斷”)路，所以在定時階段起爆器不會爆炸引爆炸彈。
(2)為使該定時爆炸裝置停止工作，在定時階段應立即剪斷導線______(選填“a”或“b”)。
14. 家庭電路中，電風扇和照明燈是______(選填“串聯”或“并聯“)的，用久后扇葉上沾滿灰塵，是由于帶電體具有______的性質。
15. 如果用酒精爐燒水泡茶，將質量為5kg、溫度為10℃的水加熱(1個標準大氣壓下)，需完全燃燒42g酒精，42g酒精完全燃燒放出的熱量為______。若酒精爐效率為70%，水升高到的溫度是______[已知，。
16. 在如圖所示的電路中，R0、R1為定值電阻，R2為滑動變阻器。閉合電鍵S當滑動變阻器的滑片P向下滑動時，四個理想電表的示數都發生變化，電壓表V1、V2和V3示數的變化量分別用△U1、△U2和△U3表示，則在滑片P滑動的過程中三個電壓表的變化量之間的關系式為______。
17. 小明常用的一個插線板由一個三孔和一個二孔插座組成，并帶有開關、保險絲功能。如果接入的用電器電流過大，保險絲會熔斷，所有插座停止提供工作電壓。如果開關斷開時所有插孔都不能提供工作電壓，閉合時能提供工作電壓；根據上述現象請在圖中畫出開關、保險絲和插孔的連接方式，并把插線板與電源線接通。








18. 如圖所示L1和L2是規格相同的兩個小燈泡，都標有“3V1.5W”字樣。現有電池組(兩節新的干電池)、電流表和電壓表各一個，請你從其中選擇兩個器材，在如圖所示的空缺處填入所選器材的電路符號。要求：當開關閉合時，兩個小燈泡都能正常發光。








19. 小明用如圖甲所示實驗裝置探究a、b兩種液體的吸熱能力，在兩個相同的燒瓶內分別接入電阻絲，裝入質量相等的a、b兩種液體，并分別插入溫度計。

(1)實驗中選用的兩根電阻絲的阻值應______(選填“相同”或“不同”)。
(2)實驗中，用______(選填“A”或“B”)間接反映液體吸收熱量的多少；通過比較______(選填“A”或“B”)來判斷液體吸熱能力的強弱；
A.通電時間B.溫度計示數的變化量
(3)如表是某次的實驗數據，液體a加熱后的溫度如圖所示，請將溫度計示數填入相應表格中。
物理量
物質
質量(克)
加熱前溫度(℃)
加熱時間
加熱后溫度(℃)
液體a
150
20
10
______
液體b
150
20
10
35
分析可知，______(選填“a”或“b”)液體的吸熱能力較強。
(4)設質量為m的a液體中電阻絲的阻值為R，測出其電流為I，通電一段時間t后，溫度計的示數變化量為Δt，若不計熱量損失，則a液體的比熱容為c=______(用所給出的物理量寫出比熱容的表達式)，用該表達式計算出的比熱容會比實際值______(選填“偏大”或“偏小”)。
(5)如果在兩燒瓶中分別裝入質量相等的煤油，并接入兩根阻值不同的電阻絲，就可用這個裝置來探究電流產生的熱量與______的關系。
20. 在復習電學知識時，小明在實驗室又做了“測量小燈泡電功率”和“探究電流與電壓、電阻關系”的實驗。實驗中，所用的電源電壓為6V，小燈泡的額定電壓為3.8V，滑動變阻器的規格為“30Ω1A”。

(1)在“測量小燈泡的電功率”的實驗中，小明按圖甲所示的電路圖正確連接了電路。實物中少了兩根導線。請用筆畫線代替導線補上，將圖乙中的實物電路連接完整。
(2)連接電路時開關應______，滑動變阻器滑片P應放在最______端(選填“左”或“右”)。
(3)閉合開關后，移動變阻器的滑片，當電壓表的示數為3.8V時，電流表的示數如圖丙所示，則小燈泡的額定功率為______W。
(4)移動變阻器的滑片P，記下多組對應的電壓表和電流表的示數，并繪制成如圖丁所示的小燈泡的I?U圖象。由圖象可知：當小燈泡兩端的電壓增大時，小燈泡的電阻______(選填“變大”、“不變”或“變小”)，如果小燈泡兩端的電壓為1.9V，則小燈泡的實際功率______0.38W(選填“大于”、“小于”或“等于”)。
(5)在做“探究電流與電阻關系”的實驗時，小明所用的四個定值電阻的阻值分別為5Ω、10Ω、15Ω、20Ω.他直接利用測量小燈泡電功率時所連的電路進行實驗，他把電路中的小燈泡取下，電路的其他元件連接方式不動，把四個定值電阻分別接入電路中進行探究。如果要保證電路中各元件的安全，且用四個電阻都能順利地完成實驗，則定值電阻兩端的電壓應該在______范圍內選擇。
A.U≤3VB.2.4V≤U≤3VC.U≥3VD.3V≤U≤6V。
21. 某研究性學習小組設計了一種測定風力的裝置，其原理如圖甲所示。迎風板與一個壓敏電阻Rx連接，工作時迎風板總是正對風吹來的方向，壓敏電阻隨風力的變化而變化，已知電電壓恒為9V，定值電阻R=2Ω，電壓表量程為0～3V，壓敏電
阻Rx，與迎風板承受風力F的關系如圖乙所示。

(1)電壓表示數隨風力的增大而______(選填“增大”“減小”或“不變”)。
(2)求無風時定值電阻R消耗的電功率。
(3)求該裝置所能測量的最大風力。
22. 如圖甲所示是小明家新購買的電熱水壺，他發現水壺有一銘牌如圖乙所示。待電熱水壺注滿水后，他關閉了家中的其他用電器，只讓電熱水壺工作，觀察到家里的電能表(如圖丙所示)的轉盤1min轉了50圈，能使壺中水的溫度從25℃升高到35℃.請你結合電熱水壺上的銘牌和電能表實物圖提供的有關參數信息，忽略溫度對電阻的影響。求：

(1)電熱水壺正常工作的電阻；
(2)電熱水壺中水的溫度從25℃升高到35℃吸收的熱量；
(3)此時電路的實際電壓。







答案和解析

1.【答案】D

【解析】解：
A、大慶地處我國北部，在12月份的最低氣溫可達零下30℃左右，故A不符合實際情況；
B、日光燈的功率在40W左右，通過的電流0.2A左右，故B不符合實際情況；
C、普通家用電飯鍋加熱擋的功率約為1000W左右，故C不符合實際情況；
D、高壓鍋內的氣壓高于一個大氣壓，在使用過程中，鍋內水的沸點約為110℃～120℃，故D符合實際情況。
故選：D。
不同物理量的估算，有的需要憑借生活經驗，有的需要簡單的計算，有的要進行單位的換算，最后判斷最符合實際的是哪一個。
此題重點考查學生生活中物理知識的積累。涉及到的知識廣泛，學生要想準確的完成此類題要注意認真觀察生活和對生活中一些常見的物理量記憶。

2.【答案】A

【解析】解：A、在標準大氣壓下，?5℃的冰塊放在足量的?0℃的水中不會熔化，因為冰塊能夠達到熔點0℃，但不能繼續吸熱，故A不可能發生；
B、水的溫度達到?102℃仍不能沸騰，因為水的沸點與氣壓有關，故B可能發生；
C、物體吸收熱量溫度保持不變，如晶體熔化過程中，吸熱溫度不變，故C可能發生；
D、濕衣服放在溫度低的地方比放在溫度高的地方干得快，因為表面積和空氣流動速度也影響蒸發快慢，故D可能發生。
故選：A。
(1)晶體熔化的條件：達到熔點，繼續吸熱。
(2)液體的沸點與大氣壓有關，氣壓越大，沸點越高。
(3)晶體在熔化過程中，吸熱溫度不變。
(4)影響蒸發快慢的因素：液體的溫度、表面積、空氣流動速度。
深入理解熔化的條件和特點、沸點與氣壓關系，知道影響蒸發快慢的因素，可解答此題。

3.【答案】B

【解析】解：A、熱值是燃料的特性，與燃燒情況無關，故A錯誤；
B、使燃料燃燒更充分，可以增大有效利用的能量，提高熱機的效率，故B正確；
C、任何機器的做功時都不可避免的做額外功，效率不可能達到100%，故C錯誤；
D、熱值是燃料的特性，與放出熱量的多少無關，故D錯誤。
故選：B。
(1)熱值是燃料的一種特性，它只與燃料的種類有關，與燃料的質量、燃燒程度等均無關；
(2)熱機效率是指用來做有用功的能量與燃料完全燃燒產生的能量之比，在工作過程中，損失的能量越少，熱機的效率越高；
(3)任何機器在做功時都不可避免的做額外功，效率不可能達到100%。
本題主要考查了熱值的概念和熱機效率，關鍵是知道熱值是燃料的一種特性。

4.【答案】D

【解析】解：
A、柴油機和汽油機的結構不同：柴油機的氣缸上是噴油嘴，汽油機的頂部有火花塞，故A錯誤；
B、在吸氣沖程，柴油機吸入氣缸的只是空氣，汽油機吸入氣缸的是汽油和空氣的混合物，故B錯誤；
C、在做功沖程，汽油機的點火方式叫點燃式，柴油機的點火方式叫壓燃式，故C錯誤；
D、柴油機的壓縮比例更大，柴油機燃氣壓強比汽油機的更高，故D正確。
故選：D。
柴油機和汽油機的主要區別：
(1)汽油機在吸氣沖程中吸入了汽油和空氣的混合氣體，在壓縮沖程中，機械能轉化為內能，內能增大，溫度升高，汽油機氣缸頂端有個火花塞，此時火花塞噴出電火花，點燃汽油，產生高溫高壓的燃氣推動活塞做功。
(2)柴油機在吸氣沖程中吸入空氣，在壓縮沖程中，機械能轉化為內能，空氣的內能增大；柴油機氣缸頂端有個噴油嘴，此時噴油嘴噴出霧狀的柴油，柴油遇到高溫的空氣，達到著火點而燃燒，點燃方式是壓燃式，燃燒產生高溫高壓的燃氣推動活塞做功，柴油機的壓縮比例更大、溫度更高、做功更多，效率更高。
本題考查了學生對汽油機和柴油機區別的掌握，屬于熱機基礎內容的考查，識記性內容，比較簡單。

5.【答案】B

【解析】解：由題意可知，通過手機掃碼使開關S1閉合或通過投幣使開關S2閉合都能啟動電動機完成自動售貨，
由并聯電路中各支路獨立工作、互不影響可知，開關S1和開關S2應并聯共同控制電動機；
由題知，在光線較暗時光控開關S3自動閉合，接通燈泡照明，則燈泡與電動機并聯能獨立工作，且只由光控開關S3控制，
綜上結合選項可知，只有B圖符合題意。
故選：B。
根據題意可知，通過手機掃碼和投幣都可以啟動電動機完成自動售貨，說明開關S1和開關S2可以獨立工作、互不影響即為并聯，
再由照明燈泡與電動機工作時互不影響可知電動機與照明燈并聯，且照明燈泡只由光控開關控制，據此分析進行解答。
本題考查了串、并聯電路的設計，解答時可以根據題意分析選項找出符合要求的選項即可。

6.【答案】A

【解析】解：
A.由歐姆定律可知，通過導體的電流跟導體兩端的電壓成正比，跟導體的電阻成反比，故A正確；
B.在電阻一定時，通過導體的電流跟導體兩端的電壓成正比，根據電壓是電流形成的原因可知，不能說導體兩端的電壓跟通過導體的電流成正比，故B錯誤；
CD.電阻是導體對電流的阻礙作用，但電阻是導體本身的一種性質，與通過的電流無關，所以通過導體的電流為零時或通過導體的電流越大時，導體的電阻不變，故CD錯誤。
故選：A。
(1)歐姆定律內容：導體中的電流跟導體兩端的電壓成正比，跟導體的電阻成反比；
(2)電壓是使自由電荷發生定向移動形成電流的原因；
(3)電阻是導體本身的一種性質，只與導體的材料、長度、橫截面積和溫度有關，與導體兩端的電壓和通過的電流無關。
本題考查了學生對歐姆定律內容和影響電阻大小因素以及電流形成的了解與掌握，是一道基礎題目。

7.【答案】D

【解析】解：用相同的加熱器加熱甲、乙兩種液體，加熱相同時間，表示甲、乙吸收的熱量相同，由圖象可知，甲升高的溫度比乙升高的溫度大，根據可知：
A、當和m相同時，Δt越大，c就越小，即質量相同的不同液體，吸收相同的熱量，升高溫度大的液體比熱容小，故A錯誤；
B、當和c相同時，Δt越大，m就越小，即同一種液體，吸收相同的熱量，升高溫度大的液體質量小，做B錯誤；
C、用相同的加熱器加熱相同時間，表示物質吸收的熱量相同，故C錯誤；
D、當加熱相同時間，甲、乙吸收的熱量相同，根據可知，當相同時，Δt越小，c與m的乘積就越大，故D正確。
故選：D。
用相同的加熱器加熱甲、乙兩種液體，加熱相同時間，表示甲、乙吸收的熱量相同，由圖象可知，甲升高的溫度比乙升高的溫度大，根據可解答。
本題主要考查比熱容概念和熱量的計算，正確理解用相同的加熱器，加熱相同時間表示物質吸收的熱量相同是解題的關鍵，根據公式做答是解題的技巧。

8.【答案】B

【解析】解：A、因為顯示儀與R0并聯，所以顯示儀是電壓表，故A錯誤；
B、被測溫者溫度越高，說明電壓表示數越大，由歐姆定律可知，電路電流越大，由P=UI可知，電路消耗的功率也越大，故B正確；
C、被測溫者溫度越高，說明電壓表示數越大，由歐姆定律可知，電路電流變大，由串聯電路電壓特點可知，R兩端電壓越小，由R=UI可知，熱敏電阻的阻值隨溫度的升高而減小，故C錯誤；
D、溫度相同，說明熱敏電阻的阻值不變，將R0更換為阻值更大的電阻，由串聯電路分壓特點可知，R0兩端分得的電壓變大，因此顯示儀示數會變大，故D錯誤。
故選：B。
根據電路圖可知，R與R0串聯，顯示儀與R0并聯；
(1)根據電流表和電壓表的正確使用確定顯示儀是電流表還是電壓表；
(2)根據電壓表示數和歐姆定律可知電路電流的變化，再根據P=UI可知電路消耗的電功率的變化；
(3)根據串聯電路分壓的特點和歐姆定律可知熱敏電阻隨溫度的變化；
(4)當溫度相同，說明熱敏電阻的阻值不變，若將R0更換為阻值更大的電阻，由串聯電路分壓特點可知顯示儀示數的變化。
本題考查串聯電路的規律及歐姆定律和電功率公式的運用，關鍵是題干中獲取有效的信息，難度不大。

9.【答案】C

【解析】
【分析】
要測量電阻阻值，需要測出電阻兩端電壓與通過電阻的電流，然后應用歐姆定律求出電阻阻值；分析圖示電路圖，應用串并聯電路特點與歐姆定律分析答題。
利用電壓表或電流表測未知電阻的阻值，就是根據串聯電路的電流特點或并聯電路的電壓特點想辦法得出未知電阻兩端的電壓和電流，然后根據歐姆定律求出未知電阻的阻值。
【解答】
由圖知，
①只閉合S1時，電路是只有R0的基本電路，電流表測量通過R0的電流I0；再閉合S2，兩只電阻并聯，電流表測量干路電流I，根據電源電壓不變列式I0R0=(I?I0)Rx可求出Rx的阻值，故能測出Rx阻值。
②只閉合S2時，兩電阻串聯，電流表測電路中電流I1；兩開關都閉合時只有R0接入電路中，電流表測此時電路中電流I0，根據電源電壓不變列式I1(R0+Rx)=I0R0可求出Rx的阻值，故能測出Rx阻值。
③閉合開關S、S2，兩只電阻串聯，電壓表測量電源電壓為U；閉合S，斷開S2，閉合S1，電壓表測量電阻R0兩端電壓U0，根據電路電流相等列式UR0+Rx=U0R0可求出Rx的阻值，故能測出Rx阻值。
④閉合開關S，S1接1，兩只電阻串聯，電壓表測量R0兩端電壓為U0；S1接2，電壓表正負接線柱接反，不能測量Rx兩端電壓為Ux，故不能測出Rx阻值。
故只有①②③可行。
故選C。??
10.【答案】D

【解析】解：(1)當滑片向右移動時，滑動變阻器接入電路的阻值變大，則電路的總電阻變大，由歐姆定律可知電路電流變小，即電流表示數變??；
因串聯電路起分壓作用，因此滑動變阻器分得的電壓變大，即電壓表示數變大，故A錯誤；
(2)由功率公式P=UI可得，燈泡的額定電流，則電路中電流不能超過0.5A；
由歐姆定律得，燈泡的電阻；
①當滑動變阻器接入電阻最小時，電路中電流應為0.5A時，由歐姆定律可得：；
則R1=24V0.5A?12Ω?12Ω=24Ω；
所以電路的總功率：；
電阻R2消耗電功率的最大值：，故C錯誤；
②當電壓表示數為U1=15V時，此時燈泡及電阻R2上電壓U2=U?U1=24V?15V=9V；
則此時電路中的電流I1=U2RL+R2=9V12Ω+12Ω=0.375A；
則電路的總功率：P′=UI1=24V×0.375A=9W；
電路總功率的變化范圍是9W～12W，故D正確；
則此時滑動變阻器的接入電阻R1′=U1I1=15V0.375A=40Ω；
即滑動變阻器允許接入的電阻范圍為24Ω～40Ω，故B錯誤。
故選：D。
由圖可知燈泡、電阻及滑動變阻器為串聯，電流表測量電路電流，電壓表測量滑動變阻器兩端電壓；
(1)當滑片向右移動時，滑動變阻器接入電路的阻值變小，根據串聯電路電阻特點和歐姆定律可知電路電流的變化，根據串聯電路分壓規律可知滑動變阻器兩端電壓的變化；
(2)已知燈泡的額定電壓及額定功率則可求出燈泡的電阻及額定電流，比較額定電流及電流表的最大量程，可得出電路中允許通過的最大電流，進一步求出定值電阻R2消耗電功率的最大值、電路消耗的最大功率；
由圖可知燈泡、電阻及滑動變阻器為串聯，根據串聯電路的特點和歐姆定律求出滑動變阻器接入電路的阻值；隨著滑動變阻器接入電阻的增大，電路中電流減小，故電流表不會超過量程，由串聯電路的電壓規律可得出電壓表示數越大，則當電壓表達最大電壓時，滑動變阻器的阻值為最大允許接入阻值，再求出此時電路的總功率。
本題難點在于如何分析得出兩電表及燈泡的額定電流與滑動變阻器阻值的關系，并能求出滑動變阻器對應的阻值，進一步求出電功率；對學生的分析能力要求較高。

11.【答案】凝固? 放出? 熔點

【解析】解：橋面結冰是液態水變?yōu)楣虘B(tài)的冰是凝固放熱現象；鹽水降低冰的熔點，撒工業鹽后，使冰更容易熔化，達到除冰的目的。
故答案為：凝固；放出；熔點。
物體由液態變?yōu)楣虘B(tài)是凝固放熱現象；鹽水降低冰的熔點，使冰更容易熔化。
本題考查的是凝固及其放熱情況，屬于物態變化章節的基礎考查，要求同學們能夠利用所學物理知識解釋生活中的現象。

12.【答案】3：8 熱值? 做功

【解析】解：由可得，
則甲、乙兩個物體升高的溫度之比：：8；
由于液氫的熱值比較大，由得，相同質量的液氫比其他燃料完全燃燒時放出的熱量多，因此選擇液氫作為燃料；
液氫燃燒時燃氣對火箭做功，即液氫燃燒釋放巨大的內能通過做功的方式使火箭和實驗飛船的機械能變大。
故答案為：3：8；熱值；做功。
(1)已知甲、乙的質量之比、比熱容之比以及吸收的熱量之比，根據求出它們升高的溫度之比。
(2)熱值是指1千克的某種燃料完全燃燒后釋放的能量，熱值越大的燃料在完全燃燒相同質量的燃料時，釋放出的熱量越多，所以在選擇火箭燃料時首先應該考慮燃料熱值的大小。改變物體內能的方法有兩個：做功和熱傳遞。
本題考查了考查了學生對熱量計算公式的掌握和運用，代入比值時要細心，防止因顛倒出錯，還考查了改變物體內能的方式、氫的熱值較大特點的應用，屬于基礎題。

13.【答案】b 通? a

【解析】解：
(1)裝置在拆除前，起爆器被短路，所以不工作，起爆器上沒有電流通過，因此定時器(鐘表)應該安裝在b導線上。在定時階段，該導線是通路，此時起爆噐被短路，電流不能通過起爆器，所以在定時階段起爆器不會爆炸引爆炸彈；
(2)定時器(時鐘)接在b導線上，在定時階段，電路是通路，所以相當于是閉合的開關；為使爆炸裝置停止工作，應剪斷線a，這樣電路就會因沒有電源而處于斷路狀態。
故答案為：(1)b；通；(2)a。
裝置在拆除前，起爆器被短路，起爆器不工作；如果剪斷a線，則電路處于斷路狀態，沒有電流通過。據此分析回答。
此類題目是考查電路的三種狀態的實際應用，短路包括電源短路和用電器短路，用電器短路時，用電器中沒有電流通過，重點是能夠識別電路。

14.【答案】并聯? 吸引輕小物體

【解析】解：
由于家庭電路中的電風扇和照明燈是互不影響的，所以是并聯的關系；
扇葉和空氣摩擦，扇葉帶了電，由于帶電體能吸引輕小物體，所以灰塵被吸在扇葉上。
故答案為：并聯；吸引輕小物體。
(1)串聯電路中各用電器相互影響，一處斷路，其它用電器也停止工作；并聯電路中電流有多條路徑，一條支路的通斷不影響其它支路的工作。
(2)帶電體能吸引輕小物體。
此題考查了家庭電路的特點、帶電體的基本性質等知識點，難度不大。

15.【答案】1.26×106? 52℃

【解析】解：(1)酒精的質量，
42g酒精完全燃燒放出的熱量為：；
(2)由可得水吸收的熱量為：，
由可得水升高到的溫度為：。
故答案為：1.26×106；52℃。
(1)酒精的質量和熱值已知，根據可得酒精完全燃燒放出的熱量；
(2)由題可知酒精爐的效率為70%，則水吸收的熱量，根據可得水升高到的溫度。
本題考查了學生對吸熱公式、燃料完全燃燒放熱公式以及效率公式的掌握和應用，注意對升高了的溫度與升高到的溫度(末溫)的理解。

16.【答案】△U2=△U1+△U3

【解析】解：由電路圖可知，R0與R1、R2串聯，電壓表V1測R1兩端的電壓，電壓表V2測R2兩端的電壓，電壓表V3測R1與R2串聯的總電壓，電流表測電路中的電流；
設滑片移動前后，電路中的電流分別為I1、I2，
由I=UR可得，電壓表V1示數的變化量：
△U1=U1?U1′=I1R1?I2R1=(I1?I2)R1=△IR1，
因串聯電路中總電壓等于各分電壓之和，
所以，電壓表V2示數的變化量：
△U2=U2′?U2=(U?I2R1?I2R0)?(U?I1R1?I1R0)=(I1?I2)R1+(I1?I2)R0=△IR1+△I2R0，
電壓表V3示數的變化量：
△U3=U3′?U3=(U?I2R0)?(U?I1R0)=(I1?I2)R0=△IR0，
綜上可知，△U2=△U1+△U3。
故答案為：△U2=△U1+△U3。
由電路圖可知，R0與R1、R2串聯，電壓表V1測R1兩端的電壓，電壓表V2測R2兩端的電壓，電壓表V3測R1與R2串聯的總電壓，電流表測電路中的電流；設出滑片移動前后電路中的電流，根據歐姆定律求出電壓表V1示數的變化量，根據串聯電路的電壓特點和歐姆定律求出電壓表V2、V3示數的變化量，然后得出答案。
本題考查了串聯電路的特點和歐姆定律的應用，分清電路的連接方式和電表所測的電路元件是關鍵，要注意R1兩端的電壓增大時R0和R2兩端的電壓應減小，反之增大。

17.【答案】解：開關接在火線上，保險絲接在火線上，三孔插座是左零線、右火線、上接地，如下圖所示：


【解析】三孔插座的接法：上面接地線，左邊接零線，右邊接火線，為了安全火線一定要接入保險絲。
本題考查家庭電路的連接，掌握家庭電路的燈泡、開關、三孔插座、兩孔插座、保險絲的接法，同時考慮使用性和安全性。

18.【答案】解：(1)要使兩只燈泡并聯，經過燈泡L1的電流不能經過L2，所以圖中最右側為電源；為保證燈泡L1有電流通過，左側必須接入電流表。電路連接如下：


【解析】要使燈泡發光則必須有電源；電流表在電路中相當于短路，并且與用電器串聯；電壓表與被測電路并聯，電壓表在電路中相當于開路。
本題考查學生對電流表和電壓表的使用。是基礎題，難度不大。

19.【答案】相同? AB48bI2RtmΔt? 偏大? 電阻

【解析】解：(1)甲中兩電阻絲串聯，通過的電流相同，通電時間相同，為控制吸熱相同，根據Q=I2Rt可知，實驗中選用的兩根電阻絲的阻值應不同；
(2)根據轉換法，實驗中，用通電時間間接反映液體吸收熱量的多少；選A；
根據比較吸熱能力的方法，通過比較溫度計示數的變化量來判斷液體吸熱能力的強弱；選B；
(3)圖乙中溫度計分度值為1℃，示數為48℃；由表中數據，加熱相同時間，b升溫小，故b液體的吸熱能力較強；
(4)設質量為m的a液體中電阻絲的阻值為R，測出其電流為I，通電一段時間t后，若不計熱量損失，液體吸熱為：
Q=I2Rt，則a液體的比熱容為：
c=QmΔt=I2RtmΔt，實際上放出的熱量不能完全被液體吸收，即分子變小，用該表達式計算出的比熱容會比實際值偏大；
(5)如果在兩燒瓶中分別裝入質量相等的煤油，并接入兩根阻值不同的電阻絲，通過的電流相同，通電時間相同，就可用這個裝置來探究電流產生的熱量與電阻的關系。
故答案為：(1)相同；(2)A；B；(3)48；b；(4)I2RtmΔt；偏大；(5)電阻。
(1)(2)(3)我們使用相同加熱器通過加熱時間的長短來比較吸熱多少，這種方法叫轉化法。
比較物質吸熱能力的方法：
使相同質量的不同物質吸收相同的熱量(即加熱相同的時間)，比較溫度的變化，溫度變化小的吸熱能力強；為控制吸熱相同，結合串聯電路電流的規律和焦耳定律Q=I2Rt分析；
(4)根據焦耳定律求出電阻絲產生的熱量得出液體吸收的熱量；根據c=QmΔt求出液體的比熱容；根據實際上放出的熱量不能完全被液體吸收分析；
(5)電流通過導體產生的熱量與通過的電流、導體的電阻和通電時間有關，研究與其中一個因素的關系時，要控制另外兩個因素不變，結合串聯電路電流的規律分析。
本題比較不同物質的吸熱能力，考查控制變量法、轉換法的應用和比較吸熱能力的方法，同時也考查了焦耳定律，為熱學中兩個重要實驗。

20.【答案】(1)；(2)斷開；左；(3)1.52；(4)變大；大于；(5)B

【解析】解：(1)由圖甲所示電路圖可知，燈泡與滑動變阻器串聯，電壓表與燈泡并聯，電流表串聯在電路中，根據燈泡的額定電壓為3.8V可知電壓表的量程選0～15V，則實物電路圖如圖所示：

(2)為保護電路，在連接電路時，應斷開開關；在閉合開關之前，滑動變阻器應處于最大阻值，即在左端；
(3)當電壓表的示數為3.8V，燈泡正好正常工作，由乙圖：電流表的量程為0～0.6A，分度值為0.02A，所以通過燈泡的電流I=0.4A，
則燈泡的額定功率；
(4)由圖象可知：UI的比值隨電壓的增大而增大，根據R=UI可知對應的電阻是逐漸增大。
如果小燈泡兩端的電壓為1.9V，即：，
由于燈泡的電阻隨電壓的增大而增大，則通過燈泡的實際電流，
所以，。
(5)探究電流與電阻的關系”實驗時，應控制不同電阻的電壓保持不變，根據把5Ω、10Ω、15Ω、20Ω分別接入電路中進行探究，保證電路中各元件的安全，且用四個電阻都能順利地完成實驗：
因電流表的量程為0～0.6A，所以電路中的最大電流為0.6A，當接入最小的電阻5Ω時，電壓表示數即為允許的最大電壓；
因變阻器的最大阻值為30Ω，當變阻器電阻全部連入電路中時，若接入最大的電阻，此時電路中的最小電流，定值電阻的最小電壓。
所定值電阻兩端的電壓應該在?2.4V≤U≤3V范圍內，故選B。
故答案為：(1)；(2)斷開；左；(3)1.52；(4)變大；大于；(5)B。
(1)在“測量小燈泡的電功率”的實驗中，根據燈泡的額定電壓判斷出電壓表的量程，然后根據滑動變阻器的使用和電壓表并聯使用的特點連接實物電路圖。
(2)連接電路時，開關應斷開；在閉合開關之前，滑動變阻器應處于最大阻值處，是為了防止電流過大燒壞電路元件；
(3)根據電表的量程和分度值讀出電表的示數，根據P=UI即可計算燈泡的額定功率；
(4)根據R=UI得出燈泡的電阻與與電壓的關系，然后根據歐姆定律判斷出燈泡的實際電流，利用P=UI即可判斷實際功率的大小。
(5)“探究電流與電阻的關系”實驗時，應控制不同值電阻的電壓保持不變，電流表允許通過的最大電流為
，根據歐姆定律，，，在求定值電阻兩端的最大電壓時，應以最小的定值電阻為準；
當選用最大的定值電阻20Ω時，且變阻器連入電路中的電阻最大時，電路中的電流最小，根據串聯電路電流的特點，即通過定值電阻的最小電流，，所以，，所以，在求定值電阻兩端的最小電壓時，應以最大的定值電阻為準。
本題測量連接實物電路圖、燈泡電功率，考查額定功率的計算、影響電阻大小的因素、實際功率的大小的計算，在探究電流與電阻的關系實驗中主要考查了控制變量法的運用及完成實驗對定值電阻的電壓要求，最后兩問難度大，綜合性強，對能力要求高。

21.【答案】(1)增大；
解：(2)由圖象可知，當無風時，電阻Rx=16Ω，
因串聯電路中總電阻等于各分電阻之和，
所以，電路中的電流：
I=UR+Rx=9V2Ω+16Ω=0.5A，
定值電阻R消耗的電功率：
PR=I2R=(0.5A)2×2Ω=0.5W；
(3)當所測風力最大時，Rx的阻值最小，電路中電流最大，則電壓表的示數UR=3V最大，
因串聯電路中總電壓等于各分電壓之和，
所以，Rx兩端的電壓：
Ux=U?UR=9V?3V=6V，
因串聯電路中各處的電流相等，
所以，電路中的電流：
I′=URR=3V2Ω=1.5A，
則壓敏電阻的阻值：
Rx′=UxI′=6V1.5A=4Ω，
由圖乙可知，該裝置所能測量的最大風力為720N。
答：(2)無風時，定值電阻R消耗的電功率為0.5W；
(3)該裝置所能測量的最大風力為720N。

【解析】
【分析】
(1)由甲電路圖可知，R與Rx串聯，電壓表測R兩端的電壓，由圖乙可知風力增大時Rx阻值的變化，根據歐姆定律可知電路中電流的變化和電壓表示數的變化；
(2)由圖乙可知無風時Rx的阻值，根據電阻的串聯和歐姆定律求出電路中的電流，再根據P=I2R求出定值電阻R消耗的電功率；
(3)當所測風力最大時，Rx的阻值最小，電路中電流最大，則電壓表的示數最大，根據歐姆定律求出電壓表示數最大時電路中的電流，再根據歐姆定律求出壓敏電阻的阻值，根據圖乙可知該裝置所能測量的最大風力。
本題考查了串聯電路的特點和歐姆定律的應用，關鍵是根據圖象獲取有用的信息，有一定的難度。
【解答】
解：(1)由甲電路圖可知，R與Rx串聯，電壓表測R兩端的電壓，
由圖乙可知，風力增大時，Rx的阻值減小，電路中的總電阻減小，電源電壓一定，由I=UR可知，電路中的電流增大，
由U=IR可知，R兩端的電壓增大，即電壓表的示數增大；
故答案為：增大；
(2)見答案；
(3)見答案。??
22.【答案】解：
(1)由P=U2R得電熱水壺正常工作的電阻：；
(2)水的體積V=1L=1×10?3m3，
由ρ=mV得水的質量：m=ρV=1×103kg/m3×1×10?3m3=1kg，
水從25℃升高到35℃吸收的熱量：；
(3)3000r/(kW?h)表示每消耗1kW?h的電能，電能表的轉盤轉3000r，
則轉盤轉50r時，電水壺消耗的電能：W=503000kW?h=160kW?h，
電熱水壺的實際功率：，
由P=U2R可得電熱水壺兩端的實際電壓：。

【解析】(1)知道電熱水壺的額定功率、額定電壓，利用P=U2R求電熱水壺正常工作的電阻；
(2)知道水的體積，利用ρ=mV求水的質量，再利用求水從25℃升高到35℃吸收的熱量；
(3)3000r/(kW?h)表示每消耗1kW?h的電能，電能表的轉盤轉3000r，據此求轉盤轉50r消耗的電能，再利用P=Wt求電熱水壺的實際功率，再利用P=U2R求電熱水壺兩端的實際電壓(忽略溫度對電阻的影響)。
本題為電功和熱量的綜合計算題，考查了密度公式、吸熱公式、電功率公式的應用，涉及到電能表參數的理解，要求靈活應用相關公式。
