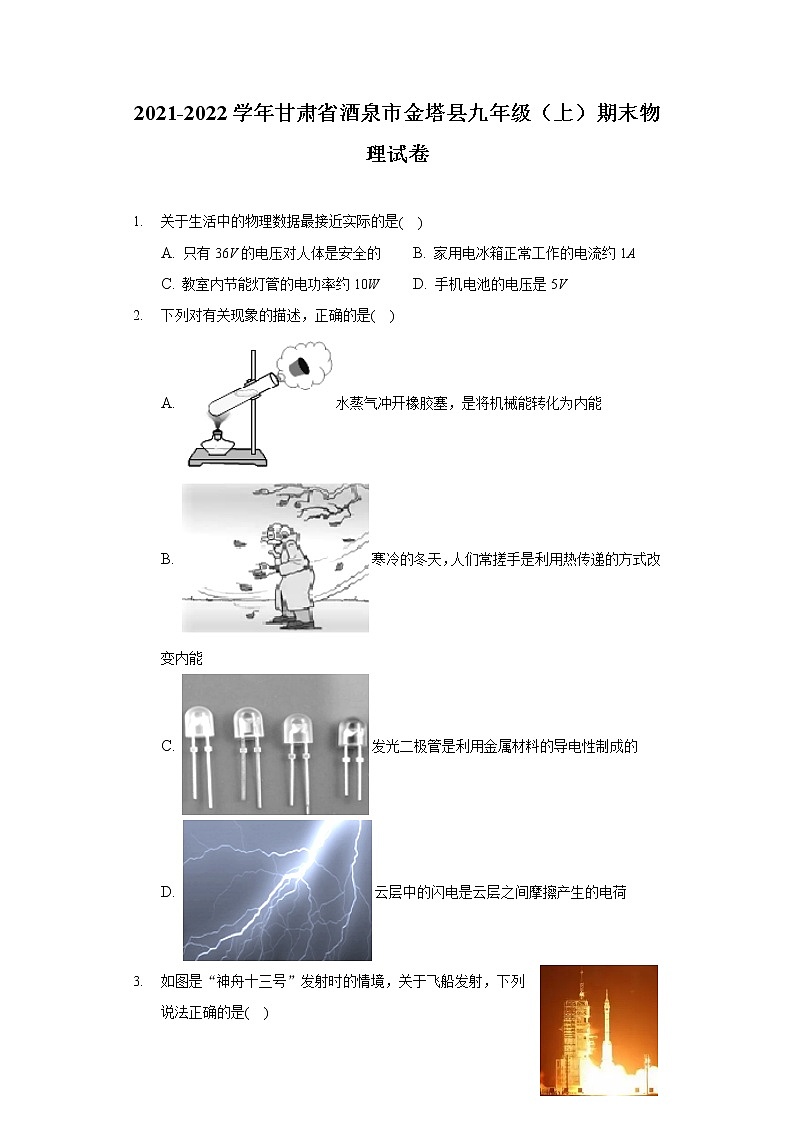

2021-2022學年甘肅省酒泉市金塔縣九年級（上）期末物理試卷

這是一份2021-2022學年甘肅省酒泉市金塔縣九年級（上）期末物理試卷，共21頁。試卷主要包含了4A，下列計算正確的是，6kW?h，5V，小燈泡額定電壓為2，5V時，另一表示數0，【答案】C，【答案】A，【答案】B等內容，歡迎下載使用。
?
2021-2022學年甘肅省酒泉市金塔縣九年級（上）期末物理試卷

1. 關于生活中的物理數據最接近實際的是(?)
A. 只有36V的電壓對人體是安全的 B. 家用電冰箱正常工作的電流約1A
C. 教室內節能燈管的電功率約?10W D. 手機電池的電壓是5V
2. 下列對有關現象的描述，正確的是(?)
A. 水蒸氣沖開橡膠塞，是將機械能轉化為內能
B. 寒冷的冬天，人們常搓手是利用熱傳遞的方式改變內能
C. 發光二極管是利用金屬材料的導電性制成的
D. 云層中的閃電是云層之間摩擦產生的電荷

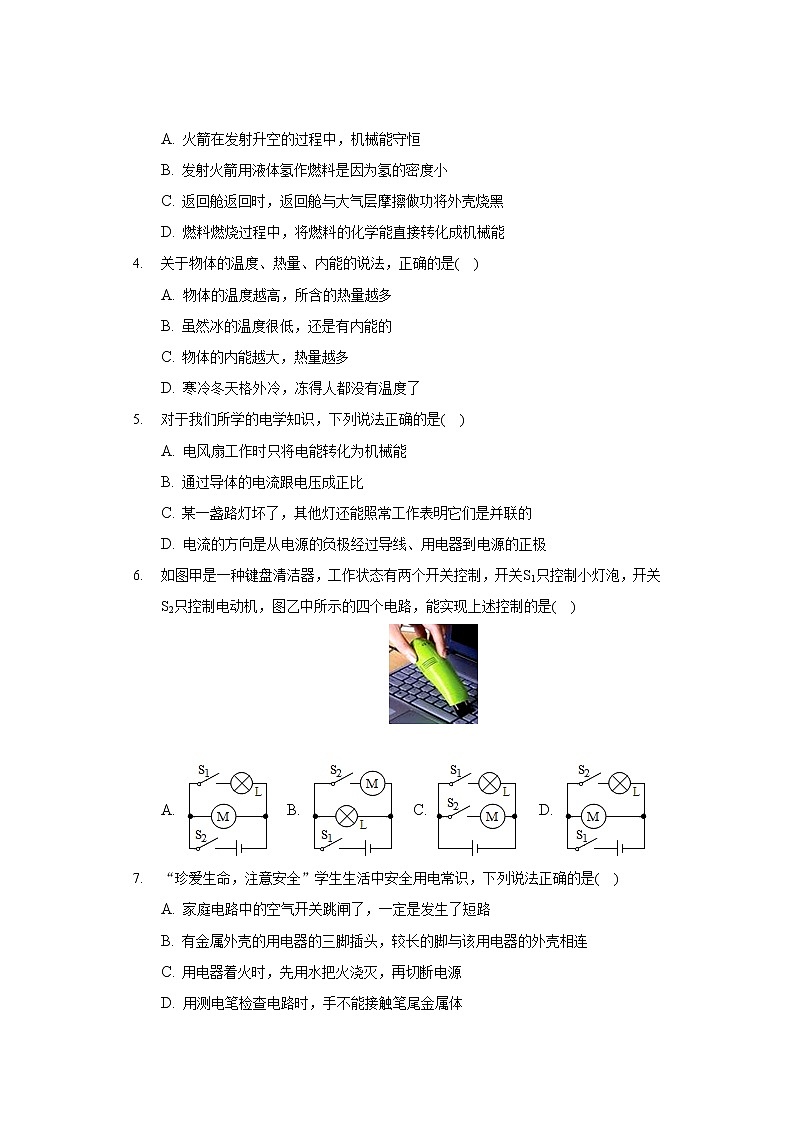

3. 如圖是“神舟十三號”發射時的情境，關于飛船發射，下列說法正確的是(?)


A. 火箭在發射升空的過程中，機械能守恒
B. 發射火箭用液體氫作燃料是因?yàn)闅涞拿芏刃?br /> C. 返回艙返回時，返回艙與大氣層摩擦做功將外殼燒黑
D. 燃料燃燒過程中，將燃料的化學能直接轉化成機械能
4. 關于物體的溫度、熱量、內能的說法，正確的是(?)
A. 物體的溫度越高，所含的熱量越多
B. 雖然冰的溫度很低，還是有內能的
C. 物體的內能越大，熱量越多
D. 寒冷冬天格外冷，凍得人都沒有溫度了
5. 對于我們所學的電學知識，下列說法正確的是(?)
A. 電風扇工作時只將電能轉化為機械能
B. 通過導體的電流跟電壓成正比
C. 某一盞路燈壞了，其他燈還能照常工作表明它們是并聯的
D. 電流的方向是從電源的負極經過導線、用電器到電源的正極
6. 如圖甲是一種鍵盤清潔器，工作狀態有兩個開關控制，開關S1只控制小燈泡，開關S2只控制電動機，圖乙中所示的四個電路，能實現上述控制的是(?)

A. B. C. D.
7. “珍愛生命，注意安全”學生生活中安全用電常識，下列說法正確的是(?)
A. 家庭電路中的空氣開關跳閘了，一定是發生了短路
B. 有金屬外殼的用電器的三腳插頭，較長的腳與該用電器的外殼相連
C. 用電器著火時，先用水把火澆滅，再切斷電源
D. 用測電筆檢查電路時，手不能接觸筆尾金屬體

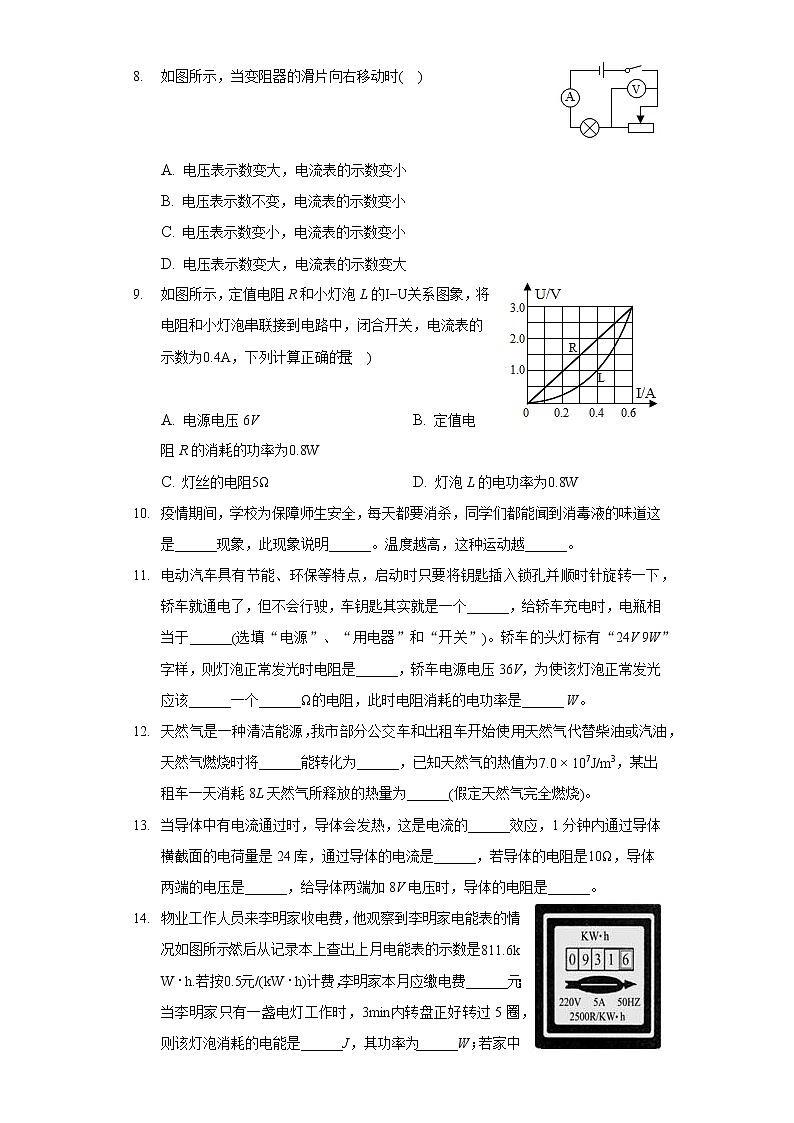

8. 如圖所示，當變阻器的滑片向右移動時(?)


A. 電壓表示數變大，電流表的示數變小
B. 電壓表示數不變，電流表的示數變小
C. 電壓表示數變小，電流表的示數變小
D. 電壓表示數變大，電流表的示數變大
9. 如圖所示，定值電阻R和小燈泡L的I?U關系圖象，將電阻和小燈泡串聯接到電路中，閉合開關，電流表的示數為0.4A，下列計算正確的是(?)

A. 電源電壓6V B. 定值電阻R的消耗的功率為0.8W
C. 燈絲的電阻5Ω D. 燈泡L的電功率為0.8W
10. 疫情期間，學校為保障師生安全，每天都要消殺，同學們都能聞到消毒液的味道這是______現象，此現象說明______。溫度越高，這種運動越______。
11. 電動汽車具有節能、環保等特點，啟動時只要將鑰匙插入鎖孔并順時針旋轉一下，轎車就通電了，但不會行駛，車鑰匙其實就是一個______，給轎車充電時，電瓶相當于______(選填“電源”、“用電器”和“開關”)。轎車的頭燈標有“24V 9W”字樣，則燈泡正常發光時電阻是______，轎車電源電壓36V，為使該燈泡正常發光應該______一個______Ω的電阻，此時電阻消耗的電功率是______ W。
12. 天然氣是一種清潔能源，我市部分公交車和出租車開始使用天然氣代替柴油或汽油，天然氣燃燒時將______能轉化為______，已知天然氣的熱值為7.0×107J/m3，某出租車一天消耗8L天然氣所釋放的熱量為______(假定天然氣完全燃燒)。
13. 當導體中有電流通過時，導體會發熱，這是電流的______效應，1分鐘內通過導體橫截面的電荷量是24庫，通過導體的電流是______，若導體的電阻是10Ω，導體兩端的電壓是______，給導體兩端加8V電壓時，導體的電阻是______。
14. 物業工作人員來李明家收電費，他觀察到李明家電能表的情況如圖所示。然后從記錄本上查出上月電能表的示數是811.6kW?h.若按0.5元/(kW?h)計費，李明家本月應繳電費______元；當李明家只有一盞電燈工作時，3min內轉盤正好轉過5圈，則該燈泡消耗的電能是______J，其功率為______W；若家中已有200W的電視機一臺，700W的電飯鍋一只，則李明家的電路上最多可接“220V 40W”的電燈______盞。
15. 家庭電路中的元件如圖，根據安全用電的原則把圖中元件正確連接起來。








16. 在如圖所示的甲、乙、丙、丁中，能夠說明分子間存在引力的是圖______；說明分子在永不停息做無規則運動的是圖______；有能量轉化的是圖______，將______能轉化為______能，圖中表示的電阻是______。


17. 根據如圖實物圖，在圖上畫出對應的電路圖








18. 如圖，某實驗小組在“探究物體動能跟哪些因素有關”實驗中，讓小球從同一斜面某處由靜止釋放，撞擊同一水平面上的同一木塊，木塊移動一段距離后靜止。
(1)實驗中，探究的動能是指______(選擇項)，其動能大小通過______來反映。
A.小球在斜面上的的動能
B.小球在水平面的動能
C.木塊的動能
(2)由圖中的______兩次實驗，可以看出高度h越高，鋼球運動到水平面時速度越大，木塊被撞得越遠，這反映出物體的動能與物體的______有關。
(3)小組同學做完甲、乙實驗后，在做丙實驗時木塊被撞滑出木板，需要重做實驗，應該______才能完成實驗。
(4)若水平面光滑，則______(選填“能”、“不能”)完成本實驗。
19. 在測定“小燈泡電功率”的實驗中，電源電壓為4.5V，小燈泡額定電壓為2.5V、電阻約為10Ω。
請完成以下實驗問題：

(1)連接電路時開關應斷開，避免因______燒壞電源。
(2)請你用筆畫線代替導線，將圖1中的實物電路連接完整。
(3)閉合開關前，圖1中滑動變阻器的滑片P應位于______(選填“A”或“B”)端。
(4)按電路圖連接完電路后，閉合開關快速試觸的瞬間，電流表和電壓表出現了如圖2所示的情況，經檢查，所有儀器、元件完好。請分析出現以上現象的可能原因(兩表各寫一條)。
①電流表：______。
②電壓表：______。
(5)當______表的示數為2.5V時，另一表示數0.24A，則小燈泡正常發光的電功率為______ W。
20. 同學們發現，普通白熾燈泡用久了沒有剛買回來時發光亮，請用學過的知識解釋其原因。
21. 小波的媽媽買了一臺全自動豆?jié){機。下表是這個豆?jié){機的主要技術參數。如圖甲所示是豆?jié){機的主要結構：中間部位是一個帶動刀頭的電動機，用來將原料進行粉碎打漿；外部是一個金屬圓環形狀的電熱管，用來對液體加熱煮沸。圖乙是豆?jié){機正常工作做一次豆?jié){的過程中電熱管和電動機交替工作時的“P?t”圖象。請解答下列問題：

型號
SYL?624
額定電壓
220V
頻率
50Hz
電動機功率
120W
加熱功率
1210W
容量
1000mL
(1)豆?jié){機正常加熱時的電流是多少？
(2)豆?jié){機正常加熱時電熱管的電阻是多少？
(3)豆?jié){機正常工作做一次豆?jié){，總共消耗的電能是多少？








22. 如圖甲所示是一款加熱杯，可以通過控制開關實現高、中、低三擋加熱，其簡化電路圖如圖乙所示。R1、R2、R3均為電熱絲，已知R1=77Ω。加熱杯的部分參數如表。
求：(1)S接1時電熱杯處于______擋。
(2)R2、R3的阻值是多少？
(3)加熱杯的低溫?fù)豕β适嵌嗌伲?br /> (4)若不計熱量損失，加熱杯使用高溫?fù)跫訜幔?L水從12℃升高到100℃，需要工作多長時間？
額定電壓
220V
高溫?fù)豕β?br /> 2200W
中溫?fù)豕β?br /> 880W
低溫?fù)豕β?br />








答案和解析

1.【答案】B

【解析】解：A、經驗證明，不高于36V的電壓對人體是安全的，故A錯誤；
B、家用電冰箱正常工作的電流約1A，符合實際，故B正確；
C、教室內節能燈管的電功率約40W，故C錯誤；
D、手機電池的電壓約是3.7V，適配器的輸出電壓約為5V，故D錯誤。
故選：B。
首先要對選項中涉及的幾種物理量有個初步的了解，對于選項中的單位，可根據需要進行相應的換算或轉換，排除與生活實際相差較遠的選項，找出符合生活實際的答案。
此題考查對生活中常見物理量的估測，結合對生活的了解和對物理單位的認識，找出符合實際的選項即可。

2.【答案】D

【解析】解：A、水蒸氣沖開橡膠塞，水蒸氣對外做功，將內能轉化為機械能，故A錯誤；
B、寒冷的冬天，人們雙手摩擦?xí)r，雙手克服摩擦做功，機械能轉化為手的內能，此過程是通過做功的方式改變手的內能，故B錯誤；
C、發光二極管是利用半導體材料的單向?qū)щ娦灾瞥傻?，故C錯誤；
D、閃電是云層之間摩擦產生的電荷，帶有正電荷的云層，與帶有負電荷的云層，相接處，發生的綜合閃電反應，故D正確。
故選：D。
(1)做功和熱傳遞都可以改變物體的內能；
(2)根據導電性的不同，材料可分為導體，半導體，絕緣體三大類，容易導電的物體叫導體，不容易導電的物體叫絕緣體，導電性能介于導體與絕緣體之間的叫半導體；
(3)閃電是云層靜電積累到一定量以后的放電現象。
本題考查了能量的轉化、做功改變物體的內能、內燃機的工作過程等，重點考查物理規律在生產生活中的應用，要求學生能準確的用所學理論解釋相關現象。

3.【答案】C

【解析】解：A、火箭在發射升空的過程中，質量不變、速度增大，動能增大；高度增大，勢能增大，所以機械能增大，故A錯誤；
B、氫的熱值高，相同質量的氫與其它燃料相比，完全燃燒放出的熱量多，所以發射火箭用液體氫作燃料，故B錯誤；
C、返回艙返回時，返回艙與大氣層摩擦做功，內能增大、溫度升高，將外殼燒黑，故C正確；
D、燃料燃燒過程中，將燃料的化學能轉化為內能，故D錯誤。
故選：C。
(1)根據火箭升空時的能量轉化可做出判斷；
(2)氫的熱值高是常被用作火箭燃料的原因；
(3)做功可改變物體的內能；
(4)燃料燃燒過程中，將燃料的化學能轉化為內能。
本題主要考查了對火箭發射時機械能的變化、熱值的理解、做功改變內能的認識等，難度不大。

4.【答案】B

【解析】解：
A、熱量是一個過程量，不能說“某物體含有或具有多少熱量”，故A錯誤；
B、冰的雖然溫度很低，但也具有內能，故B正確；
C、熱量是過程量，不能說物體的內能越大，它的熱量就越多，故C錯誤；
D、溫度指物體的冷熱程度，任何物體都有溫度。故D錯誤。
故選：B。
(1)熱量是物體通過熱傳遞方式改變內能的多少，是一個過程量；
(2)任何物體都有內能；
(3)熱量是過程量；
(4)溫度指物體的冷熱程度，任何物體都有一定的溫度。
本題主要考查學生對內能、溫度、熱傳遞的理解，是中考的熱點，熱學的難點。要特別注意：溫度升高，內能一定增加；但是，內能增加，溫度不一定升高。

5.【答案】C

【解析】解：A、電風扇工作時，消耗掉了電能，得到了機械能，同時還會產生少量的內能，因此是將電能轉化為機械能和內能；故A錯誤；
B、只有在電阻一定時，通過導體的電流才與導體兩端的電壓成正比，故B錯誤；
C、因?yàn)椴⒙?lián)電路中，各用電器互不影響，所以某一盞路燈壞了，其他燈還能照常工作表明它們是并聯的，故C正確；
D、在電源外部，電流總是從電源的正極出發，經用電器回到負極，故D錯誤。
故選：C。
(1)能量轉化的過程中，一般是將消耗掉的能量轉化為得到的能量；
(2)在電阻一定時，通過導體的電流與導體兩端的電壓成正比；
(3)串聯電路中各用電器相互影響，并聯電路中，各用電器互不影響；
(4)在電源外部，電流從電源的正極到負極。
本題綜合考查了能量的轉化、歐姆定律的理解、串并聯電路的識別、電流方向等問題，考查內容較多，難度一般。

6.【答案】A

【解析】解：
A.由電路圖可知，開關S2為總開關，控制小燈泡和電動機，開關S1只控制燈泡，故A不符合題意；
B.由電路圖可知，開關S1為總開關，控制小燈泡和電動機，開關S2只控制電動機，故B不符合題意；
C.由電路圖可知，開關S1只控制小燈泡，開關S2只控制吸塵用的電動機，二者互不影響，故C符合題意；
D.由電路圖可知，開關S1為總開關，控制小燈泡和電動機，開關S2只控制小燈泡，故D不符合題意。
故選：A。
由題意可知，開關S1只控制小燈泡，開關S2只控制電動機，說明小燈泡L和電動機M并聯，且各由一個開關控制，據此進行解答。
本題考查了串并聯電路的設計，根據題意得出燈泡和電動機的連接方式以及開關的位置是關鍵。

7.【答案】B

【解析】解：A、家庭電路中的空氣開關跳閘了，可能是發生了短路，也可能是電路的總功率過大，故A錯誤；
B、有金屬外殼的用電器的三腳插頭，較長的腳與該用電器的外殼相連，再通過三孔插座與地線相連，可防止因外殼漏電而觸電，故B正確；
C、家用電器發生火災時，要先斷開電源開關，才能滅火，否則會發生觸電，故C錯誤；
D、使用測電筆辨別火線時，一定要用手觸及筆尾的金屬部分，不能用手觸及測電筆前端的金屬探頭，否則會造成人身觸電事故，故D錯誤。
故選：B。
(1)電路中電流過大的原因有兩個：一是短路；二是接入電路中用電器的總功率過大；
(2)帶有金屬外殼的用電器，必須使用三腳插頭，其中較長的腳是接地的；
(3)發現有人觸電或檢修電路或電器失火時，首先切斷電源，再實行救援措施或維修；
(4)使用測電筆辨別火線時，有一定要用手觸及筆尾的金屬部分，否則容易造成誤判，認為帶電體不帶電是十分危險的。使用測電筆時，不能用手觸及測電筆前端的金屬探頭，這樣會造成人身觸電事故。
本題考查的是日常生活中的一些安全用電常識，安全用電的原則：不接觸低壓帶電體，不靠近高壓帶電體。以及電路中電流過大的原因--短路或用電器總功率過大。

8.【答案】A

【解析】解：由電路圖可知，燈泡與滑動變阻器串聯，電流表測電路中的電流，電壓表測滑動變阻器兩端的電壓，
當變阻器的滑片向右移動時，接入電路中的電阻變大，電路中的總電阻變大，
由I=UR可知，電路中的電流變小，即電流表的示數變小，故D錯誤；
由U=IR可知，燈泡兩端的電壓變小，
因串聯電路中總電壓等于各分電壓之和，
所以，滑動變阻器兩端的電壓變大，即電壓表V的示數變大，故A正確，BC錯誤。
故選：A。
由電路圖可知，燈泡與滑動變阻器串聯，電流表測電路中的電流，電壓表測滑動變阻器兩端的電壓，根據滑片的移動可知接入電路中電阻的變化，根據歐姆定律可知電路中電流的變化和燈泡兩端的電壓變化，根據串聯電路的電壓特點可知滑動變阻器兩端的電壓變化。
本題考查了電路的動態分析，涉及到串聯電路的特點和歐姆定律的應用，要注意電壓表示數的變化不能根據歐姆定律直接判斷時，應利用串聯電路的電壓特點和歐姆定律進行解答。

9.【答案】B

【解析】解：將電阻和小燈泡串聯接到電路中，閉合開關，電流表的示數為0.4A，從圖中可知定值電阻和小燈泡兩端的電壓分別為2V和1V。
A、根據串聯電路的電壓特點可知電源電壓為U=UR+UL=2V+1V=3V，故A錯誤；
B、定值電阻R的消耗的功率PR=URI=2V×0.4A=0.8W，故B正確；
C、根據歐姆定律可知此時燈絲的電阻RL=ULI=1V0.4A=2.5Ω，故C錯誤；
D、燈泡L的電功率PL=ULI=1V×0.4A=0.4W，故D錯誤。
故選：B。
將電阻和小燈泡串聯接到電路中，閉合開關，電流表的示數為0.4A，從圖中可知定值電阻和小燈泡兩端的電壓。
A、根據串聯電路的電壓特點可知電源電壓；
B、根據P=UI得出定值電阻R的消耗的功率；
C、根據歐姆定律可知此時燈絲的電阻；
D、根據P=UI得出燈泡L的電功率。
本題考查歐姆定律的應用、串聯電路的特點和電功率的計算，關鍵是從圖中得出有用信息。

10.【答案】擴散? 分子在不停息做無規則運動? 劇烈

【解析】解：消毒殺菌過后，同學們都聞得到消毒液的味道，是消毒液分子發生的擴散現象，說明分子在不停息做無規則運動，溫度越高，這種運動越劇烈。
故答案為：擴散；分子在不停息做無規則運動；劇烈。
一切物質的分子都在永不停息地做無規則運動，且溫度越高，分子運動越快。
此題考查的是擴散現象及其影響因素，是熱現象重要規律的考查，難度不大。

11.【答案】開關? 用電器? 64Ω串聯? 324.5

【解析】解：
(1)電動轎車鑰匙插入鎖孔并順時針旋轉一下，車子就通電了，故這車鑰匙其實就是一個開關；電瓶充電時是將電能轉化為化學能，此時電瓶相當于用電器。
(2)根據P=U2R可知燈泡正常發光時的電阻RL=UL2PL=(24V)29W=64Ω；
轎車電源電壓36V，大于燈的額定電壓，為使該燈泡正常發光應該串聯一個的電阻，
此時電阻兩端的電壓為UR=U?UL=36V?24V=12V，根據P=UI可知電路電流為I=PLUL=9W24V=0.375A，
根據歐姆定律可知串聯電阻的阻值為R=URI=12V0.375A=32Ω，
此時電阻消耗的電功率為PR=URI=12V×0.375A=4.5W。
故答案為：開關；用電器；64Ω；串聯；32；4.5。
(1)開關在串聯電路中，能起到控制電路中電流通斷的作用；給電池充電的過程，消耗電能，獲得化學能。
(2)根據P=U2R可知燈泡正常發光時的電阻；轎車電源電壓36V，為使該燈泡正常發光應該串聯一個的電阻，根據串聯分壓特點可知此時電阻所分電壓，根據P=UI可知電路電流，根據歐姆定律可知電阻阻值，根據P=UI可知此時電阻消耗的電功率。
本題考查電路組成、歐姆定律的應用和電功率的計算，關鍵是知道串聯電路的電流、電壓規律，難度不大。

12.【答案】化學? 內能? 5.6×105J

【解析】解：燃料屬于化合物，本身具有化學能，因此天然氣燃燒時將化學能轉化為內能；
已知消耗天然氣的體積為：V=8L=8dm3=8×10?3m3，
則天然氣完全燃燒釋放的熱量為：。
故答案為：化學；內能；5.6×105J。
燃料燃燒過程會將化學能轉化為內能；
利用可求出天然氣完全燃燒釋放的熱量。
本題考查了能量的轉化的理解和對熱值及其計算公式的應用，屬于基礎題，難度不大。

13.【答案】熱? 0.4A4V10Ω

【解析】解：當導體中有電流通過時，導體會發熱，這是電流的熱效應；
1分鐘內通過導體橫截面的電荷量是24庫，通過導體的電流：
I=Qt=24C60s=0.4A，
根據歐姆定律可得導體兩端的電壓：U=IR=0.4A×10Ω=4V，
電阻是導體本身的一種性質，與兩端的電壓和通過的電流無關，所以給導體兩端加8V電壓時，導體的電阻仍為10Ω不變。
故答案為：熱效應；0.4A；4V；10Ω。
當導體中有電流通過時，導體會發熱，這是電流的熱效應；
已知通過導體橫截面的電荷量和通電時間，根據電流的定義式求出通過導體的電流；根據U=IR求出導體兩端的電壓；
電阻是導體本身的一種性質，與導體的材料、長度、橫截面積和溫度有關，與兩端的電壓和通過的電流無關。
本題考查了電流的定義式和歐姆定律的應用，關鍵是知道導體的電阻與兩端的電壓和通過的電流無關。

14.【答案】60 7200 40 5

【解析】解：
(1)電能表示數為931.6KW?h，而上月電能表示數是811.6KW?h，故本月用電931.6?811.6=120KW?h.按0.5元/(kW?h)計費，應繳電費120×0.5=60元。
(2)轉盤是消耗1KW?h電能轉動2500轉，3min內轉盤轉5圈，
耗電為W=52500×1KW?h=0.002KW?h=0.002×3.6×106J=7200J。
則此電燈泡電功率為P=Wt=7200J3×60s=40W。
(3)此電能表允許同時使用用電器的最大功率為1100W，故還可以同時使用的用電器為1100W?700W?200W=200W。
而一盞燈泡功率為40W，故還可以同時使用200÷40=5盞。
故本題的答案為：60；7200；40；5
(1)電能表參數：KW?h及下面的數字--表示至目前為止消耗的電能，即從電能表開始使用到現在用了多少KW?h的電；轉盤和最下面的2500R/KW?h--表示的是消耗1KW?h的電能，轉盤轉動2500轉；220V 5A 50Hz--表示此電能表是使用在220V 50Hz的家庭電路中，允許通過的最大電流是5A，即允許同時使用的用電器電功率為P=220V×5A=1100W。
(2)燈泡“220V 40W”表示此燈泡額定電壓為220V，額定電功率為40W。
有電能表的電功率計算，要注意單位。電功率用KW做單位，時間用h做單位時，算出的電功單位是KW?h；電功率用W做單位，時間用s做單位時，算出的電功單位是J.換算關系是1KW?h=3.6×106J。

15.【答案】解：(1)兩電燈在家庭電路中并聯才能正常工作，開關要接在火線與燈之間；
(2)兩孔插座的接法：左孔接零線、右孔接火線，如圖所示：


【解析】(1)家庭電路中的電燈是并聯，一個開關控制兩個電燈，則開關在干路上，且開關連在火線與電燈之間；
(2)兩孔插座的接法：左孔接零線、右孔接火線。
本題考查了燈與開關、兩孔插座的連接方法，屬于基礎題目。

16.【答案】乙? 丙? 甲? 內? 機械能? 2021Ω

【解析】解：圖乙兩表面光滑的鉛塊粘在一起，下面掛上鉤碼也不會分開，說明分子間有引力；
圖丙抽去中間的玻璃板，上方的瓶子也變紅棕色，說明分子在永不停息地做無規則運動；
圖甲是內燃機的做功沖程，內能轉化為機械能；
圖丁為變阻箱，讀數為：2×1000Ω+2×10Ω+1×1Ω=2021Ω。
故答案為：乙；丙；甲；內能；機械能；2021Ω。
(1)在做功沖程中，兩個氣門都關閉，燃?xì)馔苿?dòng)活塞向下運動，內能轉化為機械能；
(2)分子間存在相互作用的引力和斥力；
(3)分子都在永不停息地做無規則運動；
(4)變阻箱上電阻的讀數為：三角標志所對的數字乘以下面的倍數，然后把他們相加。
本題考查了分子間的作用力、能量的轉化、分子的運動及變阻器，是一道綜合題，難度不大。

17.【答案】解：由實物圖知，兩燈并聯，開關S和電流表A2在干路上，電流表A1在L1支路上，電路圖如圖所示：
。

【解析】根據實物圖分析電路的連接情況，再畫出對應的電路圖。
本題考查根據實物圖畫電路圖，正確分析電路的連接方式以及電流表的位置是關鍵。

18.【答案】B 木塊B移動的距離? 甲、乙? 速度? 將丙圖的高度減小為h，再將丙圖與乙圖比較得出動能與質量的關系或更換長木板? 不能

【解析】解：(1)小球下落到水平面時因?yàn)榫哂袆?dòng)能才能撞擊木塊，實驗中，探究的動能是指小球在水平面的動能，故選B；
小球動能大小不能直接測量，而是通過小球推動木塊B在水平面上移動的距離來反映，這采用了轉換法；
(2)實驗中讓同一鋼球從不同的高度由靜止開始滾下，高度h越高，鋼球運動到水平面時速度越大，把木塊推得越遠，則鋼球?qū)δ緣K做的功多，鋼球的動能大，說明了物體的動能與物體的速度有關，圖甲、乙符合題意；
(3)小組同學做完甲、乙實驗后，在做丙實驗時木塊被撞滑出木板，說明丙圖中小球的動能太大，可以將丙圖的高度減小為h，再將丙圖與乙圖比較得出動能與質量的關系或更換長木板；
(4)若水平面光滑，由牛頓第一定律，木塊被撞擊后將做勻速直線運動，不能通過木塊移動的距離來判定動能的大小，不能完成本實驗。
故答案為：(1)B；木塊B移動的距離；(2)甲、乙；速度；(3)將丙圖的高度減小為h，再將丙圖與乙圖比較得出動能與質量的關系或更換長木板；(4)不能。
(1)根據實驗?zāi)康拇_定研究對象；當要研究的物理量不易直接測量時，都要想辦法把它們的大小間接表示出來。這種研究物理問題的方法叫轉換法。小球動能的大小不能直接用眼睛觀察，而是通過觀察小球推動木塊所做的功的大小來反映，小球推動木塊越遠，做功越多，小球具有的動能越大；
(2)(3)動能大小的影響因素：質量和速度。質量一定時，速度越大，動能越大；速度一定時，質量越大，動能越大。對照?qǐng)D示，結合控制變量法可得出結論；
(4)根據牛頓第一定律分析。
本題“探究物體的動能跟哪些因素有關”的實驗，考查轉換法和控制變量法及牛頓第一定律的運用。

19.【答案】短路? A 電流表的正負接線柱接反? 電壓表量程選擇太小? 電壓表? 0.6

【解析】解：(1)連接電路時開關應斷開，避免因短路燒壞電源；
(2)小燈泡額定電壓為2.5V、電阻約為10Ω，根據歐姆定律可知小燈泡的額定電流為I=UR=2.5V10Ω=0.25A，則電流表選擇小量程與燈泡串聯，如圖：

(3)閉合開關前，為保護電路，滑動變阻器的滑片P應位于阻值最大處，即A端；
(4)①電流表的指針反偏，則電流表的正負接線柱接反；
②電壓表的指針滿偏，則電壓表量程選擇太??；
(5)當電壓表的示數為2.5V時，另一表示數0.24A，則小燈泡正常發光的電功率為P=ULIL=2.5V×0.24A=0.6W。
故答案為：(1)短路；
(2)如圖；
(3)A；
(4)①電流表的正負接線柱接反；
②電壓表量程選擇太??；
(5)電壓表；0.6。
(1)連接電路時開關應斷開，避免因短路燒壞電源；
(2)小燈泡額定電壓為2.5V、電阻約為10Ω，根據歐姆定律可知小燈泡的額定電流，確定電流表的路程，電流表與燈泡串聯；
(3)閉合開關前，為保護電路，滑動變阻器的滑片P應位于阻值最大處；
(4)①電流表的指針反偏，則電流表的正負接線柱接反；
②電壓表的指針滿偏，則電壓表量程選擇太??；
(5)當電壓表的示數為2.5V時，另一表示數0.24A，根據P=UI得出小燈泡正常發光的電功率。
本題為測定“小燈泡電功率”的實驗，考查注意事項、電路連接、功率計算等知識。

20.【答案】答：
因電燈工作時溫度特別高，所以需要選擇熔點較高的鎢絲做燈絲，燈絲在高溫下會發生升華現象變成氣態鎢，因此用過一段時間后燈絲變細，在燈絲的長度、材料等不變的情況下，燈絲的橫截面積越小，其電阻會越大，而家庭電路的電壓不變，所以由P=U2R可知，燈泡的實際功率變小，燈泡發光變暗。

【解析】物質吸收熱量由固態直接變成氣態的現象叫升華；導體電阻的影響因素：導體的長度、橫截面積、材料；燈的亮度由燈的實際功率決定，根據P=U2R判斷燈泡實際功率的變化，從而確定燈泡亮暗的變化。
此題考查了生活中的升華現象、影響電阻大小的因素、功率公式的應用等物理學知識，需要聯系物態變化和電學知識才能解答；關鍵還要明確燈泡的亮度取決于燈的實際功率。

21.【答案】解：(1)由表格中數據知，豆?jié){機正常加熱時的功率P1=1210W，
由P=UI可得，豆?jié){機正常加熱時的電流：
I=P1U=1210W220V=5.5A；
(2)由I=UR可得，豆?jié){機正常加熱時電熱管的電阻：
R=UI=220V5.5A=40Ω；
(3)由表格數據可知，電動機的功率P2=120W，
由乙圖可知，加熱時間t1=9min=540s，電動機工作時間t2=2min=120s，
由P=Wt可得，加熱時消耗的電能：
W1=P1t1=1210W×540s=6.534×105J，
電動機工作時消耗的電能：
W2=P2t2=120W×120s=1.44×104J，
則豆?jié){機正常工作做一次豆?jié){總共消耗的電能：
W=W1+W2=6.534×105J+1.44×104J=6.678×105J。
答：(1)豆?jié){機正常加熱時的電流是5.5A；
(2)豆?jié){機正常加熱時電熱管的電阻是40Ω；
(3)豆?jié){機正常工作做一次豆?jié){，總共消耗的電能是6.678×105J。

【解析】(1)豆?jié){機正常加熱時的功率和額定功率相等，根據P=UI求出電流；
(2)根據歐姆定律求出豆?jié){機正常加熱時電熱管的電阻；
(3)由乙圖可知加熱時間和電動機工作的時間，根據W=Pt求出各自消耗的電能，兩者之和即為豆?jié){機正常工作做一次豆?jié){總共消耗的電能。
本題考查了電功率公式和歐姆定律，電功公式的靈活應用，關鍵是從乙圖中讀出加熱時間和電動機工作的時間。

22.【答案】低溫

【解析】接：(1)(2)(3)由圖可知，當S接1時，R1、R3串聯，當S接2時，R2、R3串聯，當S接3時，電路中只有R3工作；
根據串聯電路特點可知，電阻串聯后的總電阻大于任一串聯導體的電阻，由P=U2R可知，當S接3時，電路中只有R3工作，此時電路中的電阻最小，電功率最大，為高溫?fù)酰?br /> 由P=U2R可知，電熱絲R3的阻值：；
當S接1時，R1、R3串聯，此時的電功率：，故此時為低溫?fù)酰?br /> 則當S接2時，R2、R3串聯，此時為中溫?fù)酰蒔=U2R可知，此時的總電阻：；
電熱絲R2的阻值：R2=R?R3=55Ω?22Ω=33Ω；
(4)由ρ=mV可知，1L水的質量：m=ρV=1.0×103kg/m3×1×10?3m3=1kg；
水吸收的熱量：；
不計熱損失，消耗的電能；
由P=Wt可知，需要工作的時間：。
答：(1)S接1時電熱杯處于低溫檔.
(2)R2的阻值為33Ω；R3的阻值為22Ω；
(3)加熱杯的低溫?fù)豕β适?89W
(4)若不計熱量損失，加熱杯使用高溫?fù)跫訜?，?L水從12℃升高到100℃，需要工作的時間為168s。
(1)(2)(3)由圖可知，當S接1時，R1、R3串聯，當S接2時，R2、R3串聯，當S接3時，電路中只有R3工作；
根據串聯電路特點可知，電阻串聯后的總電阻大于任一串聯導體的電阻，由P=U2R可知，當S接3時，電路中只有R3工作，此時電路中的電阻最小，電功率最大，為高溫?fù)?，由此可?jì)算出R3的阻值；
當S接1時，R1、R3串聯，由P=U2R可計算出此時的電功率，根據表格數據可知電熱杯處于什么擋；
根據以上分析可知，當S接2時，電熱杯處于什么擋，由P=U2R可計算出此時的總電阻，根據串聯電路的電阻特點即可知道R2的阻值；
(4)利用密度公式計算出1L水的質量，利用計算出水吸收的熱量，不計熱損失，消耗的電能，利用P=Wt計算出需要工作的時間。
本題考查了串聯電路的特點和電功率公式的靈活應用，分清加熱杯處于不同擋位時電路的連接方式是關鍵。
