黑龍江省大慶市林甸縣五校2021-2022學年九年級上學期期末聯考物理試題（word版 含答案）

這是一份黑龍江省大慶市林甸縣五校2021-2022學年九年級上學期期末聯考物理試題（word版 含答案），共7頁。試卷主要包含了選擇題，填空題，作圖題，實驗探究題，計算題等內容，歡迎下載使用。

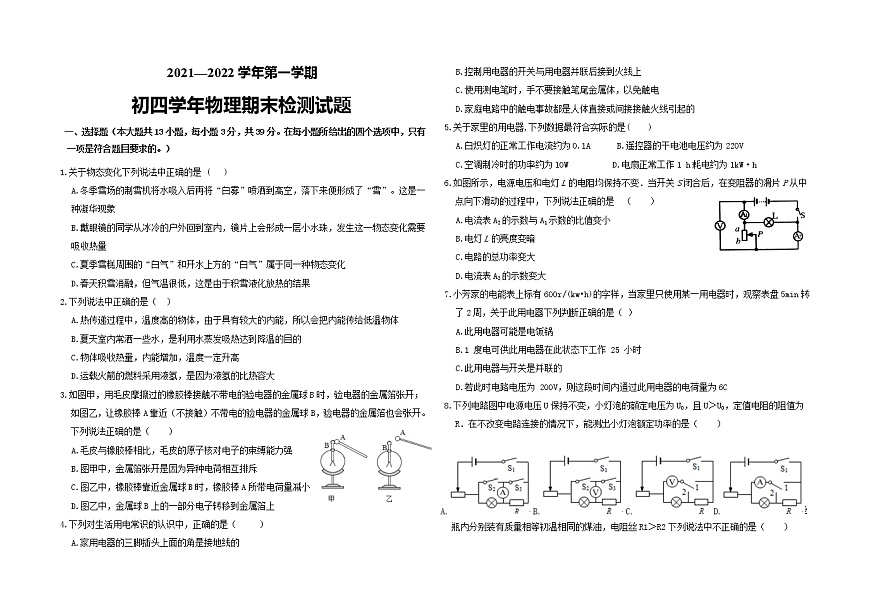

一、選擇題（本大題共13小題，每小題3分，共39分。在每小題所給出的四個選項中，只有一項是符合題目要求的。）
1.關于物態變化下列說法中正確的是 ( )
A.冬季雪場的制雪機將水吸入后再將“白霧”噴灑到高空，落下來便形成了“雪”。這是一種凝華現象
B.戴眼鏡的同學從冰冷的戶外回到室內，鏡片上會形成一層小水珠，發生這一物態變化需要吸收熱量
C.夏季雪糕周圍的“白氣”和開水上方的“白氣”屬于同一種物態變化
D.春天積雪消融，但氣溫很低，這是由于積雪液化放熱的結果
2.下列說法中正確的是（ ）
A.熱傳遞過程中，溫度高的物體，由于具有較大的內能，所以會把內能傳給低溫物體
B.夏天室內常灑一些水，是利用水蒸發吸熱達到降溫的目的
C.物體吸收熱量，內能增加，溫度一定升高
D.運載火箭的燃料采用液氫，是因?yàn)橐簹涞谋葻崛荽?br>3.如圖甲，用毛皮摩擦過的橡膠棒接觸不帶電的驗電器的金屬球B時，驗電器的金屬箔張開；如圖乙，讓橡膠棒A靠近（不接觸）不帶電的驗電器的金屬球B，驗電器的金屬箔也會張開。下列說法正確的是（ ）
A.毛皮與橡膠棒相比，毛皮的原子核對電子的束縛能力強
B.圖甲中，金屬箔張開是因?yàn)楫惙N電荷相互排斥
C.圖乙中，橡膠棒靠近金屬球B時，橡膠棒A所帶電荷量減小
D.圖乙中，金屬球B上的一部分電子轉移到金屬箔上
4.下列對生活用電常識的認識中，正確的是（ ）
A.家用電器的三腳插頭上面的角是接地線的
B.控制用電器的開關與用電器并聯后接到火線上
C.使用測電筆時，手不要接觸筆尾金屬體，以免觸電
D.家庭電路中的觸電事故都是人體直接或間接接觸火線引起的
5.關于家里的用電器,下列數據最符合實際的是( )
A.白熾燈的正常工作電流約為0.1A B.遙控器的干電池電壓約為220V
C.空調制冷時的功率約為10W D.電扇正常工作1 h耗電約為1kW·h
6.如圖所示，電源電壓和電燈L的電阻均保持不變．當開關S閉合后，在變阻器的滑片P從中點向下滑動的過程中，下列說法正確的是 （ ）
A.電流表A2的示數與A1示數的比值變小
B.電燈L的亮度變暗
C.電路的總功率變大
D.電流表A2的示數變大
7.小芳家的電能表上標有 600r/(kw?h)的字樣，當家里只使用某一用電器時，觀察表盤 5min 轉了2周，關于此用電器下列判斷正確的是（ ）
A.此用電器可能是電飯鍋
B.1 度電可供此用電器在此狀態下工作 25 小時
C.此用電器與開關是并聯的
D.若此時電路電壓為 200V，則這段時間內通過此用電器的電荷量為6C
8.下列電路圖中電源電壓U保持不變，小燈泡的額定電壓為U0，且U＞U0，定值電阻的阻值為R．在不改變電路連接的情況下，能測出小燈泡額定功率的是（ ）

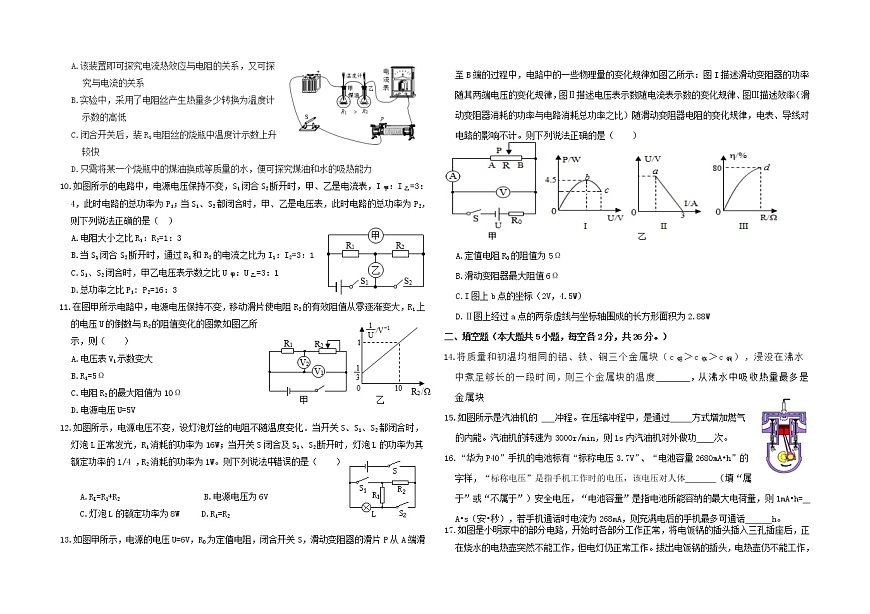

9.如圖，是小聰設計的探究“電流熱效應與什么因素有關”實物電路，其中兩個完全相同的燒瓶?jī)?nèi)分別裝有質量相等初溫相同的煤油，電阻絲R1＞R2下列說法中不正確的是（ ）
A.該裝置即可探究電流熱效應與電阻的關系，又可探究與電流的關系
B.實驗中，采用了電阻絲產生熱量多少轉換為溫度計示數的高低
C.閉合開關后，裝R1電阻絲的燒瓶中溫度計示數上升較快
D.只需將某一個燒瓶中的煤油換成等質量的水，便可探究煤油和水的吸熱能力
10.如圖所示的電路中，電源電壓保持不變，S1閉合S2斷開時，甲、乙是電流表，I甲：I乙=3：4，此時電路的總功率為P1；當S1、S2都閉合時，甲、乙是電壓表，此時電路的總功率為P2，則下列說法正確的是（ ）
A.電阻大小之比R1：R2=1：3
B.當S1閉合S2斷開時，通過R1和R2的電流之比為I1：I2=3：1
C.S1、S2閉合時，甲乙電壓表示數之比U甲：U乙=3：1
D.總功率之比P1: P2=16：3
11.在圖甲所示電路中，電源電壓保持不變，移動滑片使電阻R2的有效阻值從零逐漸變大，R1上的電壓U的倒數與R2的阻值變化的圖象如圖乙所示，則（ ）
A.電壓表V1示數變大
B.R1=5Ω
C.電阻R2的最大阻值為10Ω
D.電源電壓U=5V
12.如圖所示，電源電壓不變，設燈泡燈絲的電阻不隨溫度變化．當開關S、S1、S2都閉合時，燈泡L正常發光，R1消耗的功率為16W；當開關S閉合及S1、S2斷開時，燈泡L的功率為其額定功率的1/4 ，R2消耗的功率為1W。則下列說法中錯誤的是（ ）
A.RL=R1+R2 B.電源電壓為6V
C.燈泡L的額定功率為8W D.R1=R2
13.如圖甲所示，電源的電壓U=6V，R0為定值電阻，閉合開關S，滑動變阻器的滑片P從A端滑至B端的過程中，電路中的一些物理量的變化規律如圖乙所示：圖I描述滑動變阻器的功率隨其兩端電壓的變化規律，圖Ⅱ描述電壓表示數隨電流表示數的變化規律、圖Ⅲ描述效率（滑動變阻器消耗的功率與電路消耗總功率之比）隨滑動變阻器電阻的變化規律，電表、導線對電路的影響不計。則下列說法正確的是（ ）
A.定值電阻R0的阻值為5Ω
B.滑動變阻器最大阻值6Ω
C.I圖上b點的坐標（2V，4.5W）
D.Ⅱ圖上經過a點的兩條虛線與坐標軸圍成的長方形面積為2.88W
二、填空題（本大題共5小題，每空各2分，共26分。）
14.將質量和初溫均相同的鋁、鐵、銅三個金屬塊（c鋁＞c鐵＞c銅），浸沒在沸水中煮足夠長的一段時間，則三個金屬塊的溫度 ，從沸水中吸收熱量最多是 金屬塊
15.如圖所示是汽油機的 沖程。在壓縮沖程中，是通過 方式增加燃?xì)獾膬?nèi)能。汽油機的轉速為3000r/min，則1s內汽油機對外做功 次。
16.“華為P40”手機的電池標有“標稱電壓3.7V”、“電池容量2680mA?h”的字樣，“標稱電壓”是指手機工作時的電壓，該電壓對人體 （填“屬于”或“不屬于”）安全電壓，“電池容量”是指電池所能容納的最大電荷量，則1mA?h= A?s（安?秒），若手機通話時電流為268mA，則充滿電后的手機最多可通話 h。

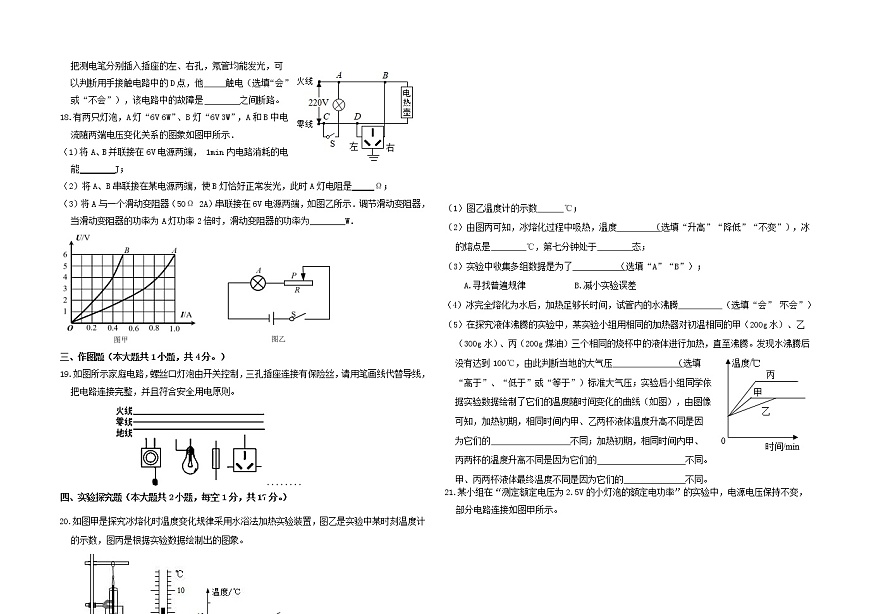

17.如圖是小明家中的部分電路，開始時各部分工作正常，將電飯鍋的插頭插入三孔插座后，正在燒水的電熱壺突然不能工作，但電燈仍正常工作。拔出電飯鍋的插頭，電熱壺仍不能工作，把測電筆分別插入插座的左、右孔，氖管均能發光，可以判斷用手接觸電路中的D點，他 觸電（選填“會”或“不會”），該電路中的故障是 之間斷路。
18.有兩只燈泡，A燈“6V 6W”、B燈“6V 3W”，A和B中電流隨兩端電壓變化關系的圖象如圖甲所示．
（1）將A、B并聯接在6V電源兩端， 1min內電路消耗的電能________J；
（2）將A、B串聯接在某電源兩端，使B燈恰好正常發光，此時A燈電阻是_____Ω；
（3）將A與一個滑動變阻器（50Ω 2A）串聯接在6V電源兩端，如圖乙所示．調節滑動變阻器，當滑動變阻器的功率為A燈功率2倍時，滑動變阻器的功率為________W．
三、作圖題（本大題共1小題，共4分。）
19.如圖所示家庭電路，螺絲口燈泡由開關控制，三孔插座連接有保險絲，請用筆畫線代替導線，把電路連接完整，并且符合安全用電原則。

四、實驗探究題（本大題共2小題，每空1分，共17分。）
20.如圖甲是探究冰熔化時溫度變化規律采用水浴法加熱實驗裝置，圖乙是實驗中某時刻溫度計的示數，圖丙是根據實驗數據繪制出的圖象。
（1）圖乙溫度計的示數 ℃；
（2）由圖丙可知，冰熔化過程中吸熱，溫度 （選填“升高”“降低”“不變”），冰的熔點是 ℃，第七分鐘處于 態；
（3）實驗中收集多組數據是為了 （選填“A”“B”）；
A.尋找普遍規律 B.減小實驗誤差
（4）冰完全熔化為水后，加熱足夠長時間，試管內的水沸騰 （選填“會”“不會”）
（5）在探究液體沸騰的實驗中，某實驗小組用相同的加熱器對初溫相同的甲（200g水）、乙（300g水）、丙（200g煤油）三個相同的燒杯中的液體進行加熱，直至沸騰。發現水沸騰后沒有達到100℃，由此判斷當?shù)氐拇髿鈮? （選填“高于”、“低于”或“等于”）標準大氣壓；實驗后小組同學依據實驗數據繪制了它們的溫度隨時間變化的曲線（如圖），由圖像可知，加熱初期，相同時間內甲、乙兩杯液體溫度升高不同是因?yàn)樗鼈兊? 不同；加熱初期，相同時間內甲、丙兩杯的溫度升高不同是因?yàn)樗鼈兊? 不同。甲、丙兩杯液體最終溫度不同是因?yàn)樗鼈兊? 不同。
21.某小組在“測定額定電壓為2.5V的小燈泡的額定電功率”的實驗中，電源電壓保持不變，部分電路連接如圖甲所示。
（1）請用筆畫線表示導線將圖甲所示電路連接完整，要求：滑動變阻器的滑片向左移動，電壓表示數變大；
（2）正確連接電路后，調節滑片發現電流表的示數發生變化，電壓表的示數始終為零。電路中的故障可能是電壓表 ；
（3）排除電路故障后，閉合開關，調節滑動變阻器的滑片，使電壓表的示數剛好為2.5V，如圖乙所示電流表示數為 A，小燈泡的額定功率為 W；
（4）實驗結束后，該小組對測量結果進行誤差分析，考慮到電壓表中也有電流通過，該電路所測小燈泡的額定電功率與真實值相比 （選填“偏大”或“偏小”）。
（5）小明又設計了如圖丙所示的電路，來測量額定電流為0.3A、額定電壓未知的小燈泡額定功率。電源電壓不變但未知，定值電阻R0的阻值為10Ω。請你將下面的實驗步驟補充完整。
①閉合開關S，調節滑動變阻器的滑片，使電壓表的示數為 V，小燈泡正常發光；
②保持滑動變阻器滑片的位置不變，將一根導線連接在電路中b、d兩點之間，電壓表的示數為6V；
③取下b、d間的導線，將其連接在b、c兩點，電壓表的示數為4V；
④小燈泡的額定功率為 W。
五、計算題（本大題共 2小題，第22題8分，第23題6分，共14分。解題時應寫出必要的文字說明、依據的主要公式或變形公式，運算過程和結果要寫明單位，只有結果、沒有過程不能得分。）
22.如圖為一款利用高溫水蒸氣熨燙衣服的便攜式掛燙機，它的正常工作電壓為220V，水箱最多裝水0.2kg。它有大小兩個加熱擋位，其內部電路如圖所示，電熱絲R1=56Ω，R2=44Ω，水的比熱容為4.2×103J/（kg?℃）；
求：（1）小功率擋的額定功率;
（2）若用大功率擋將水箱中0.2kg的水從20℃加熱到100℃，需要吸收多少熱量;
（3）若用大功率擋加熱這些水，所需時間為1分10秒，求熨燙機的加熱效率（計算結果保留一位小數）?
23.在使用共享單車時需要使用手機掃碼解鎖,若強行開鎖會引發報警裝置報警.如圖甲所示是報警裝置的控制電路的原理圖,電源電壓為4V, R0為定值電阻, R為壓敏電阻,其阻值與所受壓力F的大小的關系如圖乙所示,在0N≤F≤18N的范圍內, R—F圖像可看作直線.當F=0N時,控制電路中的電流為0.25A;當控制電路中的電流大于或等于0.4A時,報警裝置會報警.求：
（1）定值電阻R0的阻值是多少;
（2）當F=16N時,定值電阻的電功率是多少;
（3）壓敏電阻的電功率最大是多少(計算結果保留兩位小數)?
2021—2022學年第一學期初四學年物理期末檢測試題
參考答案
一、選擇題 (本大題共13小題，每小題3分，共39分)
1．C 2．B 3．D 4．D 5．A 6．A 7．B 8．C 9．D
10．D 11．B 12．B．13.D
二、填空題（本大題共4小題，每空各2分，共26分。）
14．相同，鋁，
15． 做功，做功，25，
16．屬于 3.6 10
17．會 ， CD
18.（1） 540 （2） 4 （3） 2
三、作圖題（本大題共1小題，共4分。）
19．
四、實驗探究題（本大題共2小題，每空1分，共17分。）
20．（1） 6 （2） 不變 0 固液共存 （3） A ，(4) 不會
（5） 低于 質量 比熱容 沸點
21．（1）
（2） 短路或斷路（3）0.36 0.9 （4）偏大
（5）① 3 = 4 \* GB3 ④ 0.45
（以上每空1分）
五、計算題（本大題共 2小題，第21題8分，第22題6分，共14分。）
22．解：當開關旋至1時，電阻R1、R2的串聯，此時電路中電阻最大，電路中電流最小，可知在小功率擋，…………………………………………………………… .（1分）
此時電路中的電流為：；……………… ..(1分)
小功率擋的額定功率為：P1=UI=220V×2.2A=484W ；………………… ..(2分)
（2）將水箱中0.2kg的水從20℃加熱到100℃，
需要吸收熱量Q=cm△t=4.2×103J/（kg?℃）×0.2kg×（100℃-20℃）=6.72×104J；（2分）
（3）當開關旋至2時，電路中只有R2接入，此時電路中電阻最小，電路中電流最大，可知在大功率擋， ，…………………………………..（1分）
用大功率擋加熱這些水消耗的電能W=Pt=1100W×70s=7.7×104J，
熨燙機的加熱效率 ………………………………………………（1分）
23.解：(1)R與壓敏電阻R串聯,當F=0N時,壓敏電阻R的阻值為10Ω,電路中的電流為0.25A ,則此時R0兩端的電壓為U0=U-UR=4V-0.25Ax10Ω=1.5V ,則R=U0/I=1.5V/0.25A=6Ω;……………………..(2分)
(2)根據圖像得到R=-1/2F+10，當F=16N時,壓敏電阻的阻值為2Ω,電路中的電流I=U/(R’+R0)=4V/(6Ω+2Ω)=0.5A,定值電阻的電功率為P’=I2R=(0.5A)2×6Ω=1.5W;…………………………………………(2分)
（3）壓敏電阻的電功率PR=P總—P0=Ul—I2R0,故當I=U/2R0=4V/2×6Ω=1/3A時,壓敏電阻的電功率最大,此時壓敏電阻的阻值為6Ω,PR=I2R=(1/3A)2×6Ω=0.67W;……………………………………………….(2分)
