七年級上冊第四節 地形圖的判讀教案

這是一份七年級上冊第四節 地形圖的判讀教案，共5頁。教案主要包含了知識與能力，過程與方法，情感、態度和價值觀，教學重點，教學難點，教學準備，課堂教學，課堂總結等內容，歡迎下載使用。

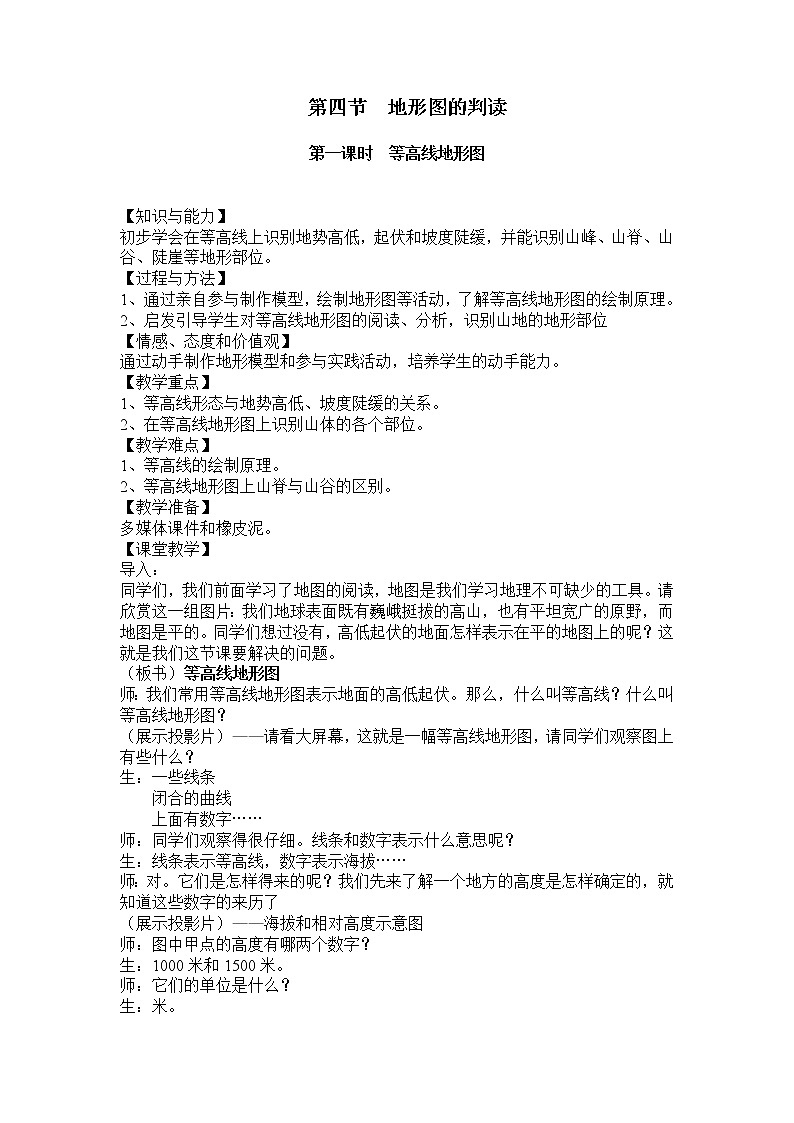

第四節  地形圖的判讀 第一課時  等高線地形圖  【知識與能力】初步學會在等高線上識別地勢高低，起伏和坡度陡緩，并能識別山峰、山脊、山谷、陡崖等地形部位。【過程與方法】1、  通過親自參與制作模型，繪制地形圖等活動，了解等高線地形圖的繪制原理。2、  啟發引導學生對等高線地形圖的閱讀、分析，識別山地的地形部位【情感、態度和價值觀】通過動手制作地形模型和參與實踐活動，培養學生的動手能力。【教學重點】1、  等高線形態與地勢高低、坡度陡緩的關系。2、  在等高線地形圖上識別山體的各個部位。【教學難點】
1、等高線的繪制原理。2、等高線地形圖上山脊與山谷的區別。【教學準備】多媒體課件和橡皮泥。【課堂教學】導入：同學們，我們前面學習了地圖的閱讀，地圖是我們學習地理不可缺少的工具。請欣賞這一組圖片：我們地球表面既有巍峨挺拔的高山，也有平坦寬廣的原野，而地圖是平的。同學們想過沒有，高低起伏的地面怎樣表示在平的地圖上的呢？這就是我們這節課要解決的問題。（板書）等高線地形圖師：我們常用等高線地形圖表示地面的高低起伏。那么，什么叫等高線？什么叫等高線地形圖？（展示投影片）——請看大屏幕，這就是一幅等高線地形圖，請同學們觀察圖上有些什么？生：一些線條閉合的曲線上面有數字……師：同學們觀察得很仔細。線條和數字表示什么意思呢？生：線條表示等高線，數字表示海拔……師：對。它們是怎樣得來的呢？我們先來了解一個地方的高度是怎樣確定的，就知道這些數字的來歷了（展示投影片）——海拔和相對高度示意圖師：圖中甲點的高度有哪兩個數字？生：1000米和1500米。師：它們的單位是什么？生：米。這兩個數字有什么區別？請同學們翻到書第24頁結合圖1.34自學第2 自然段，認識海拔和相對高度，同桌討論再作回答。……師：準備好了嗎？請這位同學來回答甲點這兩個數據有什么區別？生：甲點以海平面為標準量出的高度為1500米，叫海拔。甲點以乙點為標準量出的高度為1000米，叫相對高度。師：這位同學回答得非常正確，他對海拔和相對高度的概念掌握得非常好。我們以熱烈的掌聲鼓勵。海拔和相對高度就是我們地面上同一點的兩個高度的確定方法。（板書）一、海拔與相對高度1、  海拔——地面某個地點高出海平面海平面的垂直距離。2、  相對高度——某個地點高出另一個地點的垂直距離。師：在我國，統一用青島的黃海海平面為起算點，這樣地面上任何一點的海拔都是不變的，所以海拔又叫絕對高度。乙的海拔是多少？生：500米。師：甲點的1000米叫相對高度，實際上就是甲乙兩點的海拔差。參照點不同，相對高度就不同，是有變化的。我們看丙點，海拔是多少？生：1000米。師：甲相對丙的高度又是多少？生：500米。師：對。記?。何覀冇嬎愀叨葧r，必須用垂直距離，而且在地圖上用海拔表示地面高度，單位是米。（展示投影片）——我們來做一次評判。請第一組的同學們讀第一段話，第二組的同學讀第二段話，評判一下爺爺和孫子誰對誰錯，為什么？生：爺爺和孫子都說得對。因為爺爺說的4000米是珠穆朗瑪峰相對于青藏高原的高度，是相對高度；而孫子在地圖上看到的8844.43米是它相對于海平面的高度，是海拔。師：完全正確。（鼓掌）（展示投影片）——中國地形圖  師：（解說）（展示投影片）——等高線示意圖（過渡）等高線的“高”就是海拔，地面上各點的海拔我們都可以測量出來，等高線的“線”是怎樣繪制出來的？等高線地形圖又是怎樣繪制出來的呢？（板書）二、等高線和等高線地形圖我們現在來學習等高線和等高線地形圖的繪制方法。（展示投影片）——等高線地形圖繪制原理圖 （展示投影片）——等高線地形圖繪制示意圖（邊講邊演示）師：這兒有座山，我們來詳細地了解怎樣把它的等高線地形圖繪制出來。師：我們用一個水平面去橫截這個山體，這個水平面與山體相交的線上的各點海拔是相等的，這條線就是一條等高線?？矗@座山的山腳海拔是多少米？生：100米。師：對。我們又用不同海拔的水平面地橫截山體，就得到不同高度的等高線?？?，它們各自的海拔是多少米？生：200米、300米、400米。師：對。我們再把它們繪制到平面圖上，就得到了等高線地形圖。請同學們注意，每條等高線上都標有海拔值100米、200米……，左上角的等高距是什么意思？生：（討論什么是等高距）師：請這位同學來回答。生：……師：這位同學了解了等高距的含義。簡單的說就是：相鄰的兩條等高線的海拔差，叫等高距。它的特點是在同一個等高線地形圖中，等高距是相同的。屏幕上的地圖的等高距是多少？生：100米。師：書上呢？生：10米。（展示投影片）——師：通過以上的學習，我們了解了等高線和等高線地形圖的概念及它們的繪制原理。請同學們來說說什么是等高線？什么是等高線地形圖？1、  等高線——地圖上海拔高度相同的點連成的線。2、  等高線地形圖——用等高線表示地形的地圖。生：……（過渡）我們現在了解了等高線和等高線地形圖的來歷。反過來，在等高線地形圖上怎樣判讀各地的高低呢？（展示投影片）——練習師：請同學們先讀圖思考再作回答。生：（討論回答）……師：在等高線地形圖上，每一條等高線上的海拔都是相同的，只要讀出地面上各點的海拔就可以比較各點的高低，數值越大地勢越高。比較M N的高低。師：在等高線地形圖上，不僅可以判斷各點的高低，而且可以根據等高線的分布狀況判斷坡度的陡緩。（展示投影片）——等高線示意圖和對應的模型山照片。師：請同學們觀察討論這個問題：等高線疏密分布狀況與山體坡度陡緩的關系。生：（討論回答）……師：對。坡陡的地方，等高線密集；坡緩的地方，等高線稀疏。這些都是等高線的特點。（展示投影片）——3、等高線的特點（展示投影片）——練習師：很好。我們可以根據等高線特點判斷坡度陡緩。從圖中你們還發現了什么？生：……師：在山體的不同的部位，不僅等高線的疏密有所不同，而且等高線的彎曲程度大小和方向都不同，為什么？生：……師：這樣，我們才能用等高線清楚地表現出山體不同部位的形態。4、山體不同部位的等高線形態及其特征（展示投影片）——山體不同部位圖片及對應的示意圖師：請看這幅圖是山體其中的一個部位，叫什么？生：山峰。師：對。也叫山頂。這是它的等高線示意圖。它的特點是什么？請第一排的同學來回答。生：等高線的高度值是從中間向四周逐漸降低的。師：對。我們常用三角形符號（▲）表示。師：我們又看這張圖片，這紅線所在的山體的部位叫什么？生：山脊。師：對。它就象牛馬的背脊一樣。山脊通常是一座山的分水嶺。而在等高線地形圖上，山脊部位的等高線特點是什么？第二排的同學說一說。生：等高線向數值小的地方凸出。師：不錯?；蛘哒f等高線向低處凸出的是山脊。它是等高線從山頂?shù)缴侥_彎曲最大的部位。師：繼續觀察，這張圖片兩側高，中部低，這個部位叫什么？生：山谷。師：對。山谷通常是集水的地方，往往形成小溪或河流。這是它的等高線地形圖，有什么特點？請第三排的同學來說說。生：等高線向高處凸出的是山谷。師：對。它是等高線從山腳向山頂彎曲最大的部位。它和山脊正好相反，我們千萬別把這個“高處”理解成課本的上面。我們說的“高處”是海拔高的地方。（展示投影片）——山谷和山脊的比較師：繼續看這張圖片，這個山體部位非常陡峭，我們叫它陡崖。它的等高線特點又是怎樣的呢？第四排的同學你們來說說。生：等高線重疊的地方，符號是小鋸齒。師：他們觀察得更仔細。不僅說出了地形圖陡崖的特點，還發現了它的符號（板圖）。不過，大家要注意，不管有沒有這個符號，只要等高線重疊，它就是陡崖。（展示投影片）——圖1.36  等高線地形圖上不同的山體部位師：（小結）我們把剛才認識的圖形綜合起來，就是這幅地形圖，從圖中我們同樣可以看出山體的不同部位，等高線的形態特征差別很大。同學們現在可以辨別嗎？試一試。①是     ②是      ③是      ④是      （展示投影片）——練習師：同學們對等高線地形圖不同部位名稱和特點有了一定的了解，我們來親自動手做一做，我們四人一組。看哪一組的同學做得又快又好。請看屏幕上的要求。（展示投影片）——動手體驗（教師指導）師：請這一組的同學的代表向大家介紹你們做的模型的各部位的名稱。生：……師：很好。掌聲鼓勵。同學們，大家對等高線地形圖有了比較深的了解了，相信只要掌握了這幾種部位的等高線特點，你在以后的登山及野外活動中，都能自如地利用等高線地形圖為你開路。師：老師請你們思考一個問題：在山區，惡劣的天氣有可能引發泥石流，當發生泥石流時，如果你正好位于山谷之中，你怎么辦？如果你順著山谷往下跑，那樣可能會怎樣？生：泥石流可能會很快追上你并吞噬掉一切……師：圖上有幾條逃生路線 選擇哪一條最好呢？生：……師：對。當泥石流來了，我們應當沿著與泥石流運動方向大致垂直的方向跑，這樣生還的機會要大一些。同學們能學以致用了，真不錯。（過渡）同學們了解了陸地上山地的等高線地形圖。同樣多姿多彩的海底形態也可以用等深線來表示。大家翻到書第26頁齊讀第一自然段。生：齊讀（板書）三、等深線（展示投影片）——等深線示意圖師：等深線的高度值為負值。利用等深線上的高度值和形態特征，我們也可以了解或深或淺或陡或緩的海底形態。師：通過這節課的學習，請同桌之間說說你這節課有哪些收獲。生：……（展示投影片）——課堂總結（邊講邊演示）【課堂總結】這節課的重點是學會判讀簡要的等高線地形圖，特別要學會區分山脊和山谷。生活中處處有地理，我們要做一個有心人，才能學好地理。下面我們一塊來做幾道題檢查一下學習效果。（展示投影片）——能力展示【課后作業】1、將課堂上制作的山地模型的等高線地形圖繪制出來。簡要過程見屏幕。2、為了加深對等高線地形圖的理解，希望同學們能利用周末去爬爬北山，爬山時注意觀察山脊、山谷、陡崖等地形。【板書設計】一、海拔與相對高度二、等高線與等高線地形圖三、等深線
