2019-2020學年湖北省黃岡市九年級（上）期末物理試卷 word解析版

這是一份2019-2020學年湖北省黃岡市九年級（上）期末物理試卷 word解析版，共18頁。試卷主要包含了單選題，填空題，作圖題，實驗探究題，計算題等內容，歡迎下載使用。

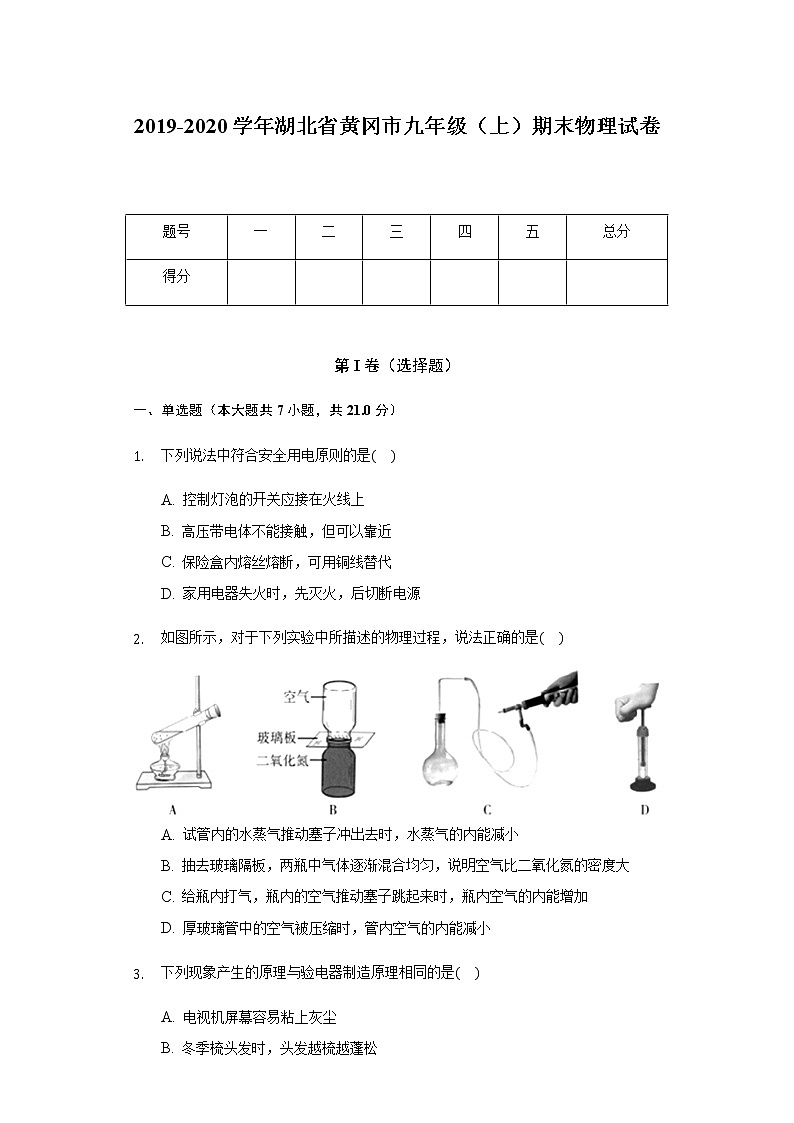

 2019-2020學年湖北省黃岡市九年級（上）期末物理試卷 題號一二三四五總分得分       第I卷（選擇題）一、單選題（本大題共7小題，共21.0分）下列說法中符合安全用電原則的是A. 控制燈泡的開關應接在火線上
B. 高壓帶電體不能接觸，但可以靠近
C. 保險盒內熔絲熔斷，可用銅線替代
D. 家用電器失火時，先滅火，后切斷電源如圖所示，對于下列實驗中所描述的物理過程，說法正確的是
A. 試管內的水蒸氣推動塞子沖出去時，水蒸氣的內能減小
B. 抽去玻璃隔板，兩瓶中氣體逐漸混合均勻，說明空氣比二氧化氮的密度大
C. 給瓶?jī)?nèi)打氣，瓶?jī)?nèi)的空氣推動塞子跳起來時，瓶?jī)?nèi)空氣的內能增加
D. 厚玻璃管中的空氣被壓縮時，管內空氣的內能減小下列現象產生的原理與驗電器制造原理相同的是A. 電視機屏幕容易粘上灰塵
B. 冬季梳頭發時，頭發越梳越蓬松
C. 冬季梳頭發時，頭發隨梳子飄起

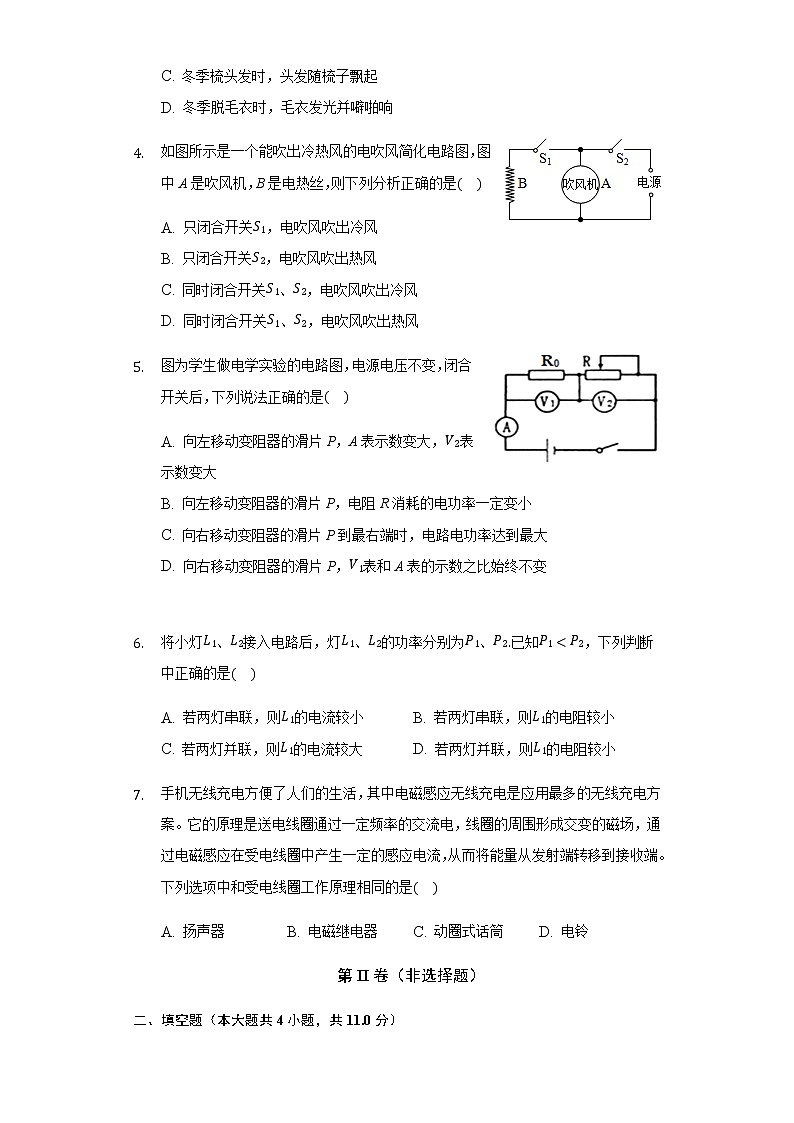

D. 冬季脫毛衣時，毛衣發光并噼啪響如圖所示是一個能吹出冷熱風的電吹風簡化電路圖，圖中A是吹風機，B是電熱絲，則下列分析正確的是A. 只閉合開關，電吹風吹出冷風
B. 只閉合開關，電吹風吹出熱風
C. 同時閉合開關、，電吹風吹出冷風
D. 同時閉合開關、，電吹風吹出熱風圖為學生做電學實驗的電路圖，電源電壓不變，閉合開關后，下列說法正確的是A. 向左移動變阻器的滑片P，A表示數變大，表示數變大
B. 向左移動變阻器的滑片P，電阻R消耗的電功率一定變小
C. 向右移動變阻器的滑片P到最右端時，電路電功率達到最大
D. 向右移動變阻器的滑片P，表和A表的示數之比始終不變
 將小燈、接入電路后，燈、的功率分別為、已知，下列判斷中正確的是A. 若兩燈串聯，則的電流較小 B. 若兩燈串聯，則的電阻較小
C. 若兩燈并聯，則的電流較大 D. 若兩燈并聯，則的電阻較小手機無線充電方便了人們的生活，其中電磁感應無線充電是應用最多的無線充電方案。它的原理是送電線圈通過一定頻率的交流電，線圈的周?chē)纬山蛔兊拇艌?chǎng)，通過電磁感應在受電線圈中產生一定的感應電流，從而將能量從發射端轉移到接收端。下列選項中和受電線圈工作原理相同的是A. 揚聲器 B. 電磁繼電器 C. 動圈式話筒 D. 電鈴第II卷（非選擇題）二、填空題（本大題共4小題，共11.0分）熱可擦筆類似于中性筆，不同的是，熱可擦筆的筆跡遇熱即可消失。改錯時，用橡皮頭反復摩擦字跡使其升溫，即可擦除。此過程中筆跡的內能是通過________的方式來改變。熱機的________沖程與這一過程的能量轉化相同。有些筆芯中含有超量苯酚、醛類物質，寫字時會聞到濃濃的氣味兒，這是由于________。因這些化學物質對人體有害，請同學們盡量不要選用這類質量不合格的筆芯。如圖是在山東省科技館看到的靜電游戲“怒發沖冠”，這是因?yàn)槿私佑|靜電球時，人體是______選填“導體”或“絕緣體”，電荷通過人體傳到頭發上，由于頭發______而使頭發豎起來。如圖所示是在探究電流通過導體產生的熱量與______的關系，如果要探究導體產生的熱量與電阻的關系可以拆去，同時的電阻應與的阻值______選填“相等”或“不相等”。

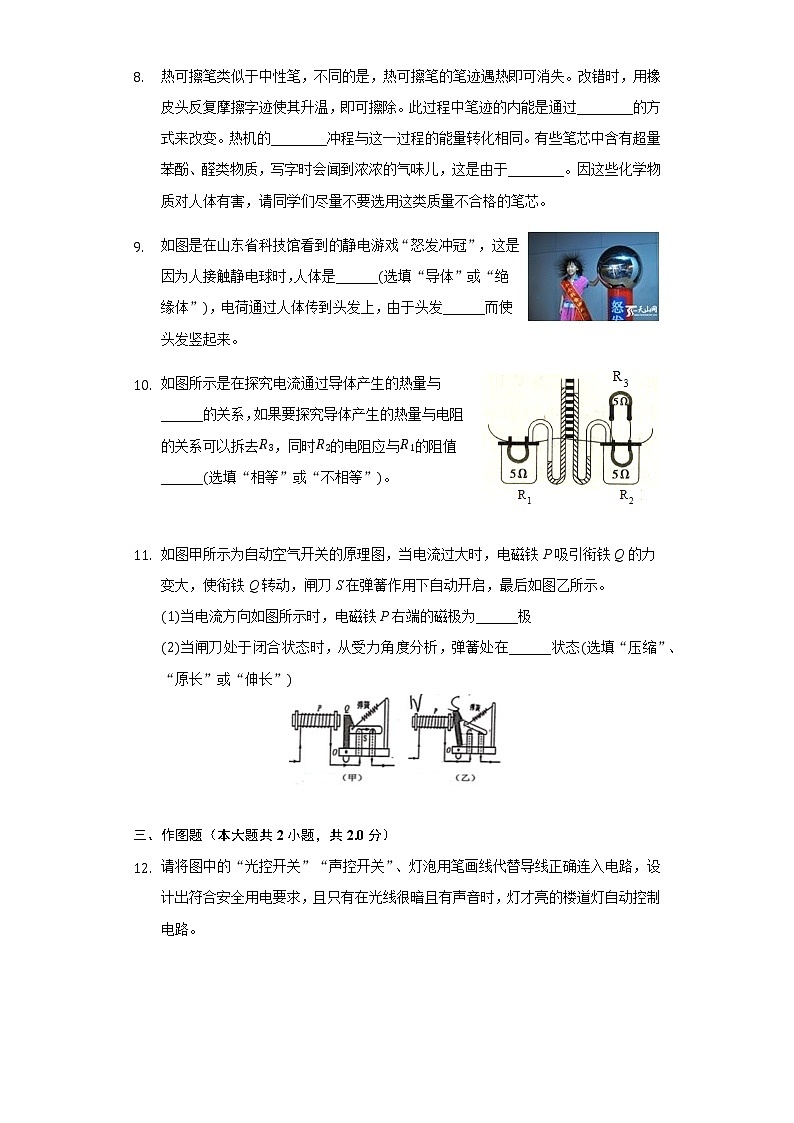

  如圖甲所示為自動空氣開關的原理圖，當電流過大時，電磁鐵P吸引銜鐵Q的力變大，使銜鐵Q轉動，閘刀S在彈簧作用下自動開啟，最后如圖乙所示。
當電流方向如圖所示時，電磁鐵P右端的磁極為______極
當閘刀處于閉合狀態時，從受力角度分析，彈簧處在______狀態選填“壓縮”、“原長”或“伸長”
三、作圖題（本大題共2小題，共2.0分）請將圖中的“光控開關”“聲控開關”、燈泡用筆畫線代替導線正確連入電路，設計出符合安全用電要求，且只有在光線很暗且有聲音時，燈才亮的樓道燈自動控制電路。







 請圖中標出小磁針的N極及地球周?chē)拇鸥芯€方向。








 四、實驗探究題（本大題共3小題，共12.0分）如圖所示，是比較液體甲和液體乙吸熱能力的實驗。在實驗室，使用了相同的酒精燈、相同的設備，首先分別對質量相同的液體甲和液體乙加熱相同的時間不考慮熱量的損失，然后分析二者溫度的升高情況得出結論。
若被加熱的液體甲和液體乙的初溫、質量、加熱時間均相同，圖是液體甲中溫度計的最終溫度示數，其示數為______。
已知液體甲的比熱容為，液體乙的比熱容為，二者的關系為，則液體乙的最終溫度______選填“大于”、“等于”或“小于”液體甲的最終溫度。
小明和小華同學在“探究串聯電路電壓的規律”實驗中，都設計了如圖甲所示的電路。
連接電路前，小明發現電壓表指針如圖乙所示，接下來他要對電壓表進行的操作是______________________________。小明根據圖甲連接好電路，閉合開關后，發現電壓表示數為零，若只有或中的一處發生故障，則故障可能是_____________________。排除故障后，小明完成了實驗，并把數據記錄在下表中：分析實驗數據得出兩個實驗結論：串聯電路兩端的電壓__________各部分電路兩端電壓之和：串聯電路中，各部分電路兩端電壓相等。實驗結束后小明和小華互相交流，小華指出結論是錯誤的，造成結論錯誤的原因是____________________________。在測量小燈泡的電功率時，電源電壓為3V，小燈泡上標有“”字樣。

在如圖甲所示的電路中，閉合開關移動滑片，發現小燈泡不亮，電流表無示數，電壓表有示數，原因是______，經分析有一根導線鏈接錯誤，請?jiān)谶B接錯誤的導線上打“”，并補畫出一根導線連接成正確的電路。
電路連接正確后，從滑動變阻器接入電路的最大阻值開始記錄數據，得到小燈泡的圖象如圖乙所示，則小燈泡的額定功率是______由圖可知，小燈泡的實際功率隨實際電壓的增大而______，滑動變阻器的規格應選擇______。
A.
有同學認為利用該電路還可以探究出導體中電流和導體兩端電壓成正比，你認為這種說法______選填“合理”或“不合理”，理由是______。五、計算題（本大題共2小題，共14.0分）如圖所示，電源電壓為6V，小燈泡上標有“”字樣，小燈泡電阻不變。閉合開關后，滑動變阻器的滑片移動到中點位置時，小燈泡正常發光。求：
小燈泡的電阻；
滑片移動到中點位置時，滑動變阻器接入電路的電阻值；
滑動變阻器的滑片移動到最右端后，通電10s小燈泡產生的熱量。






 如圖是某品牌電水壺，其銘牌上標有“”。求：
加熱電阻絲R的阻值多大？
電水壺正常工作，將1kg的水加熱需要多長時間？不計熱損失，，計算結果保留整數
傍晚用電高峰期電壓會降低，若電路中只讓電水壺單獨工作6min，標有“”的電能表的轉盤轉了300轉，則電水壺兩端實際電壓是多少？







答案和解析1.【答案】A
 【解析】【分析】
本題考查的是日常生活中的一些安全用電常識，要掌握安全用電的原則：不接觸低壓帶電體，不靠近高壓帶電體。值得注意的是：本來不帶電的物體帶了電；本來不導電的物體導電了。
開關的接法：火線首先進開關，再入燈泡；
安全用電的原則：不接觸低壓帶電體，不靠近高壓帶電體；
保險絲的作用就是在電流異常升高到一定的高度的時候，自身熔斷切斷電流，從而起到保護電路安全運行的作用；
發現有人觸電或電引起的火災，首先切斷電源，再實行救援措施。
【解答】
A.控制燈泡的開關要接在火線和燈泡之間，故A正確；
B.安全用電的原則：不接觸低壓帶電體，不靠近高壓帶電體，故B錯誤；
C.當用細銅絲代替后，細銅絲的熔點很高，溫度即使升高到一定程度，它也不會自動熔斷，起不到保護電路的作用，故C錯誤；
D.用電器或電線失火時，應先切斷電源再去救火，以防觸電事故的發生，故D錯誤。
故選A。
2.【答案】A
 【解析】解：A、試管內的水蒸氣推動塞子沖出去時，是利用內能對外做功，將水蒸氣的內能轉化為塞子的機械能，則水蒸氣的內能減小，故A正確；
B、抽去玻璃隔板，兩瓶中氣體逐漸混合均勻，是由于分子在不停地做無規則運動，事實上空氣比二氧化氮的密度小，故B錯誤；
C、給瓶?jī)?nèi)打氣，瓶?jī)?nèi)的空氣推動塞子跳起來時，瓶?jī)?nèi)空氣對塞子做功，將內能轉化為機械能，瓶?jī)?nèi)空氣的內能減小，故C錯誤；
D、厚玻璃管中的空氣被壓縮時，活塞對管內空氣做功，使管內空氣的內能增大、溫度升高，故D錯誤。
故選：A。
結合以下知識可做出解答：
改變物體內能的方式有兩種：做功和熱傳遞，熱傳遞過程是能量的轉移過程，而做功過程是能量的轉化過程。當對物體做功時，機械能轉化為內能，內能增加；當物體對外做功時，內能轉化為機械能，內能減少。
一切物質的分子都在不停地做無規則運動，產生擴散現象。
本題主要考查了做功與物體內能的改變，以及分子熱運動的現象，屬基礎知識的考查，難度不大。
3.【答案】B
 【解析】【分析】
驗電器是根據同種電荷相互排斥的原理制作的，其用途是檢驗物體是否帶電。
自然界中只有兩種電荷：正電荷和負電荷；電荷間的相互作用規律是：同種電荷相排斥，異種電荷相吸引。
【解答】
A.電視機屏幕容易粘上灰塵，這是由于帶電體能吸引輕小物體的緣故，故A錯誤；
B.冬季梳頭發時，梳子與頭發摩擦，即頭發也帶電，且頭發帶的是同種電荷，同種電荷相相互排斥，所以頭發越梳越蓬松，故B正確；
C.用塑料梳子梳頭發時，塑料梳子與頭發相互摩擦，發生了電荷的轉移，從而使梳子和頭發分別帶上異種電荷而互相吸引，所以頭發隨梳子飄起，故C錯誤；
D.冬季脫毛衣時，毛衣發光并噼啪響，這是由于摩擦起電后的放電現象，故D錯誤。
故選B。
4.【答案】D
 【解析】【試題解析】解：開關在干路上，在B所在支路．
A、只閉合開關干路開關是斷開的，電路沒有接通，所有用電器都不工作，故A錯誤；
B、只閉合開關，電熱絲所在支路的開關是斷開的，電熱絲不工作，只有吹風機接入電路，吹出冷風，故B錯誤；
CD、同時閉合開關、，電熱絲與吹風機并聯接入電路，同時工作，吹出熱風，故C錯誤，D正確．
故選D．
并聯電路中干路的開關控制所有用電器，支路的開關控制本支路的用電器．A工作時吹風，B工作時發熱，同時工作時吹熱風．
串聯電路的開關控制所有用電器，并聯電路中干路開關控制所有用電器，支路開關只控制本支路用電器．
5.【答案】D
 【解析】解：由圖知，閉合開關，定值電阻和滑動變阻器R串聯，電流表測量電路電流，電壓表測量兩端電壓，測量滑動變阻器兩端電壓。
A.滑片向左移動時，滑動變阻器接入電路電阻變小，電路總電阻變小，電源電壓不變。由公式知，電路電流變大，由可知，定值電阻兩端的電壓變大，則滑動變阻器兩端的電壓變小，故A錯誤；
B.由知，定值電阻消耗的電功率一定變大，故B錯誤；
C.當滑片在最右端時，滑動變阻器接入電路電阻最大，電路總電阻最大，電源電壓不變。由公式知，電路電流最小，由知，電路消耗的電功率最小，故C錯誤；
D.表和A表的示數之比等于定值電阻的電阻，因此向右移動變阻器的滑片P，表和A表的示數之比始終不變，故D正確。
故選：D。
由電路圖可知，定值電阻與滑動變阻器串聯，電壓表測兩端的電壓，電壓表測不正確的電壓，根據滑片的移動可知接入電路中電阻的變化，根據歐姆定律可知電路中電流的變化和R兩端的電壓變化；根據功率公式判定功率的變化。
本題考查了電路的動態分析，涉及到歐姆定律的應用，分清電路的結構是關鍵。
6.【答案】B
 【解析】解：
A、若兩燈串聯，因串聯電路中電流處處相等，所以通過兩燈的電流相等，故A錯誤；
B、若兩燈串聯，電流處處相等，因，則根據知，的電阻較小，故B正確；
C、若兩燈并聯，各支路兩端的電壓相等，因，則根據可知，的電流較小，故C錯誤；
D、若兩燈并聯，各支路兩端的電壓相等，因，則根據可知，的電阻較大，故D錯誤。
故選：B。
串聯電路中電流處處相等；并聯電路各支路兩端的電壓相等，根據、和判斷分析。
本題考查串并聯電路的規律、功率計算公式的應用，選擇合適的應用公式是正確解決本題的關鍵。
7.【答案】C
 【解析】【分析】
本題主要考查了電磁現象中幾個實驗的掌握情況，知道無線充電器的原理是解題的關鍵。
無線充電器是指利用電磁感應原理進行充電的設備，原理類似于變壓器。在發送和接收端各有一個線圈，發送端線圈連接有線電源產生電磁信號，接收端線圈感應發送端的電磁信號從而產生電流給電池充電；分析各圖中實驗原理分析解答。
【解答】
A.揚聲器是利用通電導體在磁場中受力運動的原理工作的，故A錯誤；
B.電磁繼電器利用的是電流的磁效應，故B錯誤；
C.動圈式話筒是利用電磁感應原理將聲音信號轉化為電信號的裝置，故C正確；
D.電鈴是利用的是電流的磁效應的原理工作的，故D錯誤。
故選C。
8.【答案】做功；壓縮；分子總是在做無規則的運動
 【解析】【分析】
本題主要考查了改變內能的兩種方式、熱機及其能量轉化和分子運動，屬于基礎題型，難度較易。
用橡皮頭反復摩擦字跡使其升溫，是機械能轉化為內能；
熱機的做功沖程是內能轉化為機械能，熱機的壓縮沖程是機械能轉化為內能；
分子在永不停息的做無規則運動。
【解答】
改錯時，用橡皮頭反復摩擦字跡使其升溫，此過程中筆跡的內能是通過做功的方式來改變，能量轉化是機械能轉化為內能；
熱機的做功沖程是內能轉化為機械能，熱機的壓縮沖程是機械能轉化為內能，所以熱機的壓縮沖程與用橡皮頭反復摩擦字跡使其升溫的能量轉化相同；
有些筆芯中含有超量苯酚、醛類物質，寫字時會聞到濃濃的氣味兒，這是由于分子總是在做無規則的運動。
故答案為：做功；壓縮；分子總是在做無規則的運動
9.【答案】導體  帶同種電荷互相排斥
 【解析】解：“怒發沖冠”，這是因?yàn)槿私佑|靜電球時，人體是導體，電荷通過人體傳到頭發上，由于頭發帶同種電荷互相排斥而使頭發豎起來。
故答案為：導體；帶同種電荷互相排斥。
容易導電的物體叫導體，人體、大地、各種金屬等都屬于導體；
同種電荷相互排斥。
本題考查學生對導體的認識，還要知道同種電荷相互排斥，屬物理規律的簡單應用。
10.【答案】電流  不相等
 【解析】解：由圖可知，和并聯后，再與串聯，此時通過和的電流是不同的，電阻相同，通電時間相同，所以探究的是電流通過導體產生的熱量與電流的關系；
探究導體產生的熱量與電阻的關系時，應控制電流和通電時間相同，電阻不同，故應拆去，同時的電阻應與的阻值不同。
故答案為：電流；不相等。
探究電流產生的熱量與哪些因素有關時，應采用控制變量法。
此題通過實驗探究電流通過導體產生的熱量與電阻、電流的關系，考查了學生對控制變量法的應用以及掌握一種常用的物理研究方法--轉換法。
11.【答案】S  原長
 【解析】解：
由圖可知，電磁鐵中電流方向是向上的，根據安培定則可知，電磁鐵P右端的磁極為S極；
當電路中的電流過大時，電磁鐵的磁性增強，則吸引銜鐵Q的力變大，使銜鐵轉動，閘刀S在彈力的作用下自動開啟，切斷電路，由于彈簧沒有受到力的作用，故彈簧會恢復到原狀。
故答案為：；原長。
根據安培定則判定電磁鐵的極性；
影響電磁鐵磁性大小的因素有兩個：電流和線圈的匝數；當閘刀處于閉合狀態時，根據電磁鐵是否有磁性分析。
解答本題的關鍵是要學會讀圖分析電磁繼電器的工作過程。
12.【答案】解：火線進入開關，聲控開關和光控開關是串聯的；再進入燈泡頂端的金屬點，零線直接接入燈泡的螺旋套，這樣在斷開開關能切斷火線，接觸燈泡不會發生觸電事故。既能控制燈泡，又能更安全。

 【解析】只有在光線很暗且有聲音時燈才亮說明兩開關不能獨立工作、相互影響即為串聯；連接電路時應注意開關控制火線，且火線接入燈尾金屬點，零線接入螺旋套。
此題考查了聲、光控?zé)舻慕泳€方法，關鍵是根據題意得出兩開關的連接方式和注意安全用電的原則。
13.【答案】解：地磁場的分布與條形磁鐵的磁場分布相似：地磁北極在地理南極附近，地磁南極在地理北極附近；
磁體外部的磁感線是從N極發出，回到S極，根據同名磁極相互排斥，異名磁極相互吸引可知，小磁針的N極應指向地磁的S極，即地理北極。
如下圖所示：
。
 【解析】地球是一個大磁場，相當于一個條形磁體；磁體外部的磁感線從磁體的N極指向磁體的S極。地磁的兩極與地理的兩極正好相反。
此題考查了地磁場的存在及磁體間相互作用規律，是一道基礎題，比較簡單。
14.【答案】30  大于
 【解析】解：甲中溫度計的分度值為，最終溫度示數為。
甲和液體乙的初溫、質量相同，加熱時間均相同，根據轉換法，吸熱相同，根據已知液體甲的比熱容為，液體乙的比熱容為，二者的關系為，根據，，故則液體乙的最終溫度大于液體甲的最終溫度。
故答案為：；大于。
甲中溫度計的分度值為，據此讀數；
我們使用相同的酒精燈通過加熱時間的長短來比較吸熱多少，這種方法叫轉化法；
甲和液體乙的初溫、質量相同，加熱時間均相同，根據轉換法，吸熱相同，根據結合已知條件分析。
本題考查溫度計的讀數及轉換法、控制變量法和的運用。
15.【答案】對電壓表進行調零；斷路或短路；等于；選用相同規格的燈泡做實驗；只測出了一組實驗數據，實驗次數太少，得出的實驗結論具有偶然性和片面性
 【解析】【分析】
此題為探究串聯電路中的電壓規律實驗，考查電壓表的正確使用以及串聯電路的電壓特點，還考查了學生對實驗數據的處理能力和分析、歸納、總結能力。
使用電壓表前應對電壓表進行調零，使指針指在零刻度線上；
兩燈泡串聯，電壓表測燈泡兩端的電壓，閉合開關S后，兩個電燈都不亮，說明是斷路，而電壓表沒有讀數說明沒有連到電源，故在處斷路；
分析表中實驗數據，根據實驗數據得出實驗結論；
為得出普遍結論，應使用不同規格的實驗器材進行多次實驗，測出多組實驗數據；
根據電路圖分析可以看出，直接改接一端連線，會造成電壓表正負接線柱接反了。
【解答】
由圖知，連接電路前，在檢查實驗器材時發現電壓表指針沒有指在零刻度線上，則應對電壓表進行調零，使指針指在零刻度線上；
由電路圖知，兩燈泡串聯，電壓表測燈泡兩端的電壓；
閉合開關S后，電壓表示數為零，且只有或中的一處發生故障；若燈、均不亮，說明電路發生斷路，而電壓表沒有示數，說明電壓表的兩端不能與電源連通，則是斷路；若亮、不亮，而電壓表沒有示數，則可能是燈短路；
由表中實驗數據可知，串聯電路的總電壓等于各部分電路電壓之和。
由實驗數據可知，各部分電路兩端電壓相等，該結論是錯誤的，造成結論錯誤的原因是選用了規格相同的燈泡做實驗；
由實驗數據可知，只測出了一組實驗數據，實驗次數太少，得出的實驗結論具有偶然性和片面性，為得出普遍結論，應改變燈泡的規格進行多次實驗或改變電源電壓進行多次實驗。
故答案為：對電壓表進行調零；斷路或短路；等于；選用相同規格的燈泡做實驗；只測出了一組實驗數據，實驗次數太少，得出的實驗結論具有偶然性和片面性。
16.【答案】電壓表串聯在電路中；


；增大； C；
不合理； 燈絲電阻是變化的，無法得到電流與電壓成正比。
 【解析】解：
在電路中，電壓表串聯在電路中測電源電壓，電壓表有示數，因電壓表內阻很大，故電路的電流很小，燈不亮；
燈與變阻器并聯，電壓表串聯在電路中是錯誤的，燈與變阻器串聯，電壓表與燈并聯，如下所示：

根據小燈泡的圖象知，燈在額定電壓下的電流為，小燈泡的額定功率是：
；
由圖可知，燈的電流隨電壓的變大而增大，根據，故小燈泡的實際功率隨實際電壓的增大而增大；
由圖知，當電壓表示數為時，電路的最小電流為，由串聯電路的規律及歐姆定律，滑動變阻器的最大電阻為：
，故變阻器規格應選擇C；
探究出導體中電流和導體兩端電壓關系時，要控制電阻阻值不變，因燈絲電阻是變化的，無法得到電流與電壓成正比成正比，這種說法不合理。
故答案為：電壓表串聯在電路中；
；增大；  C；
不合理； 燈絲電阻是變化的，無法得到電流與電壓成正比。
在電路中，電壓表串聯在電路中測電源電壓，電壓表有示數，因電壓表內阻很大，分析燈的發光情況；
燈與變阻器并聯，電壓表串聯在電路中是錯誤的，燈與變阻器串聯，電壓表與燈并聯；
根據小燈泡的圖象知燈在額定電壓下的電流，根據求出小燈泡的額定功率；
由圖可知，燈的電流隨電壓的變大而增大，根據分析；由圖知，當電壓表示數為時，電路的最小電流為，由串聯電路的規律及歐姆定律得出滑動變阻器的最大電阻分析；
探究出導體中電流和導體兩端電壓關系時，要控制電阻阻值不變，據此分析。
本題測量小燈泡的電功率時，考查電路連接、功率計算、影響電阻大小的因素及數據分析和控制變量法法的運用。
17.【答案】解：
根據可得，小燈泡的電阻：
；
當滑動變阻器滑片移動到中點位置時，此時燈泡與滑動變阻器串聯，此時小燈泡正常發光，
根據串聯電路的電流和電壓特點可得：
，
代入數據，，
解得；
滑動變阻器的滑片移動到最右端后，連入電路的滑動變阻器最大阻值：
，
由可得，此時電路的電流：
；
滑動變阻器的滑片移動到最右端后，通電10s小燈泡產生的熱量：
。
答：小燈泡的電阻是；
滑片移動到中點位置時，滑動變阻器接入電路的電阻值是；
滑動變阻器的滑片移動到最右端后，通電10s小燈泡產生的熱量是。
 【解析】知道的額定電壓和額定功率，根據求出燈泡的電阻；
當滑動變阻器滑片移動到中點位置時，此時燈泡與滑動變阻器串聯，小燈泡正常發光，根據串聯分壓可求滑動變阻器接入電路的電阻值；
求出滑動變阻器的滑片移動到最右端后，可得滑動變阻器的阻值；求出電路的電流，根據焦耳定律可求滑動變阻器的滑片移動到最右端后，通電10s小燈泡產生的熱量。
本題考查了串聯電路的特點和歐姆定律、電熱公式的靈活應用，關鍵是知道額定電壓下燈泡正常發光
18.【答案】解：因?yàn)?/span>，
所以；
水吸收的熱量：
；
不計熱損失，
根據可得，將1kg的水加熱需要的時間：
；
因表示的是電路中每消耗的電能，電能表的轉盤轉3000r，
所以，消耗的電能：
，
由可得，電水壺兩端的實際電壓：
。
答：加熱電阻絲R的阻值；
電水壺正常工作，將1kg的水加熱需要278s；
傍晚用電高峰期電壓會降低，若電路中只讓電水壺單獨工作6min，標有“”的電能表的轉盤轉了300轉，則電水壺兩端實際電壓是200V。
 【解析】已知電熱水壺的額定功率和額定電壓可求得正常工作電流和電阻；
電水壺是純電阻用電器，產生的電熱等于消耗的電能，結合熱量的計算公式，利用的關系可求得燒水所用的時間；
知道電水壺的額定電壓和額定功率，根據求出其電阻，再根據求出電水壺兩端的實際電壓。
本題考查了電功率公式、歐姆定律公式、吸熱公式、電功公式的應用，要注意在1標準大氣壓下水的沸點是。
