人教版八年級物理上冊 第五章 《透鏡及其應用》第1節 透鏡（解析版+原卷版）期末復習試卷

這是一份人教版八年級物理上冊 第五章 《透鏡及其應用》第1節 透鏡（解析版+原卷版）期末復習試卷，文件包含第1節透鏡原卷版docx、第1節透鏡解析版docx等2份試卷配套教學資源，其中試卷共10頁， 歡迎下載使用。

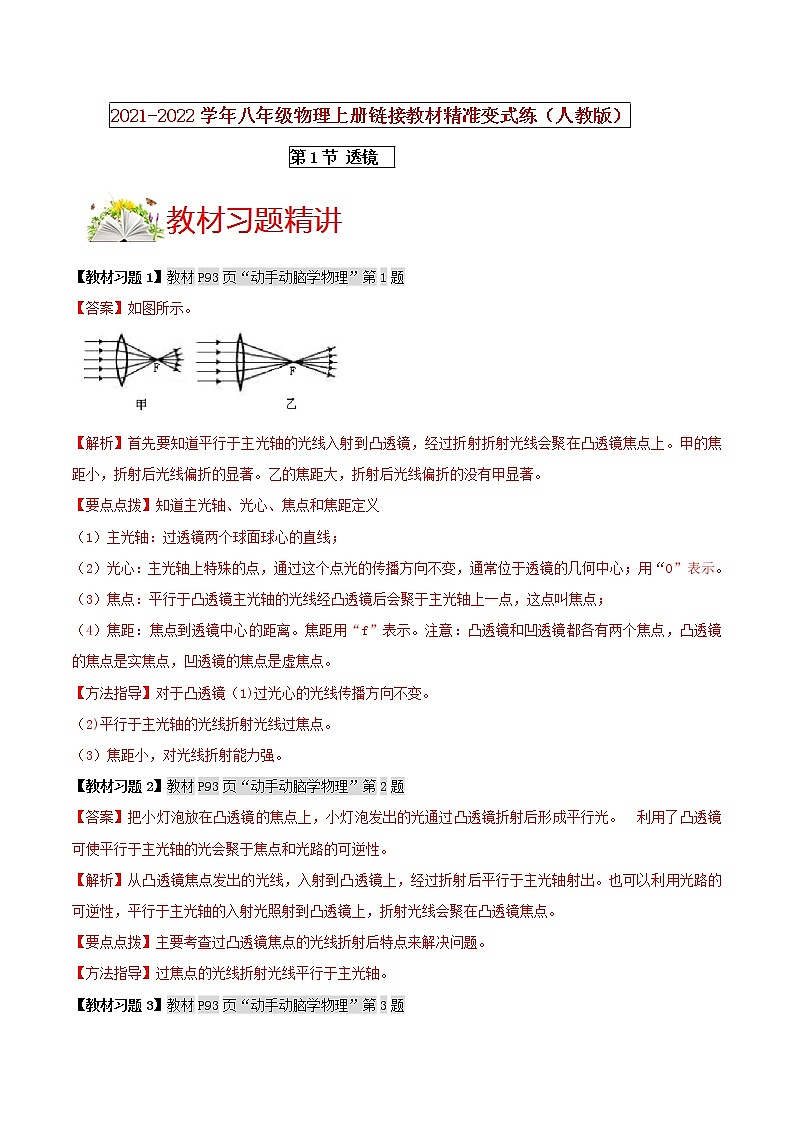

2021-2022學年八年級物理上冊鏈接教材精準變式練（人教版）第1節 透鏡  【教材習題1】教材P93頁“動手動腦學物理”第1題【答案】如圖所示。【解析】首先要知道平行于主光軸的光線入射到凸透鏡，經過折射折射光線會聚在凸透鏡焦點上。甲的焦距小，折射后光線偏折的顯著。乙的焦距大，折射后光線偏折的沒有甲顯著。【要點點撥】知道主光軸、光心、焦點和焦距定義（1）主光軸：過透鏡兩個球面球心的直線；（2）光心：主光軸上特殊的點，通過這個點光的傳播方向不變，通常位于透鏡的幾何中心；用“O”表示。（3）焦點：平行于凸透鏡主光軸的光線經凸透鏡后會聚于主光軸上一點，這點叫焦點；（4）焦距：焦點到透鏡中心的距離。焦距用“f”表示。注意：凸透鏡和凹透鏡都各有兩個焦點，凸透鏡的焦點是實焦點，凹透鏡的焦點是虛焦點。【方法指導】對于凸透鏡（1)過光心的光線傳播方向不變。（2)平行于主光軸的光線折射光線過焦點。（3）焦距小，對光線折射能力強。【教材習題2】教材P93頁“動手動腦學物理”第2題【答案】把小燈泡放在凸透鏡的焦點上，小燈泡發出的光通過凸透鏡折射后形成平行光。 利用了凸透鏡可使平行于主光軸的光會聚于焦點和光路的可逆性。【解析】從凸透鏡焦點發出的光線，入射到凸透鏡上，經過折射后平行于主光軸射出。也可以利用光路的可逆性，平行于主光軸的入射光照射到凸透鏡上，折射光線會聚在凸透鏡焦點。【要點點撥】主要考查過凸透鏡焦點的光線折射后特點來解決問題。【方法指導】過焦點的光線折射光線平行于主光軸。【教材習題3】教材P93頁“動手動腦學物理”第3題【答案】甲【解析】對于凸透鏡來講，平行于主光軸的入射光照射到凸透鏡上，折射光線會聚在凸透鏡焦點。甲圖符合這個規律，畫法正確。凸透鏡對光線有會聚作用，圖乙是發散作用，錯誤。對于凹透鏡來講，平行于主光軸的入射光照射到凹透鏡上，折射光線發散，其反向延長線的焦點在凹透鏡的焦點上。圖丁不符合這個規律，畫法不正確。凹透鏡對光線具有發散作用，丙圖是會聚，錯誤。【教材習題4】教材P93頁“動手動腦學物理”第4題【答案】甲、乙都是凹透鏡。    【解析】光學器件能夠讓光線透過，可能是透鏡，且折射光線比起入射光線更加遠離主光軸，所以該透鏡對光線有發散作用，因此填凹透鏡．對于甲乙兩圖而言，折射光線相對于入射光線都是發散的。所以圖中的虛線框內都應該是凹透鏡。【要點點撥】通過給出的入射光線和對應的折射光線具備的特征，畫出透鏡。【方法指導】以三條特殊光線為解題突破口，記?。?/span>1.對于凸透鏡(1)過凸透鏡光心的光線傳播方向不變。(2)平行于主光軸的光線經過凸透鏡折射光線過焦點。(3)過凸透鏡焦點的光線折射光線平行于主光軸。2.對于凹透鏡(1)過光心的光線傳播方向不變。(2)平行于主光軸的光線折射光線的反向延長線過焦點。(3)入射光線的延長線過焦點,折射光線平行于主光軸。 【變式題1】給你一個透鏡，怎樣判斷它是凸透鏡還是凹透鏡？根據你所學的光學知識，簡要寫出三種判斷方法．【答案】（1）用手去摸，中間厚、兩邊薄的說明是凸透鏡（不提倡用手摸，可直接觀察）
（2）透鏡正對著太陽光移動，另一側能得到最小最亮的點說明是凸透鏡，出現一個暗圈的是凹透鏡．

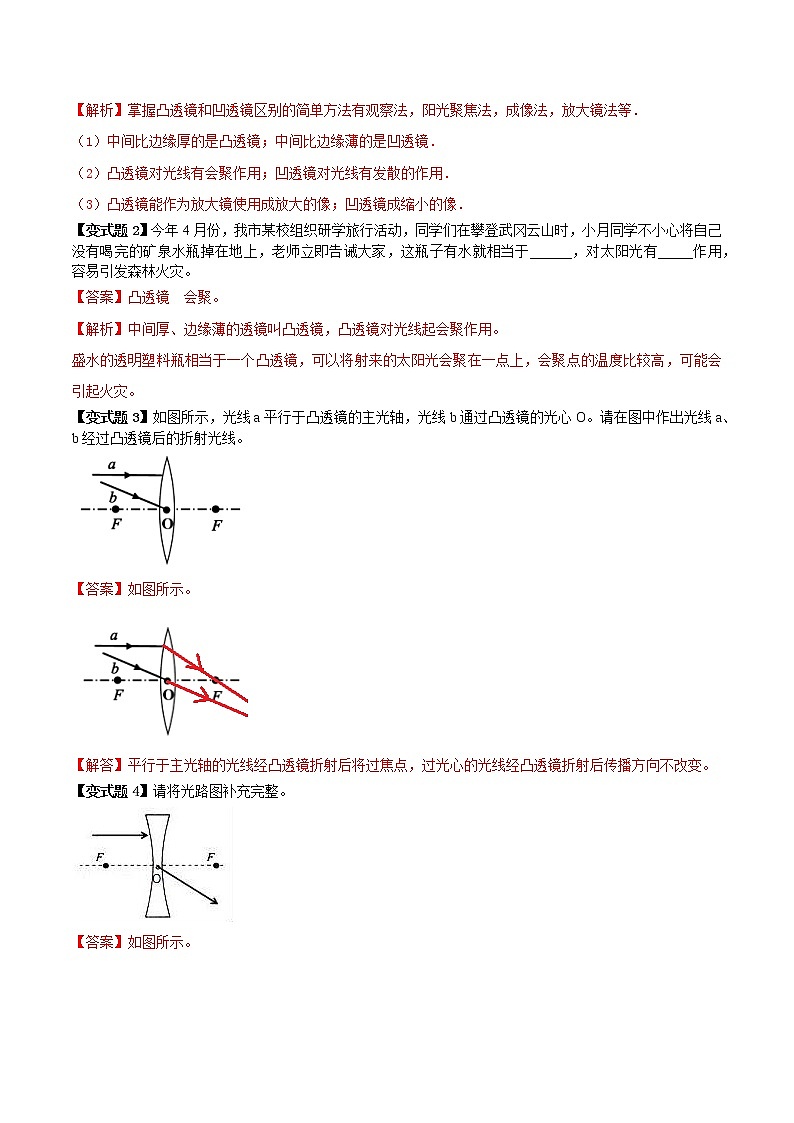

（3）能作為放大鏡使用的是凸透鏡．把透鏡放在字的附近去看字，能起放大作用的是凸透鏡，縮小的是凹透鏡．【解析】掌握凸透鏡和凹透鏡區別的簡單方法有觀察法，陽光聚焦法，成像法，放大鏡法等．（1）中間比邊緣厚的是凸透鏡；中間比邊緣薄的是凹透鏡．
（2）凸透鏡對光線有會聚作用；凹透鏡對光線有發散的作用．
（3）凸透鏡能作為放大鏡使用成放大的像；凹透鏡成縮小的像．【變式題2】今年4月份，我市某校組織研學旅行活動，同學們?cè)谂实俏鋵粕綍r(shí)，小月同學不小心將自己沒有喝完的礦泉水瓶掉在地上，老師立即告誡大家，這瓶子有水就相當于______，對太陽光有_____作用，容易引發森林火災。【答案】凸透鏡  會聚。【解析】中間厚、邊緣薄的透鏡叫凸透鏡，凸透鏡對光線起會聚作用。盛水的透明塑料瓶相當于一個凸透鏡，可以將射來的太陽光會聚在一點上，會聚點的溫度比較高，可能會引起火災。【變式題3】如圖所示，光線a平行于凸透鏡的主光軸，光線b通過凸透鏡的光心O。請?jiān)趫D中作出光線a、 b經過凸透鏡后的折射光線。【答案】如圖所示。【解答】平行于主光軸的光線經凸透鏡折射后將過焦點，過光心的光線經凸透鏡折射后傳播方向不改變。【變式題4】請將光路圖補充完整。【答案】如圖所示。【解析】平行于主光軸的光線經凹透鏡折射后折射光線反向延長通過焦點；過光心的光線其傳播方向不變。1.下圖中A、B、C、D四種光學器件中，屬于凸透鏡的是（    ）【答案】B【解析】中間厚、邊緣薄的透鏡叫凸透鏡，如：遠視鏡片、放大鏡。2.如圖光線經過一個光學元件后傳播方向發生了改變，則虛線框內的光學元件是（　）A．凹透鏡 B．凸透鏡 C．平面鏡 D．潛望鏡【答案】B 【解析】仔細觀察各圖中出射光線和入射光線的特點，結合各種透鏡及面鏡的光學特點，找到合適的光學元件．由圖知，折射光線比入射光線向主光軸靠攏會聚，該透鏡對光線有會聚作用，因此虛線框內的光學元件是凸透鏡．3.如圖是四個透鏡實物圖，屬于凹透鏡的是（   ） A               B                 C               D【答案】C【解析】中間薄、邊緣厚的透鏡叫凹透鏡，如：近視鏡片，門上的貓眼。4.據央視新聞報道，我國臺灣省臺中市一輛小客車，因車主將礦泉水隨手放在儀表盤上的防滑墊上，導致防滑墊起火（如圖所示）。這瓶礦泉水所起的作用相當于（　?。?/span>A．平面鏡 B．三棱鏡 C．凸透鏡 D．凹透鏡【答案】C 【解析】裝有飲料的飲料瓶相當于一個凸透鏡，凸透鏡對光線具有會聚作用，容易引發火災。裝有水的礦泉水瓶相當于一個凸透鏡，中間厚邊緣薄，由于凸透鏡對光線的會聚作用，射入車內的光線經礦泉水瓶折射后集中于它的焦點上，時間一長正好使放置于此處的物品起火。5.中間厚、邊緣薄的透鏡叫____透鏡，如：遠視鏡片、放大鏡；中間薄、邊緣厚的透鏡叫_____透鏡，如：近視鏡片，門上的貓眼。【答案】凸；凹。【解析】根據凸透鏡、凹透鏡定義作答。6.某同學把一個凸透鏡正對著太陽光，再把一張白紙放在它的另一側，適當調整位置后，在白紙上出現一個很小很亮的光斑，經過測量得出光斑到凸透鏡中心的距離為20cm，則該凸透鏡的焦距為     cm。【答案】20【解析】把凸透鏡正對太陽光，上下移動透鏡，能在紙上形成最小、最亮的光斑，這個光斑是凸透鏡的焦點，焦點到凸透鏡的距離是凸透鏡的焦距。某凸透鏡正對著太陽光，再把一張白紙放在它的另一側，適當調整位置后，在白紙上出現一個很小很亮的光斑，這個光斑是凸透鏡的焦點，凸透鏡中心是光心，光斑和光心之間的距離叫焦距，光斑到凸透鏡中心的距離為20cm，所以凸透鏡的焦距是20cm。7.在森林中旅游時，導游會提醒你，不要隨意丟棄飲料瓶。這是由于下雨時瓶?jī)?nèi)灌了雨水后，相當于一個　 　（選填“凸透鏡”或“凹透鏡”），太陽出來后，它對光線有　 　作用，可能會引起森林火災。【答案】凸透鏡；會聚。【解析】因?yàn)槠績?nèi)灌了雨水后，瓶中水的形狀是中間厚、邊緣薄，符合凸透鏡的形狀特點，對光線有會聚作用，如果熱量集中，會造成樹葉燃燒，造成火災。8.如圖所示，光線伍平行于凸透鏡的主光軸，光線右過光心乙清在圖中作出光線a、 b經過凸透鏡后的折射光線；【答案】如圖所示：【解析】平行于主光軸的光線經凸透鏡折射后將過焦點，過光心的光線經凸透鏡折射后傳播方向不改變。9.完成圖中的光路。【答案】如圖所示：【解析】在作凸透鏡、凹透鏡的光路圖時，先確定所給的光線的特點再根據透鏡的光學特點來作圖。延長線過另一側焦點的光線經凹透鏡折射后將平行于主光軸。10.有一點光源S，它在平面鏡中的像與凸透鏡的焦點F重合，S發出的一條光線經平面鏡反射后，反射光線為a，如圖所示。請?jiān)趫D中畫出：（1）凸透鏡的焦點F；（2）點光源S的位置；（3）光線a經過凸透鏡后的折射光線。【答案】如圖所示：【解析】（1）因?yàn)榉瓷涔饩€好像是從虛像上發出的，已知點光源S在平面鏡中的像與凸透鏡的焦點F重合，所以反向延長光線a，與主光軸的交點為凸透鏡的焦點F；（2）畫出像S′（F）的對稱點，可得點光源的位置S；（3）光線a過凸透鏡的焦點，經凸透鏡后折射光線平行于主光軸。
