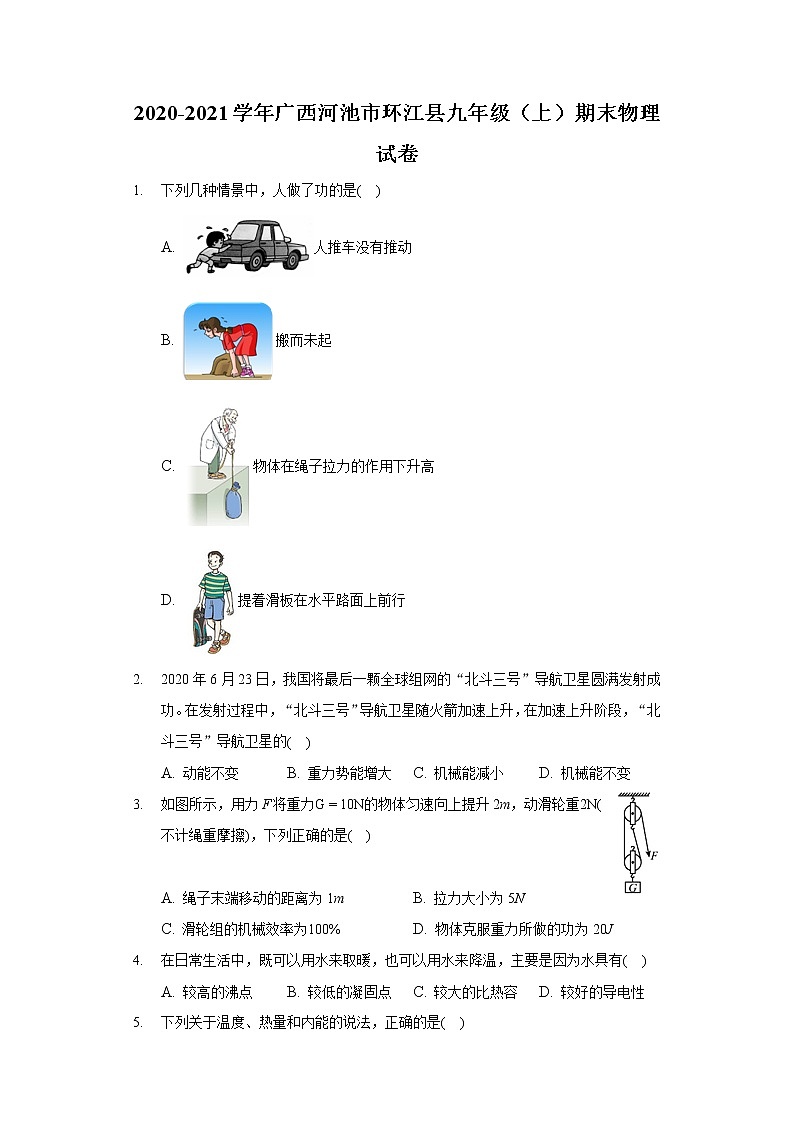

2020-2021學年廣西河池市環江縣九年級（上）期末物理試卷
1. 下列幾種情景中，人做了功的是(?)
A. 人推車沒有推動
B. 搬而未起
C. 物體在繩子拉力的作用下升高
D. 提著滑板在水平路面上前行
2. 2020年6月23日，我國將最后一顆全球組網的“北斗三號”導航衛星圓滿發射成功。在發射過程中，“北斗三號”導航衛星隨火箭加速上升，在加速上升階段，“北斗三號”導航衛星的(?)
A. 動能不變 B. 重力勢能增大 C. 機械能減小 D. 機械能不變
3. 如圖所示，用力F將重力G=10N的物體勻速向上提升2m，動滑輪重2N(不計繩重摩擦)，下列正確的是(?)

A. 繩子末端移動的距離為1m B. 拉力大小為5N
C. 滑輪組的機械效率為100% D. 物體克服重力所做的功為20J
4. 在日常生活中，既可以用水來取暖，也可以用水來降溫，主要是因?yàn)樗哂??)
A. 較高的沸點 B. 較低的凝固點 C. 較大的比熱容 D. 較好的導電性

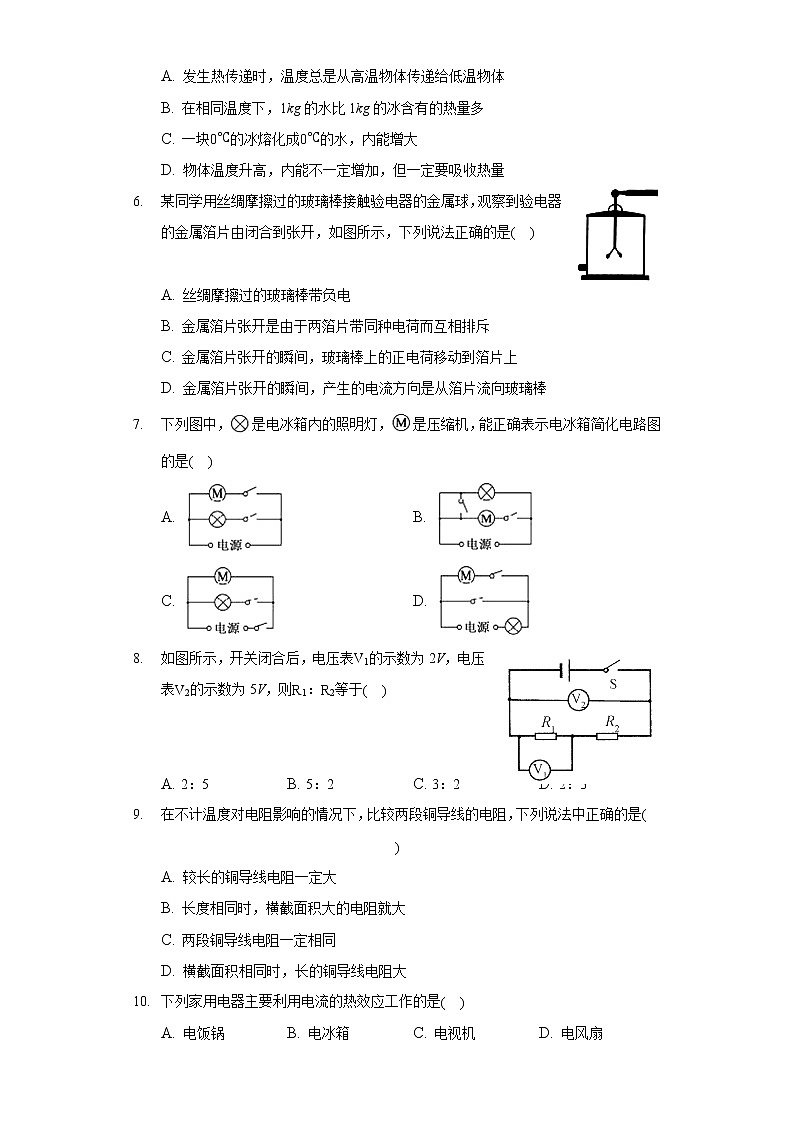

5. 下列關于溫度、熱量和內能的說法，正確的是(?)
A. 發生熱傳遞時，溫度總是從高溫物體傳遞給低溫物體
B. 在相同溫度下，1kg的水比1kg的冰含有的熱量多
C. 一塊0℃的冰熔化成0℃的水，內能增大
D. 物體溫度升高，內能不一定增加，但一定要吸收熱量
6. 某同學用絲綢摩擦過的玻璃棒接觸驗電器的金屬球，觀察到驗電器的金屬箔片由閉合到張開，如圖所示，下列說法正確的是(?)

A. 絲綢摩擦過的玻璃棒帶負電
B. 金屬箔片張開是由于兩箔片帶同種電荷而互相排斥
C. 金屬箔片張開的瞬間，玻璃棒上的正電荷移動到箔片上
D. 金屬箔片張開的瞬間，產生的電流方向是從箔片流向玻璃棒
7. 下列圖中，是電冰箱內的照明燈，是壓縮機，能正確表示電冰箱簡化電路圖的是(?)
A. B.
C. D.
8. 如圖所示，開關閉合后，電壓表V1的示數為2V，電壓表V2的示數為5V，則R1：R2等于(?)


A. 2：5 B. 5：2 C. 3：2 D. 2：3
9. 在不計溫度對電阻影響的情況下，比較兩段銅導線的電阻，下列說法中正確的是(?)
A. 較長的銅導線電阻一定大
B. 長度相同時，橫截面積大的電阻就大
C. 兩段銅導線電阻一定相同
D. 橫截面積相同時，長的銅導線電阻大
10. 下列家用電器主要利用電流的熱效應工作的是(?)
A. 電飯鍋 B. 電冰箱 C. 電視機 D. 電風扇

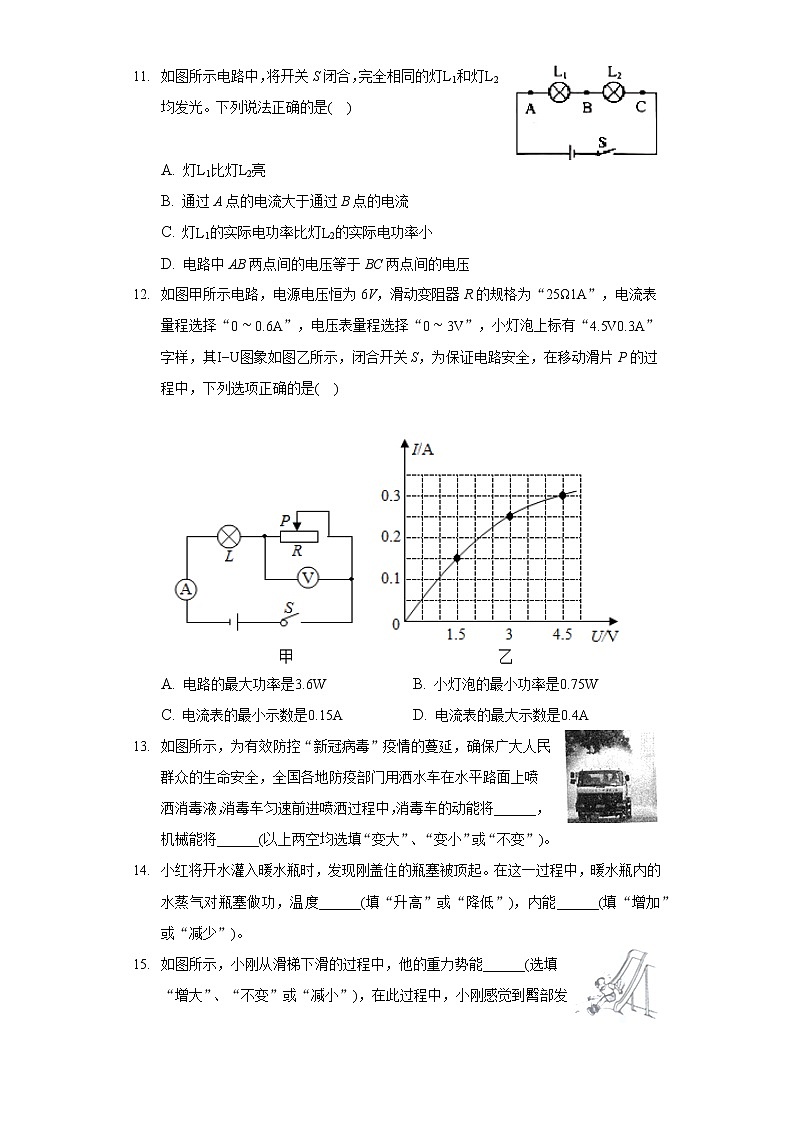

11. 如圖所示電路中，將開關S閉合，完全相同的燈L1和燈L2均發光。下列說法正確的是(?)

A. 燈L1比燈L2亮
B. 通過A點的電流大于通過B點的電流
C. 燈L1的實際電功率比燈L2的實際電功率小
D. 電路中AB兩點間的電壓等于BC兩點間的電壓
12. 如圖甲所示電路，電源電壓恒為6V，滑動變阻器R的規格為“25Ω1A”，電流表量程選擇“0～0.6A”，電壓表量程選擇“0～3V”，小燈泡上標有“4.5V0.3A”字樣，其I?U圖象如圖乙所示，閉合開關S，為保證電路安全，在移動滑片P的過程中，下列選項正確的是(?)

A. 電路的最大功率是3.6W B. 小燈泡的最小功率是0.75W
C. 電流表的最小示數是0.15A D. 電流表的最大示數是0.4A
13. 如圖所示，為有效防控“新冠病毒”疫情的蔓延，確保廣大人民群眾的生命安全，全國各地防疫部門用灑水車在水平路面上噴灑消毒液，消毒車勻速前進噴灑過程中，消毒車的動能將______，機械能將______(以上兩空均選填“變大”、“變小”或“不變”)。
14. 小紅將開水灌入暖水瓶時，發現剛蓋住的瓶塞被頂起。在這一過程中，暖水瓶?jī)?nèi)的水蒸氣對瓶塞做功，溫度______(填“升高”或“降低”)，內能______(填“增加”或“減少”)。
15. 如圖所示，小剛從滑梯下滑的過程中，他的重力勢能______(選填“增大”、“不變”或“減小”)，在此過程中，小剛感覺到臀部發熱，這說明通過______的方式可以改變物體的內能，這個過程發生的能量轉化類似于四沖程汽油機的______沖程。
16. 小明將放在水平桌面上重2N的書，水平勻速拉動0.2m，所用的水平拉力為0.5N，在此過程中書受到的重力做功為______J，水平拉力做功為______J。
17. 用電壓表測某段電路的電壓時，應將電壓表______(選填“并”或“串”)聯在該電路兩端，被測電壓______(選填“能”或“不能”)超過它的量程。
18. 在“伏安法測電阻”實驗中，測得導體兩端的電壓為2V時，導體中的電流為0.2A，該導體的電阻是______Ω；改變滑動變阻器滑片的位置，使導體兩端的電壓增加到4V，導體的電阻是______Ω。
19. 如圖所示是小飛家的電能表，電能表的讀數為______ kW?h。他讓一個電暖器單獨接入電路使用，工作2min，電能表轉盤剛好轉了100轉，電暖器的實際功率為______ W。




20. 如圖所示，電源電壓為4.5V不變，小燈泡的額定電壓為2.5V，R1=10Ω.閉合開關S1、S2，將滑動變阻器R2的滑片滑到最左端時，小燈泡正常發光，小燈泡的額定功率為______W.通電5min，電阻R1產生的熱量為______J.只閉合開關S1，滑動變阻器R2的滑片從最左端滑到最右端，電壓表示數從1.5V變化到3V，滑動變阻器R2的最大阻值為______Ω。
21. 將電源和電流表兩個元件符號正確填進圖中虛線方框內，要求：開關S閉合后向左移動滑動變阻器的滑片P，使小燈泡L變亮，同時電壓表示數變小。











22. 請根據圖所示的實物圖，在右邊方框內畫出對應的電路圖。








23. 小明利用圖甲裝置研究某燃料熱值。他取少量燃料置于燃燒皿中，測出總質量為30g，點燃后對100g 的熱水加熱4min立即熄滅燃料，再測得燃料和燃燒皿總質量，天平平衡時砝碼數量和游碼位置如圖乙所示，并根據實驗數據繪制的水溫隨時間變化的圖象如圖丙中a線所示。

(1)如圖甲所示，組裝實驗器材時為了能使溫度計液泡與液體充分接觸，應調節圖中A、B兩鐵環，應先調節______(選填“A”、“B”)鐵環；
(2)在第2～4min的過程中，水______(選填“吸”或“不吸”)熱；
(3)已知此過程中燃料均勻燃燒放熱，所放熱量?jī)H60%能被水吸收，則該燃料的熱值為______J/kg【水的比熱容為4.2×103J/(kg?℃)，整個過程中忽略水的質量變化】；
(4)若實驗裝置和熱損失比例均不變，利用該燃料加熱另一杯水繪出了如圖丙中b線，則另一杯水的質量______(選填“大于”、“等于”或“小于”)上一杯水質量。
24. “測滑輪組的機械效率”的實驗數據如表：
(1)實驗時，應沿豎直向上的方向______ 拉動彈簧測力計。
(2)第2次實驗中彈簧測力計的示數如圖所示為______ N。
(3)第3次實驗滑輪組的機械效率是______ 。
(4)如果用這個滑輪組提升7N的重物，則它的機械效率可能是______ (填序號)。
A.60%B.75%C.83%
實驗
次數
物重
G(N)
物體上升
高度h(m)
拉力F
(N)
繩子自由端移
動距離s(m)
機械效
率
1
4
0.1
2.0
0.3
66.7%
2
5
0.1

0.3
69.4%
3
6
0.1
2.5
0.3

25. 小張?jiān)凇疤骄坎⒙?lián)電路中電流規律”的實驗中，設計的電路如圖所示，把電流表分別接入到電路中的a、b、c處，測出a、b、c處的電流數據記錄如表。
實驗次數
a點/A
b點/A
c點/A
1
0.22
0.22
0.44
2
0.24
0.24
0.48
3
0.28
0.28
0.56
(1)在連接電路的過程中，開關應該處于______狀態。
(2)在進行實驗時，燈泡L1突然熄滅，L2仍發光，則電路故障可能是______(選填“L1短路”或“L1開路”)。
(3)小張根據如表實驗數據斷定“并聯電路中各支路的電流一定相等”，你認為這一結論是______(選填“正確”或“錯誤”)的，造成這一現象的原因是兩個小燈泡的規格______(選填“相同”或“不同”)。
26. 在“用電流表和電壓表測電阻”的實驗中，電路如圖甲所示。
(1)開關閉合前，滑動變阻器的滑片P要移動到______ (選填“a”或“b”)端；
(2)閉合開關，調整滑片P到某一位置后，電壓表示數為2V，電流表的示數如圖乙所示，為______ A，此次測得的結果為Rx=______ Ω。

27. 在測定小燈泡的電功率實驗中，小明設計了如圖甲所示的電路，其中小燈泡的額定電壓為2.5V，電源由兩節新干電池串聯組成。

(1)檢查儀器時，發現電流表指針位置如圖乙所示，則應對電流表進行______ 。
(2)閉合開關，移動變阻器滑片，當電壓表的示數如圖丙所示時，小燈泡兩端的電壓為______ V。
(3)實驗時，觀察小燈泡在三種電壓下的發光情況。若小燈泡正常發光時電流表示數為0.32A，則它的額定功率為______ W；
(4)在電壓表示數為2.8V時，小燈泡發出很亮的光，過一會后小燈泡燒壞了，此時電壓表的示數為______ V；
(5)小燈泡的亮度是由實際功率決定的，若將標有“220V 40W”燈泡L1和標有“220V 60W”燈泡L2串聯后接到庭照明電路中，燈泡______ 更亮。
28. 利用燃燒酒精給水加熱，使質量為2kg的水溫度升高，。
(1)求水吸收的熱量是多少J？
(2)若完全燃燒酒精產生的熱量全部被水吸收，則需要完全燃燒多少kg的酒精？







29. 為了進一步理解所學知識，朝陽中學物理興趣小組組裝了如圖所示的裝置。一輛質量為0.3kg的玩具電動小車放置在粗糙水平桌面上，其與桌面間的滑動摩擦力為2N，一根不可伸長的細繩一端固定在小車尾部，另一端依次跨過定滑輪、動滑輪后固定在O點，兩滑輪質量都為0.05kg。當小車向右運動，借助細繩、滑輪帶動質量為0.2kg的物體以0.1m/s的速度沿豎直方向勻速上升，不計細繩與兩滑輪之間的摩擦，不考慮空氣阻力，求：
(1)細繩的拉力F；
(2)滑輪組的機械效率η；
(3)玩具電動小車牽引力的功率P。








30. 如圖所示，燈泡L標有“6V 3W”字樣(不考慮燈絲電阻變化)，定值電阻R1=28Ω，當開關S1、S2、S3全部閉合時，燈泡正常發光，電流表示數為0.75A.求：
(1)電源電壓U；
(2)定值電阻R0的大??；
(3)當S1閉合，S2、S3斷開時，電路消耗的功率。







答案和解析
1.【答案】C

【解析】解：
A、人沒有推動車，只有推力，但沒有移動距離，所以推力沒有做功；故A錯誤；
B、搬物體時，人給物體一個力的作用，物體在力的作用下沒有移動距離，人對物體沒有做功；故B錯誤；
C、物體受繩子拉力作用，并且在拉力作用下向上移動了距離，拉力對物體做功；故C正確；
D、提著滑板在水平路面上前行，力的方向是向上的，運動方向是水平的，沒有在力的方向上通過距離，所以不做功，故D錯誤。
故選：C。
做功的兩個必要因素：作用在物體上的力，物體在力的方向上通過的距離(即力和距離的方向要一致)，二者缺一不可。
明確三種情況不做功：一是有力無距離(例如：推而未動)，二是有距離無力(靠慣性運動)，三是力的方向與運動方向垂直。

2.【答案】B

【解析】解：影響動能的因素是物體的質量和物體運動的速度，影響重力勢能的因素是物體的質量和物體的高度，其中動能和勢能統稱為機械能。在火箭加速上升的過程中，北斗導航衛星的質量不變，速度增大，動能增大；質量不變，高度增加，重力勢能增大，所以機械能增大，故B符合題意，A、C、D不符合題意。
故選：B。
(1)影響動能大小的因素：質量、速度。質量越大，速度越大，動能越大；
(2)影響重力勢能大小的因素：質量、被舉的高度。質量越大，高度越大，重力勢能就越大；
(3)機械能等于動能和勢能之和。
本題主要考查了動能和重力勢能大小的判斷，只要知道影響動能、重力勢能大小的因素即可解答。

3.【答案】D

【解析】解：
A、由圖可知，n=2，繩子末端移動的距離：s=2h=2×2m=4m，故A錯誤；
B、不計繩重、摩擦，拉力，故B錯誤；
CD、拉力做的總功：，
所做的有用功，即物體克服重力所做的功：
，
該滑輪組的機械效率：
，故C錯誤、D正確。
故選：D。
(1)由圖可知，n=2，繩子末端移動的距離s=2h；
(2)不計繩重、摩擦，拉力；
(3)利用W=Fs求拉力做的總功，利用W=Gh求所做的有用功，即物體克服重力所做的功；該滑輪組的機械效率等于有用功與總功之比。
本題考查了使用滑輪組時有用功、總功、機械效率的計算，要知道：物體克服重力所做的功為拉力做的有用功。

4.【答案】C

【解析】解：在日常生活中，既可以用水來取暖，也可以用水來降溫，利用水的比熱容大的特點，把這些熱迅速吸收，使溫度不致升得太高，太快。
故選：C。
水的比熱容較大，質量相同的水和其它液體相比較，升高相同的溫度時，吸收的熱量多；吸收或放出相同的熱量時，溫度變化較小，因此常用來做冷卻劑、取暖劑、防凍劑等。
考查了水的比熱容的特點以及在生活中的應用，要求學生牢固掌握。

5.【答案】C

【解析】解：A、發生熱傳遞時，傳遞的是熱量而不是溫度；故A錯誤；
B、熱量不是狀態量，不能說含有或者具有熱量，故B錯誤；
C、一塊0℃的冰熔化成0℃的水后，吸收熱量，溫度不變，內能增加；故C正確；
D、物體溫度升高，內能一定增加，可能是吸收了熱量，也可能是外界對物體做了功，故D錯誤。
故選：C。
(1)熱傳遞的條件是兩個物體之間存在溫度差，熱量從高溫物體傳給低溫物體。
(2)根據熱量的描述進行判斷；
(3)內能的大小跟質量、溫度、狀態有關；晶體熔化過程吸收熱量，內能增加，溫度不變。
(4)物體溫度升高，內能一定增加；
改變物體內能的方式有做功和熱傳遞。
本題綜合考查了熱傳遞的條件、熔化吸熱、熱量的概念和物體內能的改變方式等知識，綜合性較強，易出錯。

6.【答案】B

【解析】
【分析】
本題考查了兩種電荷及電荷間的作用規律，以及電流方向的規定，屬于基本內容，比較簡單。
(1)人們規定，用絲綢摩擦過的玻璃棒帶正電，毛皮摩擦過的橡膠棒帶負電；
(2)電荷規律：同種電荷相互排斥，異種電荷相互吸引；
(3)金屬箔張開是金屬箔片上的自由電子移動到玻璃棒上；
(4)人們規定，正電荷定向移動的方向?yàn)殡娏鞣较颍饘賹?dǎo)體中自由電子定向移動的方向與電流的方向相反。
【解答】
A.用絲綢摩擦過的玻璃棒帶正電，故A錯誤；
B.當帶正電的玻璃棒與金屬球接觸時，一部分電子會從驗電器的金屬箔移動到玻璃棒，兩金屬箔由于失去電子都帶上正電荷，因相互排斥而張開，故B正確；
CD.當帶正電的玻璃棒與金屬球接觸時，一部分電子會從驗電器的金屬箔移動到玻璃棒，因電子定向移動的方向與電流的方向相反，所以瞬間電流的方向是從玻璃棒流向金屬箔，故CD錯誤。
故選B。??
7.【答案】A

【解析】
【分析】
根據串并聯電路的特點判斷：串聯電路中各元件逐個順次連接，只有一條電流的流通路徑；并聯電路中各用電器并聯連接，電路中電流有多條流通路徑。
本題考查了對電冰箱工作電路的了解，關鍵是理解并聯電路的特點，難度不大。
【解答】
由生活經驗可知，照明燈和壓縮機都能獨立工作，且互不影響，所以照明燈和壓縮機是并聯的，且都有各自的控制開關，結合各選項電路圖可知，只有A正確。
故選A。??
8.【答案】D

【解析】解：由電路圖可知，R1與R2串聯，電壓表V1測R1兩端電壓，電壓表V2測電源電壓，
因串聯電路中總電壓等于各分電壓之和，
所以，兩電阻兩端的電壓之比：
U1U2=UV1UV2?UV1=2V5V?2V=23，
因串聯電路中各處的電流相等，
所以，由I=UR可得，兩電阻的阻值之比：
R1R2=U1IU2I=U1U2=23。
故選：D.
由電路圖可知，R1與R2串聯，電壓表V1測R1兩端電壓，電壓表V2測電源電壓，根據串聯電路的電壓特點求出兩電阻兩端的電壓之比，根據串聯電路的電流特點和歐姆定律求出兩電阻的阻值之比。
本題考查了串聯電路的特點和歐姆定律的應用，是一道較為簡單的應用題。

9.【答案】D

【解析】解：
A、電阻與導體的材料、長度、橫截面積等因素有關，長度的銅導線，如果橫截面積也大，則電阻不一定大，故A錯誤；
B、長度相同的兩根銅導線，橫截面積越大的電阻越小，故B錯誤；
C、電阻與導體的材料、長度、橫截面積等因素有關，兩段銅導線，長短和橫截面積不一樣，則電阻大小不一樣，故C錯誤；
D、橫截面積相同時，長的銅導線電阻大，故D正確。
故選：D。
電阻是導體本身的一種性質，電阻與導體的材料、長度、橫截面積等因素有關，與電壓和電流無關。
本題主要考查了對電阻的概念、電阻大小影響因素的理解與應用，屬電學基礎題。

10.【答案】A

【解析】解：電冰箱、電風扇主要是把電能轉化為機械能，電視機在工作時，主要將電能轉化為光能和聲能，故不合題意；
只有電飯煲是把電能轉化為內能，是利用電流的熱效應，符合題意。
故選：A。
電流的熱效應就是把電能轉化為內能?？蓮哪芰哭D(zhuǎn)化的角度分析哪一用電器是利用了電流的熱效應。
本題主要考查學生對：電流的熱效應，以及電能和其它形式能的相互轉化。是一道基礎題。

11.【答案】D

【解析】解：
由圖知，兩燈泡串聯；在串聯電路中，各處電流都相等，所以通過A點的電流等于通過B點的電流；
已知燈L1和燈L2完全相同(其電阻相同)并且串聯，所以由U=IR可知，兩燈的電壓相同，即AB兩點間的電壓等于BC兩點間的電壓；
燈泡的亮度由燈泡的實際功率決定，兩只燈泡兩端電壓相同，通過的電流相同，由公式P=UI知，其實際功率相同，所以兩燈泡的亮度相同，故D正確，ABC錯誤。
故選：D。
①在串聯電路中，電流處處相等，各用電器兩端電壓與其阻值成正比；
②燈泡的亮度由燈泡的實際功率決定。
此題考查的是串聯電路的特點和燈泡亮度的決定因素，屬于基礎題，難度較小，容易解答。

12.【答案】B

【解析】解：AD.由圖可知，小燈泡與滑動變阻器串聯，電壓表測量滑動變阻器兩端的電壓，電流表測量電路中的電流；題意可知，為保證電路安全，電路中允許通過的最大電流是0.3A，即電流表的最大示數是0.3A，電路的最大功率是：
P=UI=6V×0.3A=1.8W，故AD錯誤；
BC.由串聯電路的分壓特點可知，當滑動變阻器接入電路的電阻最大時，滑動變阻器兩端的電壓最大時，燈泡兩端的電壓最小，而且此時流過小燈泡的電流也最小，即電流表的示數最小；即當電壓表的示數為3V時，小燈泡的電功率最小，此時小燈泡兩端的電壓為：
，
由圖乙可知，此時流過小燈泡的最小電流是0.25A，小燈泡的最小功率是
PL=ULIL=3V×0.25A=0.75W，故B正確；C錯誤。
故選：B。
(1)為保證電路安全，電路中允許通過的最大電流是0.3A，根據P=UI可求最大功率；
(2)由串聯電路的分壓特點可知，當滑動變阻器接入電路的電阻最大時，滑動變阻器兩端的電壓最大，燈泡兩端的電壓最小，而且此時流過小燈泡的電流也最小，即電流表的示數最??；即當電壓表的示數為3V時，小燈泡的電功率最小，根據P=UI可求最小功率。
本題考查電功率的計算，關鍵是電路中最大電流、最小電流的確定。

13.【答案】變小? 變小

【解析】解：消毒車勻速前進噴灑過程中，速度不變，但質量變小，消毒車的動能變小；高度不變，質量變小，重力勢能變??；機械能等于動能和重力勢能的總和，所以機械能變小。
故答案為：變小；變小。
動能的影響因素是質量和速度，重力勢能的影響因素是質量和高度，機械能等于動能與勢能的總和；結合其運動狀態可做出判斷。
本題主要考查了對動能、重力勢能影響因素的分析，以及對機械能變化的判斷，屬基礎知識的應用。

14.【答案】降低? 減少

【解析】解：暖水瓶?jī)?nèi)的水蒸氣對瓶塞做功，水蒸氣的內能減少，溫度降低。
故答案為：降低；減少。
做功改變內能的實質是能量的轉化，水蒸氣推動瓶塞，內能轉化為機械能。
此題考查的是能量的轉化、做功改變物體的內能，是基礎知識的考查，難度不大。

15.【答案】減小? 做功? 壓縮

【解析】解：(1)小剛從滑梯下滑的過程中，他的質量不變，高度減小，故重力勢能減??；
(2)小剛在下滑過程中克服摩擦做功，機械能轉化為內能，所以臀部有灼熱的感覺，這是通過做功的方式改變了他的內能；
(3)四沖程汽油機的壓縮沖程中，活塞壓縮空氣做功，將機械能轉化為內能，與上述能量轉化類似。
故答案為：減??；做功；壓縮。
(1)重力勢能的大小與物體的質量、高度有關；
(2)改變物體內能的兩種方法：做功和熱傳遞。對物體做功(克服摩擦力做功、壓縮氣體做功等)，將機械能轉化為物體的內能，使物體的內能增加、溫度升高；
(3)四沖程汽油機的做功沖程將內能轉化為機械能；壓縮沖程將機械能轉化為內能。
熟悉機械能的轉化過程，并理解改變內能的兩種方式和汽油機的工作原理是解決該題的關鍵。

16.【答案】00.1

【解析】
【分析】
判斷拉力和重力做功情況。注意三種情況不做功：一是有力無距離(例如：推而未動)，二是有距離無力(靠慣性運動)，三是力的方向與運動方向垂直。
公的計算公式：W=Fs。
【解答】
將物理課本在水平面上勻速拉動0.2m，由于物理課本沒有在重力的方向上通過距離，所以重力沒做功，即重力做功為0J。
水平拉力為0.5N，并在水平面上勻速前進0.2m，具備做功的兩個條件，所以拉力做了功，
則水平拉力做功：W=Fs=0.5N×0.2m=0.1J；??
17.【答案】并? 不能

【解析】解：用電壓表測某段電路的電壓時，應將電壓表并聯在該電路兩端；
電壓表有一定的量程，被測電壓不能超過它的量程，否則會燒壞電壓表。
故答案為：并；不能。
要正確使用電壓表，使用時應注意：①電壓表要并聯在待測電路兩端；②被測電壓不能超過電壓表的量程；③電流從正接線柱流進，從負接線柱流出；④在不超出量程的情況下，可以把電壓表直接與電源兩極相連，此時測量電源電壓。
本題考查了電壓表的正確使用方法(連接、量程的選擇等)，屬于基礎題。

18.【答案】10 10

【解析】解：由I=UR可得，該導體的電阻：
R=UI=2V0.2A=10Ω，
因電阻是導體本身的一種性質，與兩端的電壓和通過的電流無關，
所以，改變滑動變阻器滑片的位置，使導體兩端的電壓增加到4V，導體的電阻仍為10Ω不變。
故答案為：10；10。
(1)知道導體兩端的電壓和通過的電流，根據歐姆定律求出導體的電阻；
(2)電阻是導體本身的一種性質，只與導體的材料、長度、橫截面積和溫度有關，與兩端的電壓和通過的電流無關。
本題考查了歐姆定律的簡單應用，關鍵是知道導體的電阻與兩端的電壓和通過的電流無關。

19.【答案】2071.81500

【解析】解：
(1)電能表的示數為2071.8kW?h；
(2)“2000revs/kW?h”表示用電器每消耗1kW?h的電能，電能表的轉盤轉2000r，
電能表的轉盤轉100r消耗的電能：W=100r2000r/kW?h=0.05kW?h，
工作時間t=2min=260h=130h，
該用電器的電功率：
P=Wt=0.05kW?h130h=1.5kW=1500W。
故答案為：2071.8；1500。
(1)電能表顯示的數字中最后一位是小數，單位為kW?h；
(2)電能表上標有“2000revs/kW?h”，表示電路中每消耗1kW?h的電能，電能表的轉盤轉2000r，現在知道電能表轉盤轉100r，可求用電器在2min內消耗的電能，再利用P=Wt求出該用電器的電功率。
本題考查了電能表的讀數、電功率的計算，明確電能表相關參數的意義是關鍵。

20.【答案】0.512010

【解析】解：
(1)閉合開關S1、S2，將滑動變阻器R2的滑片滑到最左端時，燈與R1串聯，小燈泡正常發光，故燈的電壓為2.5V，由串聯電路的規律及歐姆定律，電路的電流為：
IL=U?ULR1=4.5V?2.5V10Ω=0.2A，即燈的額定電流，小燈泡的額定功率為：
P=ULIL=2.5V×0.2A=0.5W；
通電5min，電阻R1產生的熱量為：Q=W=I2R1t=(0.2A)2×10Ω×5×60s=120J；
(2)只閉合開關S1，燈與變阻器串聯后再與R1串聯，滑動變阻器R2的滑片在最左端時，電壓表測燈的電壓，滑片在最右端時，電壓表測燈與變阻器的電壓，因電壓表接在滑片上，故在滑片移動過程中，電流要全部經過電阻絲，即電路的總電阻不變，電路的電流不變；
滑片在最左端時，由串聯電路電壓的規律及歐姆定律，電路的電流為：
-----①；
滑片在最右端時，由串聯電路電壓的規律及歐姆定律，電路的電流為：
I=U?U2R1=4.5V?3V10Ω=0.15A----②，
把②代入①得：。
故答案為：0.5；120；?10。
(1)閉合開關S1、S2，將滑動變阻器R2的滑片滑到最左端時，燈與R1串聯，根據小燈泡正常發光可知燈的電壓為，由串聯電路的規律及歐姆定律得出電路的電流即燈的額定電流，根據P=UI得出小燈泡的額定功率；
根據Q=W=I2Rt求出通電5min電阻R1產生的熱量；
(2)只閉合開關S1，分析電路的連接及滑片移動到兩下端點時電壓表測量的電壓，因電壓表接在滑片上，故在滑片移動過程中，電流要全部經過電阻絲，即電路的總電阻不變，由歐姆定律，電路的電流不變；
滑片在最左、右端時，由串聯電路電壓的規律及歐姆定律得出電路電路的表達式，從而得出變阻器的最大電阻。
本題考查串聯電路的規律及歐姆定律的和電功公式的運用，最后一問是難點，關鍵是明確電路的電流流向及注意燈的電阻是變化的。為易錯題。

21.【答案】解：由圖可知，無論在哪個方框內填入電源或電流表，滑動變阻器與燈泡都是串聯的；
開關S閉合后，向左移動滑動變阻器的滑片P，小燈L變亮，說明小燈泡兩端的電壓變大，由串聯電路的電壓特點可知，變阻器兩端的電壓應變??；
而題中要求電壓表的示數變小，說明電壓表測滑動變阻器兩端的電壓(即電壓表應與滑動變阻器并聯)，所以右側方框內應該是電流表，左側方框內應該是電源，如下圖所示：


【解析】由圖可知，無論在哪個方框內填入電源或電流表，滑動變阻器與燈泡都是串聯的；開關S閉合后，向左移動滑動變阻器的滑片P，小燈L變亮，說明小燈泡兩端的電壓變大，由串聯電路的電壓特點可知，變阻器兩端的電壓應變小；而題中要求電壓表的示數變小，據此可判斷電壓表應與誰并聯。
明確電流表、電壓表、電源的連接要求，并特別注意“小燈泡L變亮?xí)r，電壓表的示數變小”這一條件，是正確判斷的關鍵。

22.【答案】解：由實物圖知，兩燈并聯，電流表A2在干路上，A1在L2支路上，開關S在干路上控制整個電路，由此畫出電路圖如圖所示：


【解析】由實物圖分析電路的連接情況，再畫出對應的電路圖。
本題考查根據實物圖畫電路圖，關鍵是知道電路中各個用電器的連接方式以及開關和電表的位置。

23.【答案】B 吸? 2×106? 等于

【解析】解：(1)組裝實驗儀器時，應根據酒精燈及其火焰的高度先固定圖中的B鐵環，使酒精燈的外焰正好能給燒杯加熱，然后再固定圖中的A鐵環，這樣可以避免重復調整；
(2)在第2～4min的過程中，水的溫度不變，但處于沸騰狀態，需要不斷吸熱。
(3)水4min吸收的熱量等于2min水吸熱的2倍：
；
由圖乙可知，剩余燃料和燃燒皿的總質量為25.8g，
則燃燒的燃料的質量：m′=30g?25.8g=4.2g，
已知此過程中燃料均勻燃燒放熱，所放熱量?jī)H60%能被水吸收，
根據和可得，燃料的熱值：
；
(3)由圖可知，相同時間，兩杯水吸收的熱量相同，溫度變化相同，根據Q=cm△t可知兩杯水的質量相等。
故答案為：(1)B；(2)吸；(3)2×106?；(4)等于。
(1)組裝實驗儀器是實驗中的一個重要環節，應從最優化的角度去考慮，避免重復調整。
(2)在沸騰過程中，水繼續吸熱，溫度不變，但內能增加；
(3)燃料置于燃燒皿中，測出總質量為30g，減去熄滅燃料測得燃料和燃燒皿總質量即是消耗的燃料的質量，根據可求熱值；
(4)相同熱量，兩杯水溫度的變化相同，根據Q=cm△t可知質量的大小。
本實驗考查所需要的器材及調試、注意事項、溫度計的讀數、比較吸熱能力的方法及比熱容的物理意義和控制變量法及轉換法的應用。比較不同物質的吸熱能力的實驗是熱學最主要的實驗，要掌握有關的知識。

24.【答案】勻速緩慢? 2.480%C

【解析】解：
(1)實驗時，應沿豎直向上的方向勻速緩慢拉動彈簧測力計。
(2)第2次實驗中彈簧測力計的示數如圖所示，測力計分度值為0.2N，示數為2.4N；
(3)第3次實驗滑輪組的機械效率是：
；
(4)由表中數據知，提升物體的重力越大，機械效率越高，故如果用這個滑輪組提升7N的重物，則它的機械效率要大于80%.故可能是83%，選C。
故答案為：(1)勻速緩慢；(2)2.4；(3)80%；(4)C。
(1)實驗時，應沿豎直向上的方向勻速拉動彈簧測力計，此時系統處于平衡狀態，拉力大小等于測力計示數；
(2)根據測力計分度值讀數；
(3)根據求出第3次實驗滑輪組的機械效率；
(4)由表中數據知，提升物體的重力越大，機械效率越高，據此回答。
本題測滑輪組的機械效率，考查注意事項、測力計讀數、機械效率計算和影響機械效率大小的因素。

25.【答案】斷開? L1開路? 錯誤? 相同

【解析】解：
(1)在連接電路的過程中，開關應該處于斷開狀態；
(2)由圖知兩燈并聯，若L1短路，則會造成電源短路，這是不允許的；
若L1開路，燈泡L1熄滅，根據并聯電路各支路互不影響，L2仍發光，符合題意，則電路故障可能是L1開路；
(3)并聯電路中干路電流等于各支路電流之和，之所以得出“并聯電路中各支路的電流一定相等”，是因?yàn)檫x用的燈泡規格相同，結論有偶然性，這一結論是錯誤的。
故答案為：(1)斷開；(2)L1開路；(3)錯誤；相同。
(1)在連接電路的過程中，為保護電路，開關應該處于斷開狀態；
(2)并聯電路中若一條支路短路會造成電源短路，并聯電路各支路互不影響，據此逐一分析每種情況，找出符合題意的答案；
(3)并聯電路中干路電流等于各支路電流之和，但并聯電路中各支路的電流不一定相等；實驗中應選用不同規格的燈泡多次進行實驗，才能得出普遍規律。
本題是探究并聯電路中電流規律的實驗，考查了注意事項、故障分析、并聯電路的規律及歸納法的運用。

26.【答案】b0.54

【解析】解：(1)為保護電路，開關閉合前，滑動變阻器的滑片P要移動到阻值最大處的b端；
(2)閉合開關，調整滑片P到某一位置后，電壓表示數為2V，電流表的示數如圖乙所示，電流表選用小量程，分度值為0.02A，電流為0.5A，由歐姆定律I=UR，此次測得的結果為Rx=UI=2V0.5A=4Ω。
故答案為：(1)b；(2)0.5；4。
(1)開關閉合前，為保護電路，滑動變阻器的滑片P要移動到阻值最大處；
(2)根據電流表選用小量程確定分度值讀數，由歐姆定律得出此次測得的結果。
本題用電流表和電壓表測電阻，考查注意事項、電流表讀數和歐姆定律的運用，為基礎題。

27.【答案】調零? 20.83L1

【解析】解：(1)檢查儀器時，發現電流表指針位置如圖乙所示，沒有指在零刻度線處，故要先調零；
(2)電壓表測量小燈泡兩端的電壓，選用“0?3V“的量程，分度值為0.1V，示數為2V；
(3)若小燈泡正常發光時電流表示數為0.32A，小燈泡的額定電壓為2.5V，則它的額定功率為：P=UI=0.32A×2.5V=0.8W；
(4)由P=UI=U2R，可知，燈泡L1的電阻為：R1=U12P1=(220V)240W=1210Ω，燈泡L2電阻為：R2=U22P2=(220V)260W≈807Ω，故R1>R2，
兩燈串聯接到家庭照明電路中，通過兩燈的電流相同，根據分析可知，燈泡L1更亮。
故答案為：(1)調零；(2)2；(3)0.8；(4)3；(5)L1。
(1)檢查儀器時，發現電流表指針位置如圖乙所示，沒有指在零刻度線處，故要先調零；
(2)電壓表測量小燈泡兩端的電壓，看量程和分度值，再讀數；
(3)若小燈泡正常發光時電流表示數為0.32A，已知小燈泡的額定電壓為2.5V，根據P=UI計算它的額定功率；
(4)由P=UI=U2R計算兩燈的電阻，再根據分析兩燈的實際功率，實際功率越大，燈泡越亮。
本題考查測定小燈泡的電功率實驗，重點考查了電壓表的讀數、電功率的計算及故障分析等問題。

28.【答案】解：(1)水吸收的熱量：；
(2)由得，需要酒精的質量：。
答：(1)水吸收的熱量是2.52×105J；
(2)若完全燃燒酒精產生的熱量全部被水吸收，則需要完全燃燒0.0084kg的酒精。

【解析】(1)根據可求得水吸收的熱量；
(2)已知需要放出的熱量和酒精的熱值，利用公式得到酒精的質量。
此題考查了吸熱公式的運用和熱值有關的熱量的計算，是熱現象中重要的熱量計算考查方式。

29.【答案】解：(1)物體的重力，
動滑輪的重力，
由圖知，n=2，則細繩的拉力；
(2)滑輪組的機械效率：
；
(3)由圖知，n=2，則，
玩具電動小車在水平方向上受水平向左的牽引力、水平向右的拉力和摩擦力f的作用，
則的牽引力，
牽引力的功率：
。
答：(1)細繩的拉力為1.25N；
(2)滑輪組的機械效率為80%；
(3)玩具電動小車牽引力的功率為0.65W。

【解析】(1)首先根據G=mg求出物體和一個動滑輪的重力，不計細繩與兩滑輪之間的摩擦，不考慮空氣阻力，根據拉力求出細繩的拉力；
(2)利用求出滑輪組的機械效率；
(3)對玩具電動小車受力分析，根據小車受力平衡求出小車的牽引力，根據物體上升的速度求出小車的運動速度，根據P=Wt=Fst=Fv求解功率。
本題考查阿基米德原理、功率、機械效率的計算，關鍵是注意不計摩擦、繩重及水的阻力時繩子的拉力；難點是功率和機械效率推導式的應用。

30.【答案】解：(1)當開關S1、S2、S3均閉合時，R1短路，燈L與R0并聯，電流表測干路電流，
因?yàn)闊鬖正常發光，則有：；
(2)由P=UI得，通過小燈泡電流：
IL=PLUL=3W6V=0.5A；
根據并聯電路電流的規律知，通過R0電流為：
I0=I?IL=0.75A?0.5A=0.25A，
由I=UR可得，定值電阻R0的阻值：
R0=U0I0=6V0.25A=24Ω；
(3)當開關S1閉合，S2和S3斷開時，燈L與R1串聯，
由I=UR可得，小燈泡電阻：
RL=UL2PL=(6V)23W=12Ω；
電路總電阻：
，
電路消耗的功率：
。
答：(1)電源電壓為6V；
(2)定值電阻R0的值為24Ω；
(3)當S1閉合，S2、S3斷開時，電路消耗的功率是0.9W。

【解析】(1)當開關S1、S2、S3均閉合時，R1短路，燈L與R0并聯，小燈泡恰好正常發光，由此可求得電源電壓；
(2)根據歐姆定律可求得通過小燈泡的電流，再根據并聯電路的電流規律可求得通過R0的電流，然后根據歐姆定律可求得電阻R0的值；
(3)當開關S1閉合，S2和S3斷開時，燈L與R1串聯，根據小燈泡L標有“6V3W”字樣求得小燈泡的電阻，然后可求得電路中的總電阻，然后利用P=U2R可求得電路消耗的功率。
此題涉及到并聯電路的電流規律，歐姆定律公式及其變形的應用，串聯電路的電流特點，電功的計算等多個知識點，是一道綜合性較強的題目。
