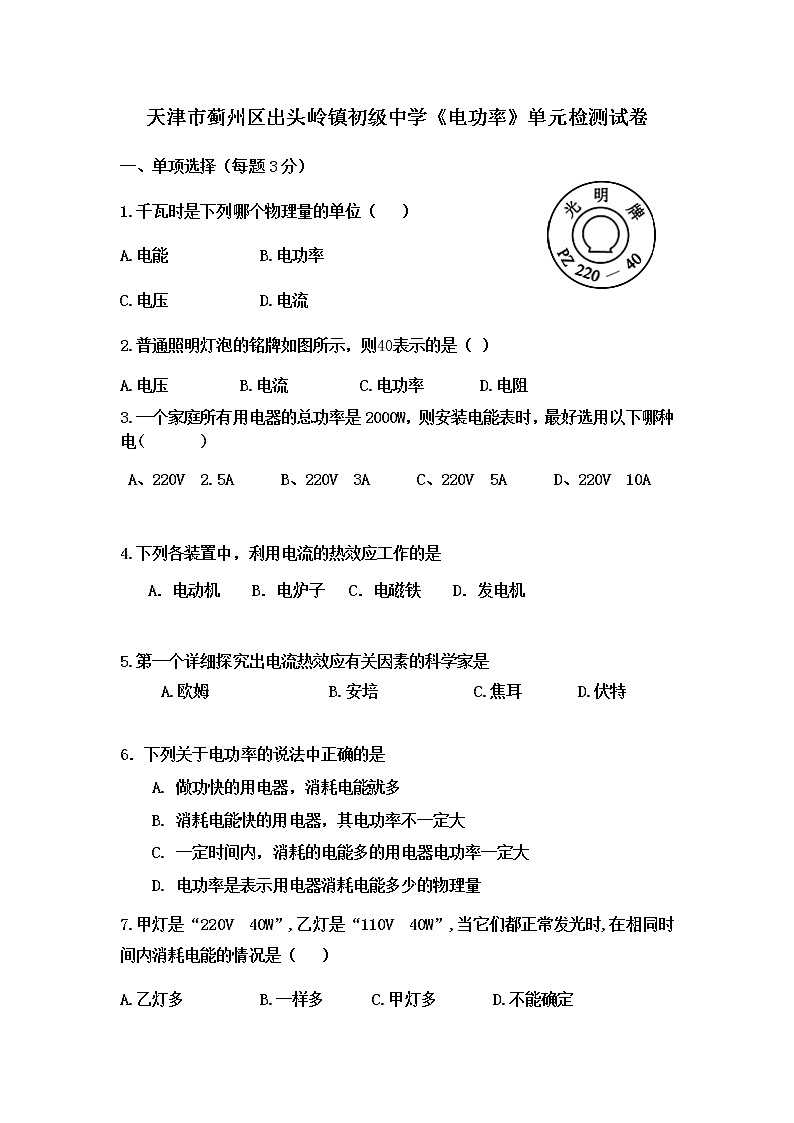

初中物理人教版九年級全冊第十八章 電功率綜合與測試單元測試當堂達標檢測題

這是一份初中物理人教版九年級全冊第十八章 電功率綜合與測試單元測試當堂達標檢測題，共9頁。試卷主要包含了單項選擇，多項選擇，填空題等內容，歡迎下載使用。
1.千瓦時是下列哪個物理量的單位（ ）
A.電能B.電功率
C.電壓D.電流
2.普通照明燈泡的銘牌如圖所示，則40表示的是（ ）
A.電壓B.電流C.電功率D.電阻
3.一個家庭所有用電器的總功率是2000W，則安裝電能表時，最好選用以下哪種電( )
A、220V 2.5A B、220V 3A C、220V 5A D、220V 10A
4.下列各裝置中，利用電流的熱效應工作的是
A．電動機 B．電爐子 C．電磁鐵 D．發電機
5.第一個詳細探究出電流熱效應有關因素的科學家是
A.歐姆 B.安培 C.焦耳 D.伏特
6．下列關于電功率的說法中正確的是
A. 做功快的用電器，消耗電能就多
B. 消耗電能快的用電器，其電功率不一定大
C. 一定時間內，消耗的電能多的用電器電功率一定大
D. 電功率是表示用電器消耗電能多少的物理量
7.甲燈是“220V 40W”,乙燈是“110V 40W”,當它們都正常發光時,在相同時間內消耗電能的情況是（ ）
A.乙燈多B.一樣多 C.甲燈多 D.不能確定

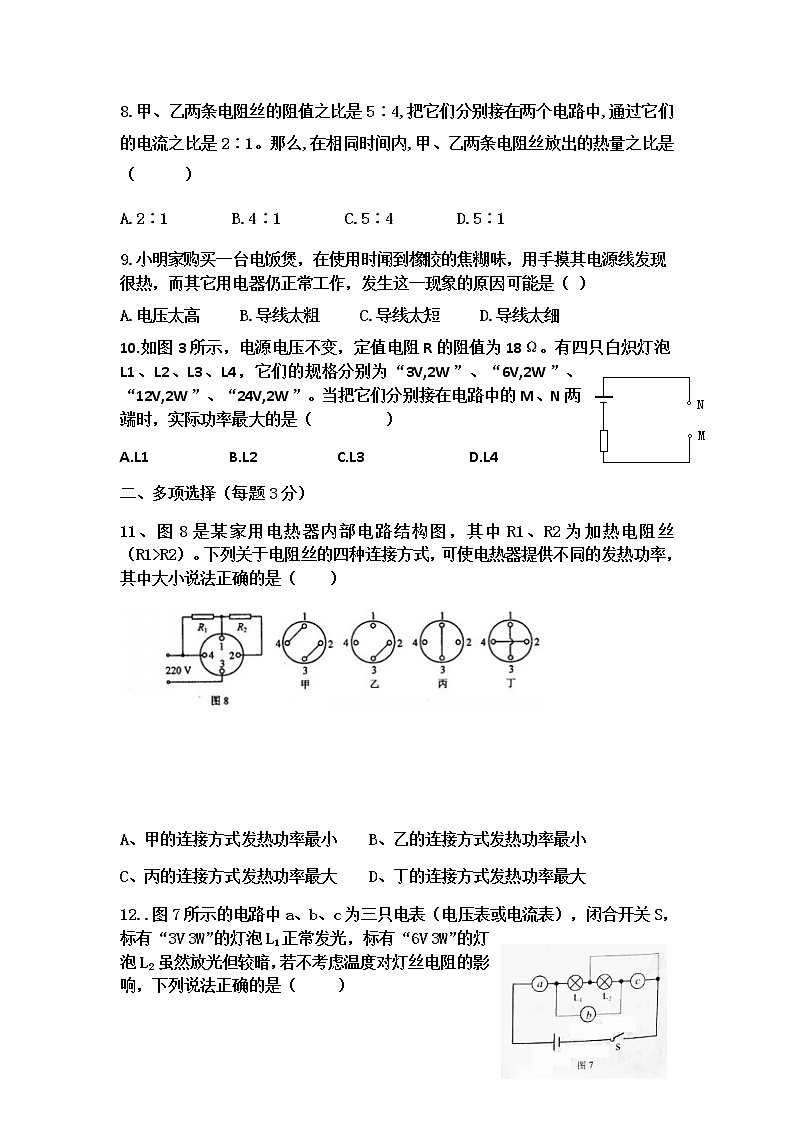

8.甲、乙兩條電阻絲的阻值之比是5∶4,把它們分別接在兩個電路中,通過它們的電流之比是2∶1。那么,在相同時間內,甲、乙兩條電阻絲放出的熱量之比是（ ）
A.2∶1 B.4∶1 C.5∶4 D.5∶1
9.小明家購買一臺電飯煲，在使用時聞到橡膠的焦糊味，用手摸其電源線發現很熱，而其它用電器仍正常工作，發生這一現象的原因可能是（ ）
A.電壓太高B.導線太粗C.導線太短D.導線太細
10.如圖3所示，電源電壓不變，定值電阻R的阻值為18Ω。有四只白熾燈泡L1、L2、L3、L4，它們的規格分別為“3V,2W”、“6V,2W”、“12V,2W”、“24V,2W”。當把它們分別接在電路中的M、N兩端時，實際功率最大的是（ ）
A.L1 B.L2 C.L3 D.L4
二、多項選擇（每題3分）
11、圖8是某家用電熱器內部電路結構圖，其中R1、R2為加熱電阻絲（R1>R2）。下列關于電阻絲的四種連接方式，可使電熱器提供不同的發熱功率，其中大小說法正確的是（ ）
A、甲的連接方式發熱功率最小 B、乙的連接方式發熱功率最小
C、丙的連接方式發熱功率最大 D、丁的連接方式發熱功率最大
12..圖7所示的電路中a、b、c為三只電表（電壓表或電流表），閉合開關S，標有“3V 3W”的燈泡L1正常發光，標有“6V 3W”的燈泡L2雖然放光但較暗，若不考慮溫度對燈絲電阻的影響，下列說法正確的是（ ）

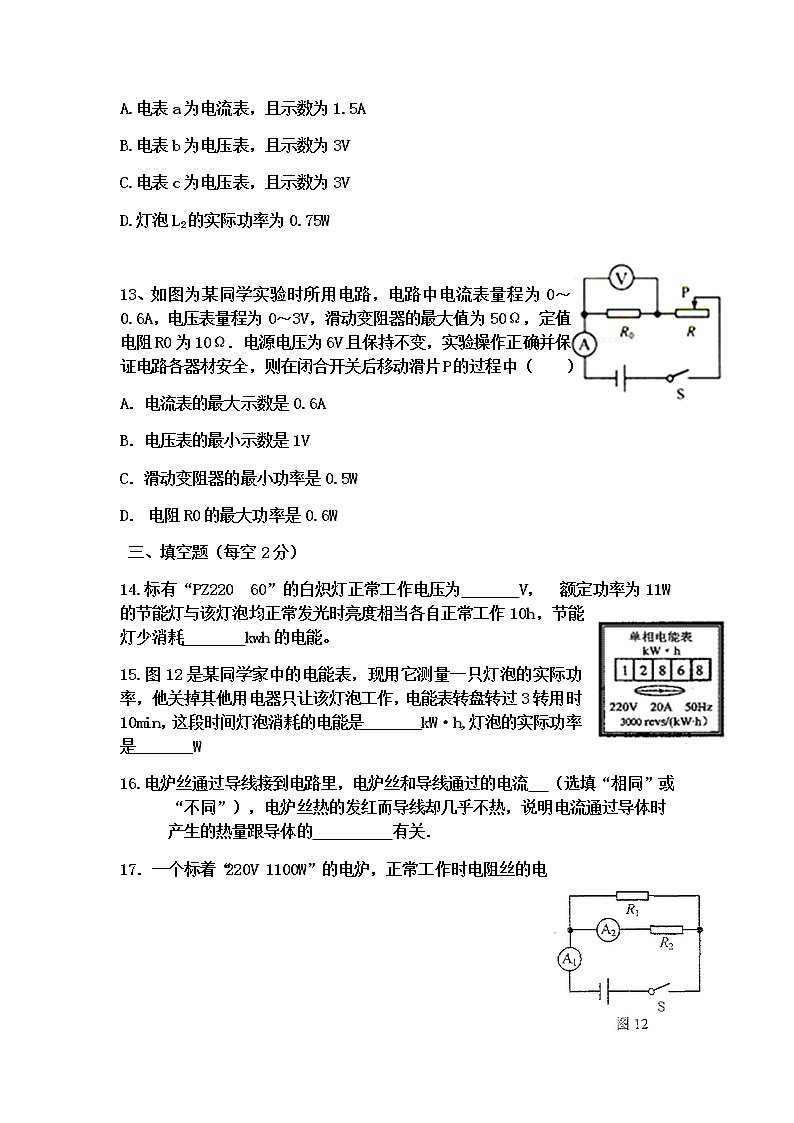

A.電表a為電流表，且示數為1.5A
B.電表b為電壓表，且示數為3V
C.電表c為電壓表，且示數為3V
D.燈泡L2的實際功率為0.75W
如圖為某同學實驗時所用電路，電路中電流表量程為0～0.6A，電壓表量程為0～3V，滑動變阻器的最大值為50Ω，定值電阻R0為10Ω．電源電壓為6V且保持不變，實驗操作正確并保證電路各器材安全，則在閉合開關后移動滑片P的過程中（ ）
電流表的最大示數是0.6A
電壓表的最小示數是1V
滑動變阻器的最小功率是0.5W
D．電阻R0的最大功率是0.6W
三、填空題（每空2分）
14.標有“PZ220 60”的白熾燈正常工作電壓為 V， 額定功率為11W的節能燈與該燈泡均正常發光時亮度相當各自正常工作10h，節能燈少消耗 kwh的電能。
15.圖12是某同學家中的電能表，現用它測量一只燈泡的實際功率，他關掉其他用電器只讓該燈泡工作，電能表轉盤轉過3轉用時10min，這段時間燈泡消耗的電能是_______kW·h,燈泡的實際功率是_______W
16.電爐絲通過導線接到電路里，電爐絲和導線通過的電流 （選填“相同”或“不同”），電爐絲熱的發紅而導線卻幾乎不熱，說明電流通過導體時產生的熱量跟導體的 有關．
17．一個標著“220V 1100W”的電爐，正常工作時電阻絲的電阻為 Ω；當其兩端電壓為110V時，該電爐的實際功率為 W．（不計溫度對電阻的影響）
18.如圖12所示，當開關S閉合后，電流表A1和A2的示數比為3:2，則R1和R2的阻值之比為 ，R1和R2消耗的電功率之比為 。
19如圖12，電源電壓保持不變，閉合開關S，變阻器滑片P從a端換到b端的整個過程中，電流表示數I于電壓表示數U的關系圖象如圖13所示，由圖象可知，R1的阻值為____________Ω；當電路中的電流為0.2A時，R1與R2消耗的電功率之比為____________。
綜合（共計37分）
20.（6分）圖 17 為某電熱器的電路原理圖，通過將開關 S 置于不同的位置，可以實現“加熱”和“保溫”兩種狀態的變換，對應的額定功率分別為 800 W 和 40 W。
(1)將開關 S 接“1”時，電熱器處于_____(選填“加熱”或“保溫”)狀態。
(2)電熱器在加熱狀態下正常工作，將 0.5 kg 初溫為20 ℃的水加熱到 100 ℃，需要多長時間?（水的比熱容為 4.2Χ103J/(kg·℃)，假設電能全部轉化為水的內能）
21.（7分）明天的物理課上，九年一班的同學們要用如圖的器材測量小燈泡的電功中最小燈泡的額定電壓U額為2.5V，額定功率估計在0.8W左右．現在，請你和他們一起完成如下內容的實驗預習．
（1）在圖中用筆畫線代替導線，完成測量該小燈泡的額定功率時的電路連接．
（2）本次實驗需要測量小燈泡兩端電壓分別為U額、0.8U額、1.2U額這三種情況下的電功率，請設計出實驗記錄表格．
22.（6分）圖13是某簡易電吹風工作原理的電路圖（R為電熱絲，為電動機），表3是該電吹風的銘牌。求：
（1）電吹風正常工作且吹熱風時，流過電熱絲的電流多大。
（2）電熱絲R的阻值多大（電熱絲的阻值隨溫度變化不計）。
圖13
23.（6分）如圖所示是探究“電流產生的熱量與哪些因素有關”的裝置。甲乙兩圖的密閉容器中都裝有等量的空氣。
(1)圖甲裝置可研究電流產生的熱量與______ 的關系；本實驗是根據___(選填“氣體”或“液體”)的熱脹冷縮來反映電流產生熱量的多少。
(2)圖乙兩密閉容器中的電阻絲阻值相等，在其中一容器外部并聯一個阻值相等的電阻e。若兩側U形管液面高度變化相同，則故障可能是______ 。排除故障后通電相同時間，發現左側U形管內液面高度變化明顯，這表明：在電阻和通電時間相同的情況下，通過導體的______ 越大，產生的熱量越多；
(3)為了使乙實驗中兩側U形管液面高度差更明顯，可將空氣盒外電阻換成______(選填“大于”或“小于”)5Ω的電阻；
（4）生活中我們經常見到“電爐絲熱得發紅，而與它相連的導線卻不熱”這一現象，可用上面圖______ 的實驗結論來解釋。
24.（6分）物理興趣活動課上，老師讓同學們測一個已知額定電壓為 3.8V 的小燈泡的額定功率．老師提供的器材如下：電源（電壓恒為 6V）；一塊電壓表（量程 0-3V，分度值 0.1V；量程 0-15V，分度值 0.5V）；一個滑動變阻器，一個已知阻值的定值電阻 R0（R0 的阻值小于該燈泡的電阻）；三個開關及若干導線．請你利用上述器材，幫助同學們設計一個實驗，較精確地測出小燈泡的額定功率．要求：（電路不可重組）
（1）在虛線框內畫出你設計的實驗電路圖；
（2）根據你設計的電路，寫出主要實驗步驟及需測量的物理量； 寫出燈泡額定功率的數學表達式．（用已知量和測量量表示）
25.（6分）如圖8所示為多功能電飯鍋的原理圖，其中S為溫控器（控制電飯鍋不超過某一個溫度，對電飯鍋起保護作用），三個燈泡為發熱電阻R1、R2、R3相應的工作指示燈，其功率忽略不計。下表中“★”表示對應的開關閉合，相應的指示燈亮?！啊瘛北硎緦拈_關斷開，相應的指示燈熄滅，功率格給出了相應狀態時電飯鍋的功率值。為了延長鍋的使用壽命得同時閉合S1、S2、S3三個開關。電飯鍋的銘牌上標有220V，50HZ的字樣。
、
要求：（1）根據表中給出的資料，算出R1、R2、R3的阻值各為多少？
（2）補齊表中3、4、6擋位的空格。
答案
A
C
D
B
C
C
B
D
D
B
BD
CD
BC
220V 0.49kw.h
0.001 6
相同 電阻
44 275
2:1 1:2
10 2:1
加熱 210s
（1）
（2）
（1）電阻 液體
外接電阻斷路 電流
小
甲
24、（1）電路圖如下
25、（1）R1、R2、R3的阻值各為121Ω，80.7Ω，60.5Ω．
（2）只有開關S1閉合時，電路消耗的總功率為400W；只有開關S2閉合時，電路消耗的總功率為600W；只有開關S3閉合時，電路消耗的總功率為800W．
根據電路消耗的總功率等于各用電器功率之和可以得出開關狀態如下：
額定電壓/V 220V
頻率/Hz 50Hz
吹熱風時的功率/W 460w
吹冷風時的功率/W 20w
擋位
S1
S2
S3
功率（W）
擋位
S1
S2
S3
功率工（W）
1
★
●
●
400
4
1000
2
●
★
●
600
5
★
●
★
1200
3
800
6
1400
實驗次數
電壓U/V
電流I/A
電功率P/w
擋位
S1
S2
S3
功率（W）
擋位
S1
S2
S3
功率（W）
1
★
●
●
400
4
★
★
●
1000
2
●
★
●
600
5
★
●
★
1200
3
●
●
★
800
6
●
★
★
1400
