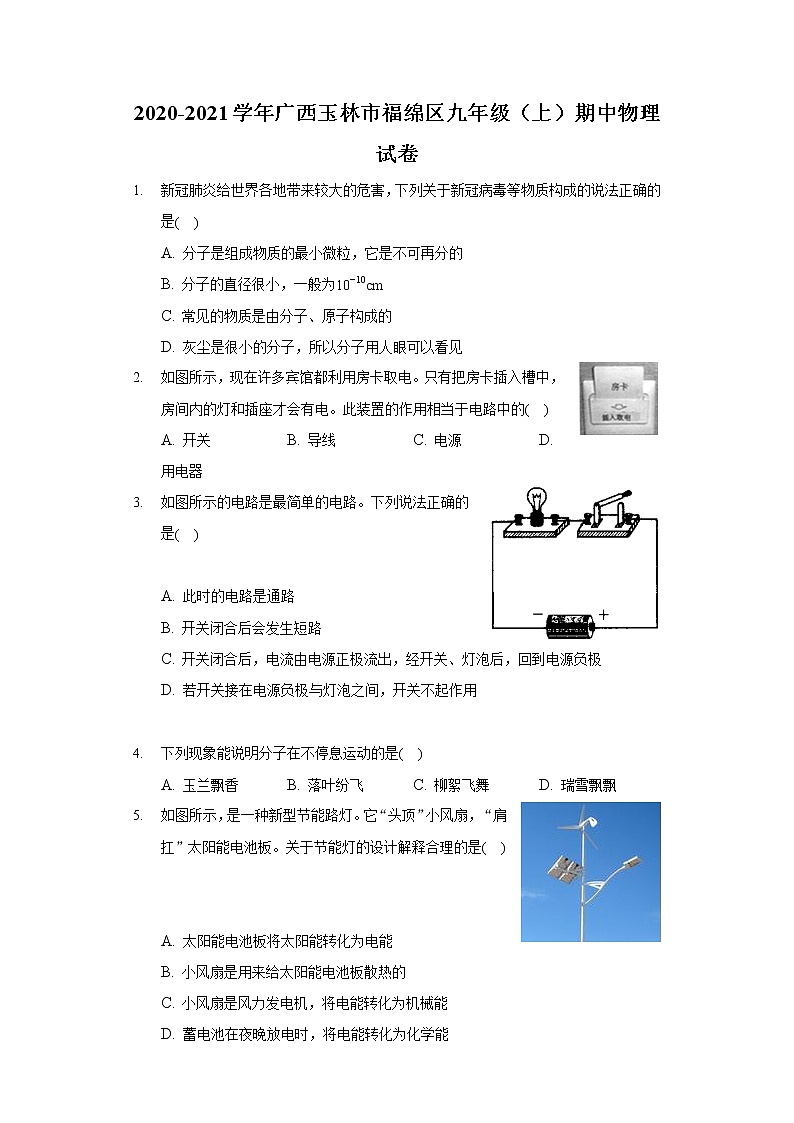

2020-2021學年廣西玉林市福綿區九年級（上）期中物理試卷

這是一份2020-2021學年廣西玉林市福綿區九年級（上）期中物理試卷，共21頁。
 2020-2021學年廣西玉林市福綿區九年級（上）期中物理試卷新冠肺炎給世界各地帶來較大的危害，下列關于新冠病毒等物質構成的說法正確的是A. 分子是組成物質的最小微粒，它是不可再分的
B. 分子的直徑很小，一般為
C. 常見的物質是由分子、原子構成的
D. 灰塵是很小的分子，所以分子用人眼可以看見如圖所示，現在許多賓館都利用房卡取電。只有把房卡插入槽中，房間內的燈和插座才會有電。此裝置的作用相當于電路中的A. 開關 B. 導線 C. 電源 D. 用電器如圖所示的電路是最簡單的電路。下列說法正確的是
 A. 此時的電路是通路
B. 開關閉合后會發生短路
C. 開關閉合后，電流由電源正極流出，經開關、燈泡后，回到電源負極
D. 若開關接在電源負極與燈泡之間，開關不起作用
  下列現象能說明分子在不停息運動的是A. 玉蘭飄香 B. 落葉紛飛 C. 柳絮飛舞 D. 瑞雪飄飄如圖所示，是一種新型節能路燈。它“頭頂”小風扇，“肩扛”太陽能電池板。關于節能燈的設計解釋合理的是

 A. 太陽能電池板將太陽能轉化為電能
B. 小風扇是用來給太陽能電池板散熱的
C. 小風扇是風力發電機，將電能轉化為機械能

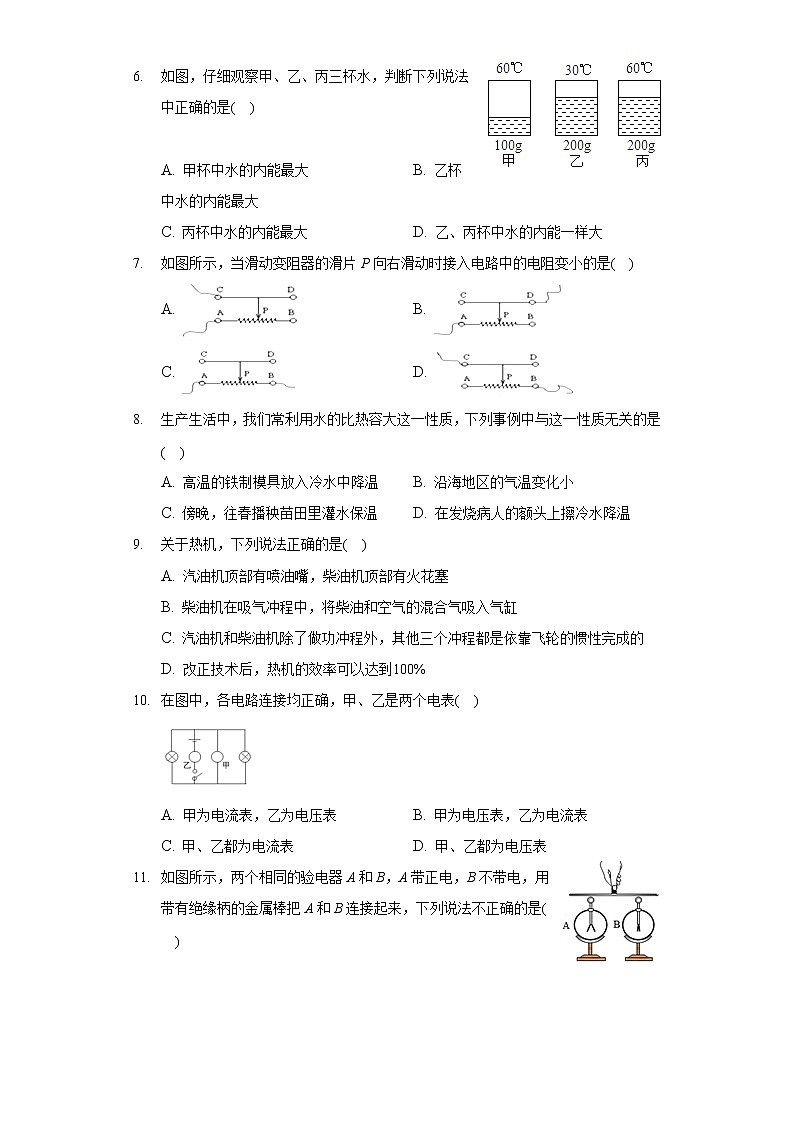

D. 蓄電池在夜晚放電時，將電能轉化為化學能如圖，仔細觀察甲、乙、丙三杯水，判斷下列說法中正確的是
 A. 甲杯中水的內能最大 B. 乙杯中水的內能最大
C. 丙杯中水的內能最大 D. 乙、丙杯中水的內能一樣大如圖所示，當滑動變阻器的滑片P向右滑動時接入電路中的電阻變小的是A.  B.
C.  D. 生產生活中，我們常利用水的比熱容大這一性質，下列事例中與這一性質無關的是A. 高溫的鐵制模具放入冷水中降溫 B. 沿海地區的氣溫變化小
C. 傍晚，往春播秧苗田里灌水保溫 D. 在發燒病人的額頭上擦冷水降溫關于熱機，下列說法正確的是A. 汽油機頂部有噴油嘴，柴油機頂部有火花塞
B. 柴油機在吸氣沖程中，將柴油和空氣的混合氣吸入氣缸
C. 汽油機和柴油機除了做功沖程外，其他三個沖程都是依靠飛輪的慣性完成的
D. 改正技術后，熱機的效率可以達到在圖中，各電路連接均正確，甲、乙是兩個電表
 A. 甲為電流表，乙為電壓表 B. 甲為電壓表，乙為電流表

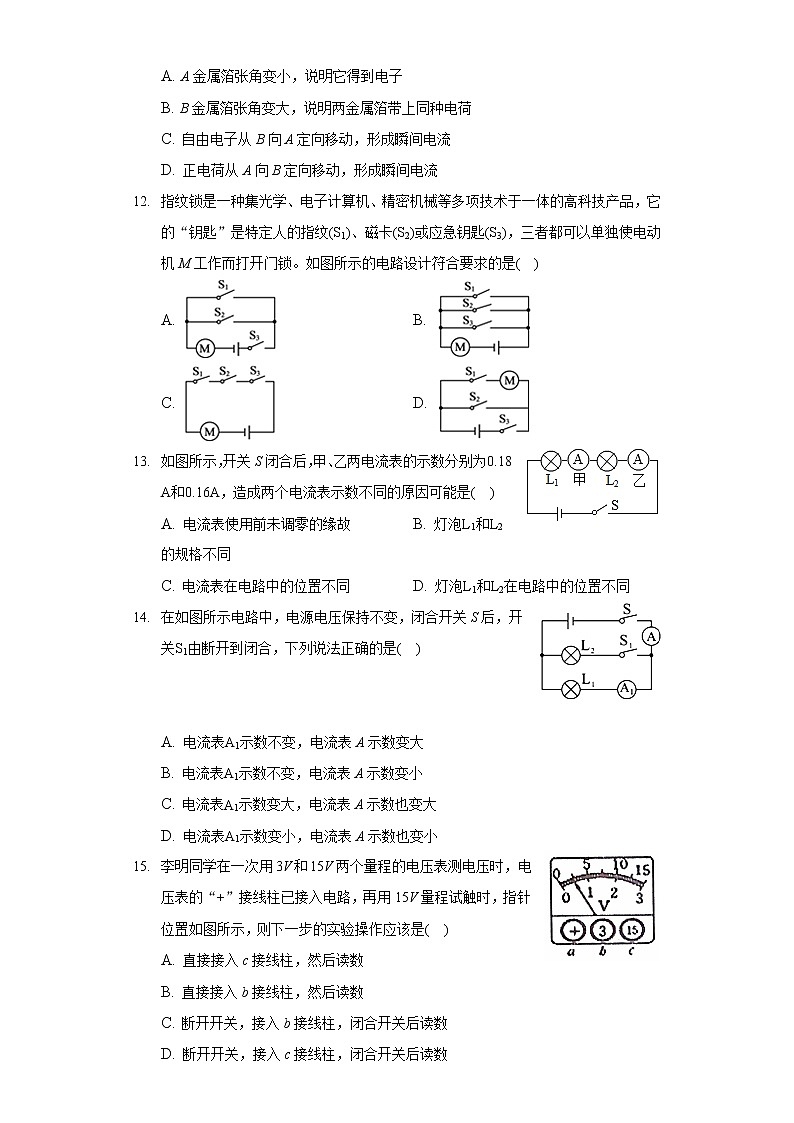

C. 甲、乙都為電流表 D. 甲、乙都為電壓表如圖所示，兩個相同的驗電器A和B，A帶正電，B不帶電，用帶有絕緣柄的金屬棒把A和B連接起來，下列說法不正確的是

 A. A金屬箔張角變小，說明它得到電子
B. B金屬箔張角變大，說明兩金屬箔帶上同種電荷
C. 自由電子從B向A定向移動，形成瞬間電流
D. 正電荷從A向B定向移動，形成瞬間電流指紋鎖是一種集光學、電子計算機、精密機械等多項技術于一體的高科技產品，它的“鑰匙”是特定人的指紋、磁卡或應急鑰匙，三者都可以單獨使電動機M工作而打開門鎖。如圖所示的電路設計符合要求的是A.  B.
C.  D. 如圖所示，開關S閉合后，甲、乙兩電流表的示數分別為和，造成兩個電流表示數不同的原因可能是A. 電流表使用前未調零的緣故 B. 燈泡和的規格不同
C. 電流表在電路中的位置不同 D. 燈泡和在電路中的位置不同在如圖所示電路中，電源電壓保持不變，閉合開關S后，開關由斷開到閉合，下列說法正確的是

 A. 電流表示數不變，電流表A示數變大
B. 電流表示數不變，電流表A示數變小
C. 電流表示數變大，電流表A示數也變大
D. 電流表示數變小，電流表A示數也變小李明同學在一次用3V和15V兩個量程的電壓表測電壓時，電壓表的“+”接線柱已接入電路，再用15V量程試觸時，指針位置如圖所示，則下一步的實驗操作應該是A. 直接接入c接線柱，然后讀數
B. 直接接入b接線柱，然后讀數
C. 斷開開關，接入b接線柱，閉合開關后讀數
D. 斷開開關，接入c接線柱，閉合開關后讀數一般情況下，下列物體：①橡皮擦 ②鉛筆芯 ③塑料尺 ④鋼尺 ⑤鹽水 ⑥食用油，其中屬于導體的是______，屬于絕緣體的是______。只填序號經常用來做裝飾的“滿天星”小彩燈，往往一個壞了，一串燈全都不亮，它們是______聯。 馬路邊的路燈，燈與燈之間是______聯。如圖所示為航母上簡化的蒸汽彈射裝置，能帶動艦載機在兩秒鐘內達到起飛速度。氣缸內的蒸汽是通過______選填：“做功”或“熱傳遞”的方式獲得內能的，而高溫高壓的蒸汽在氣缸內體積膨脹，對外做功，內能______選填：“增大”或“減少”，推動活塞運動，使艦載機獲得巨大的動能。將與毛衣摩擦過的氣球靠近頭發，會看到如圖所示的令人驚奇的現象。這是由于氣球摩擦后______，會______不帶電的頭發。小王在用電流表測量時出現了如圖1所示的現象，這是由于______造成的；而他在用電壓表測量時，示數如圖2所示，此時被測電壓為______。
一位同學用相同的酒精燈給質量相等的甲乙兩種物質加熱，根據結果描繪溫度-時間圖象如圖由圖可知，甲物質溫度比乙物質溫度升高______選填“快”或“慢”，甲物質比熱容______乙物質比熱容。選填“大于”、“小于”或“等于”請觀察如圖所示的手電筒的結構，在方框內畫出的電路圖。








 請用筆畫線表示導線將圖中的設備正確地連入電路中。








 如圖所示，在“探究影響導體電阻大小因素”的實驗中，導線a、b、c粗細相同，a、b、d長度相同，但導線d比b粗。
該實驗是通過觀察______間接比較導線電阻的大小。
選用導線a、b分別接入電路中，是為了探究電阻大小跟導體的______有關。
選用導線b、c分別接入電路中，是為了探究電阻大小跟導體的______有關。
選用導線______分別接入電路中，是為了探究電阻大小跟導體的橫截面積有關。由實驗可知，導線______填導線字母代號的電阻較大。
小明在探究時，在電路上多串接了一個燈泡，他這樣做的好處是______。
除了上述因素外，導體電阻大小還與溫度有關，大多數導體的電阻隨溫度的升高而______。
在“探究串聯電路電壓的特點”活動中。
如圖所示，連接電路時，至少需要______根導線，實驗中應選擇規格______選填：“相同”或“不同”的小燈泡。
在測的兩端電壓時，閉合開關，發現電壓表示數為0，原因之一是______。
小明分別測出AB、BC、AC間的電壓并記錄在表1中，分析實驗數據可初步得出結論：______。
小明的實驗結果存在偶然性，應這樣改進：______。如圖所示是“探究不同物質吸熱升溫的現象”的實驗裝置，取質量和初溫都相同的甲、乙兩種液體，分別倒入相同的易拉罐中，用相同的裝置加熱，實驗數據記錄如表所示。溫度20304050加熱時間甲04082126乙0184064實驗中，可以通過______選填：“升高的溫度”或“加熱時間”來比較兩種液體吸收熱量的多少。
分析實驗數據可知：當它們升高相同的溫度時，______液體需要吸收的熱量更多；當它們吸收相同的熱量時，______液體升溫更高選填：“甲”或“乙”。
在探究過程中，主要用到的研究方法是______。
在圖所示的電路中，當只閉合時電流表示數是，當、都閉合時電流表示數是當、都閉合時，請你解答下列問題：
通過燈泡的電流；
通過燈泡的電流．






 在如圖所示的電路中，電源的電壓是14V，當開關S閉合時，電壓表的示數時10V，電壓表的示數是6V，則三只燈泡、、兩端的電壓分別是多少？







 用煙煤燒水時，將10kg水從加熱到，燃燒了的煙煤。水的比熱容是，煙煤的熱值約為試求：
水吸收的熱量是多少？
的煙煤完全燃燒放出的熱量是多少？
熱效率是多少？







答案和解析1.【答案】C
 【解析】解：A、分子是由原子構成的，故A錯誤；
B、分子的直徑很小，一般為，故B錯誤；
C、常見的物質是由分子、原子構成的，故C正確；
D、灰塵是由很多分子組成的顆粒，不是分子，故D錯誤。
故選：C。
分子是由原子構成的；
分子的直徑的數量級約為；
常見的物質是由分子、原子構成的。
本題考查了組成物質的微粒分子和原子，屬于基礎題。
 2.【答案】A
 【解析】解：只有把房卡插入槽中，房間內的燈和插座才能有電，這說明：房卡可以控制房間內的燈和插座，不插入插槽中，所有房間內的燈和插座都不工作，所以房卡相當于接在干路上的開關。
故選：A。
開關的作用是控制電路的通斷，開關閉合后，它所控制的電路中才有電，用電器才能工作，據此分析答題。
本題考查了電路的組成，是一道基礎題，開關可以控制電路的閉合與斷開。
 3.【答案】C
 【解析】解：
A、如圖，開關處于斷開狀態，此時電路為開路，不是通路，故A錯；
B、如圖，開關閉合后，電路是通路，不是短路，故B錯；
C、開關閉合后，電流由電源正極流出，經開關、燈泡后，回到電源負極，電流方向正確，故C正確；
D、若開關接在電源負極與燈泡之間，控制作用不變，故D錯。
故選：C。
利用下列知識分析判斷：
某處斷開的電路叫開路，此時用電器不能工作；處處連通的電路叫通路，此時用電器工作；不經用電器，用導線直接連接電源的兩極叫短路；
在電源外部，電流從電源的正極流出，經用電器回到電源負極；
在串聯電路中開關的位置與所處的位置無關。
本題考查了電路的三種狀態、電流方向的規定、開關的作用，屬于基礎題目，但需要仔細審題！
 4.【答案】A
 【解析】解：A、玉蘭飄香說明香味分子在不停息運動，故A正確；
B、落葉紛飛屬于機械運動，故B錯誤；
C、柳絮飛舞屬于機械運動，故C錯誤；
D、瑞雪飄飄屬于機械運動，故D錯誤。
故選：A。
一切物質的分子都在不停地做無規則的運動，分子的運動肉眼看不見，而機械運動肉眼可以看見。
本題主要考查了分子的運動，我們要區分分子運動和機械運動。
 5.【答案】A
 【解析】解：A、這種新能源的路燈，“肩扛”太陽能電池板也可以把太陽能轉化為電能，所以A正確；
B、小風扇的作用可以把風能轉化為電能，不是用來散熱的，所以B錯誤；
C、“頭頂”的小風扇可以把風能轉化為電能，這樣只要有風，這種路燈也可以發電，填補了一點陰天和晚上不能發電的空白，有利于路燈晚上照明使用，所以C錯誤；
D、蓄電池在夜晚放電時，將化學能轉化為電能，所以D錯誤。
故選：A。
自然界中的風能和太陽能是能量巨大的資源，現在科學家都在設計裝置利用它們的能量；
風扇式發電機可以通過風吹動扇片轉動，把風能轉化為電能；
太陽能電池可以把太陽能轉化為電能。
風能和太陽能都是清潔能源，且能量取之不盡用之不竭，能夠巧妙的設計利用是關鍵。
 6.【答案】C
 【解析】解：由圖可知，甲和丙杯中水的溫度高于乙杯，但丙杯中水的質量大于甲杯，因為物體的質量和溫度越大，物體的內能越大，所以丙杯中水的內能最大；
故選：C。
解決此題要知道物體的內能的大小與物體的質量和溫度有關，物體的質量和溫度越大，物體的內能越大。
此題考查了影響物體內能的因素，知道溫度和質量是決定內能大小的因素。
 7.【答案】D
 【解析】解：A、此圖中，變阻器向右移動，有效阻值變大，故錯誤；
B、此圖中，滑片向右移動，有效阻值變大，故錯誤；
C、此時電阻全部接入電路，故移動滑片時，有效阻值不變，故錯誤；
D、此圖中，滑片向右移動，有效阻值變小，故正確；
故選：D。
滑動變阻器有四個接線柱，選擇一上一下接線柱接入電路，滑動變阻器接入電路的部分取決于接入的下面接線柱。移動滑片時，改變連入電路的電阻絲的長度，從而改變連入電路電阻的大小。
滑動變阻器連入電路的電阻取決于接入電路的下面接線柱，和上面接入電路的接線柱無關。因此必須明確接入電路的部分，然后判斷滑片移動時，連入電路的電阻絲長度的變化，來判斷電阻的變化。
 8.【答案】D
 【解析】解：A、高溫的鐵制模具放入冷水中降溫，由于水的比熱容較大，同等情況下，水和其他物質升高相同的溫度，水吸熱多，故A不符合題意；
B、因為水的比熱容大，相同質量的水和其它物質比較，吸收相同的熱量，水溫度變化較小，所以沿海地區的氣溫變化小，故B不符合題意；
C、因為水的比熱容大，相同質量的水和其它物質比較，降低相同的溫度，水放出的熱量多，所以晚上向秧苗田里放水，水可以放出更多的熱量以防凍壞秧苗，故C不符合題意。
D、在發燒病人的額頭上擦冷水降溫，是利用水蒸發吸熱的原理，故D符合題意。
故選：D。
水的比熱容大，相同質量的水和其它物質比較，升高或降低相同的溫度，水吸收或放出的熱量多；吸收或放出相同的熱量，水升高或降低的溫度少，據此分析。
本題主要考查學生對水的比熱容大的特點以及應用的了解和掌握，理解并用好：相同的m、，c大的Q多，可以通過幫助記憶。
 9.【答案】C
 【解析】解：A、由汽油機和柴油機的結構可知，汽油機的頂部有火花塞，柴油機的頂部有噴油嘴，故選項說法錯誤；
B、柴油機在吸氣沖程中，只將空氣吸入氣缸，故選項說法錯誤；
C、汽油機和柴油機除了做功沖程外，其他三個沖程都是依靠飛輪的慣性完成的，選項說法正確；
D、熱機在工作時不可避免地有能量的損耗與散失，故熱機的效率不可能達到，故選項說法錯誤。
故選：C。
根據汽油機與柴油機的結構特點以及熱機效率的概念可對選項中的描述做出判斷。
了解熱機中汽油機與柴油機的基本結構與工作特點，是順利解答此題的關鍵。
 10.【答案】B
 【解析】解：由圖知，乙表與電源串聯，故乙為電流表，甲表與右邊燈泡并聯，故甲為電壓表。
故選：B。
根據電流表是串聯使用，電壓表是并聯使用分析。
本題考查了電流表和電壓表的使用方法。電流表是與用電器串聯使用，電壓表是與用電器并聯使用。
 11.【答案】D
 【解析】【分析】
人們把正電荷定向移動的方向規定為電流的方向，所以負電荷定向移動的方向與電流的方向相反。
本題的目的是考查對驗電器使用原理、電流的形成的掌握情況。在金屬導體中，能夠自由移動的電荷是負電荷自由電子。
【解答】
AB、由題知，A帶正電，B不帶電，用帶有絕緣柄的金屬棒把A和B連接起來，則B上的一部分電子會通過金屬棒轉移到A上，A帶的正電荷會減少從而張角變小，而B因為失去電子也帶上了正電荷，B的兩金屬箔帶上同種電荷使B金屬箔張角變大，故AB正確；
CD、用帶有絕緣柄的金屬棒把A和B連接起來時，自由電子會發生定向移動，從B移動到A，形成瞬間電流，故C正確，D錯誤。
故選：D。  12.【答案】B
 【解析】解：
由題知，三個開關都可以單獨控制電動機工作，從而打開門鎖，所以三個開關應并聯再與電動機M串聯，故B符合要求，ACD不符合要求。
故選：B。
三把鑰匙相當于三個開關，題意要求任意一個開關閉合，都能使電動機工作，根據電路的特點來分析解答。
本題考查了電路的設計，要知道串聯電路中只要有一個開關斷開，整個電路都斷路，并聯電路各支路間互不影響。
 13.【答案】A
 【解析】解：由電路圖可知，兩燈和兩電流表串聯接入電路，根據串聯電路的電流特點，電路中各處的電流相等；
而實驗時電流表甲和乙的示數分別為和，圖中造成兩個電流表示數不同的原因可能是兩個電流表的讀數誤差或指針未調零。
故選：A。
掌握串聯電路電流的特點：串聯電路中電流處處相等。
此題考查了串聯電路中的電流規律，同時考查了電流表的使用，電流相同，若電流表的量程不同，則偏角不同，使用電流表前一定要進行調零。
 14.【答案】A
 【解析】解：由圖可知兩燈并聯，當閉合開關S后，只有單獨工作，此時兩電流表的示數相同，若在閉合開關，兩燈并聯，由于并聯電路互不影響，則的示數不變；A表測干路中電流，并聯后總電阻變小，在電源電壓不變時，由歐姆定律可知A表示數變大。
故選：A。
分析電路結構，明確各電路元件的連接方式；
根據電路電阻變化情況，由歐姆定律分析答題。
本題是一道閉合電路的動態分析題，分析清楚電路結構、熟練應用歐姆定律是正確解題的關鍵。
 15.【答案】C
 【解析】解：由圖示電壓表可知，試觸時指針擺幅較小，在2V附近，這是選用了電壓表較大量程的結果，
為了使測量數據準確，應換用較小量程，電壓表應選量程，并且換接線柱時應斷開開關；
所以應斷開開關，接入b接線柱，閉合開關后讀數。
故選：C。
在不知待測電壓多大時，要用試觸的方法來確定電壓表的量程，試觸時如果指針偏轉較大，就用大量程，若指針偏轉較小，就用小量程，換接線時開關應處于斷開狀態。
本題考查了用試觸的方法來確定電壓表應使用什么量程。注意在試觸時，動作要快，以免損壞電壓表。
 16.【答案】②④⑤  ①③⑥
 【解析】解：常見的導體包括：人體、大地、各種金屬、鉛筆芯、酸堿鹽的溶液等。題中物體屬于導體的是：鉛筆芯、鋼尺、鹽水；屬于絕緣體的是：橡皮擦、塑料尺、食用油。
故答案為：②④⑤；①③⑥。
根據導體和絕緣體的定義：容易導電的物體是導體，不容易導電的物體是絕緣體即可作出判斷。
此題考查了學生對導體和絕緣體的認識，屬于識記的內容，比較簡單。要注意鉛筆芯是導體。
 17.【答案】串  并
 【解析】解：
串聯電路的總電壓等于各用電器電壓之和。由于小彩燈的工作電壓很小，所以只能將它們串聯接在家庭電路中，因此會出現一個壞了，一串燈全都不亮的情況。
馬路路燈同時亮，同時熄滅，但它們都可以單獨工作，并且互不影響，因此它們是并聯在一起的。
故答案為：串；并。
每只小彩燈的工作電壓很小，所以只能將多個小彩燈串聯起來接在家庭電路中使用，這是依據串聯分壓的特點。
路燈和家用電器都可以獨立工作，互不影響，所以是并聯的連接方式。
本題考查了串聯和并聯電路的特點，知道小彩燈工作電壓很小的特點和構造上的特殊性。
 18.【答案】做功  減少
 【解析】解：氣缸內的蒸汽是通過活塞壓縮氣體做功的方式獲得內能的，高溫高壓的蒸汽在氣缸內體積膨脹，對外做功，內能減少，推動活塞運動，使艦載機獲得巨大的動能。
故答案為：做功；減少。
做功和熱傳遞都可以改變物體的內能。做功是能量的轉化，熱傳遞是能量的轉移。
了解改變物體內能的兩種方式，并知道做功時，對物體做功，內能增大，物體對外做功，內能減小。
 19.【答案】帶電  吸引
 【解析】解：
與毛衣摩擦過的氣球靠近頭發，會看到氣球吸引頭發，這是因為與毛衣摩擦過的氣球摩擦起電，從而吸引不帶電的頭發。
故答案為：帶電；吸引。
兩個物體摩擦時，出現帶電現象，稱為摩擦起電現象；
帶電體具有吸引輕小物體的性質。
本題考查摩擦起電現象和帶電體的性質，屬于基礎的內容。
 20.【答案】電流表的正負接線柱接反了
 【解析】解：圖1中的電流表的指針反轉，說明出現的問題是：電流表的正負接線柱接反了；
由圖2知，電壓表所選的量程是，每一小格是，根據指針的位置，電壓表示數是。
故答案為：電流表的正負接線柱接反了；。
電流表的正確使用方法：電流表和被測電路串聯；讓電流從“+”接線柱流入電表，從“-”極接線柱流出電表；不能超出電流表的量程；絕對不能把電流表直接連在電源的兩極上。根據電流表的指針偏轉情況，判斷出現的問題。
根據電壓表的量程、分度值以及指針的位置讀出電壓表的示數。
本題考查了電流表的使用以及電壓表的使用和讀數，屬于基礎性題目，難度不大。
 21.【答案】快  小于
 【解析】解：
分析圖象可知：相同的時間內，甲的溫度變化值大，甲的溫度升高快；
根據公式，甲、乙兩種物質的質量相等，加熱相同的時間它們吸收的熱量也是相等的，甲升高的溫度值大，甲的比熱容小。
故答案為：快；小于。
由圖象可知，相同的時間內，甲的溫度升的更高，甲的溫度升的更快；
根據公式，在質量、吸收的熱量一定時，溫度變化值大的比熱容小。
此題主要考查的是我們對于圖象的分析能力和比熱容的了解；
圖象的分析是初中學生必須掌握的一種能力，需要掌握。
 22.【答案】解：按鈕和金屬滑鍵組成開關，電池、開關、燈泡簡單地串聯在一起，構成一個簡單的電路。電路圖如圖所示：
。
 【解析】電路是由電源、開關、導線和用電器四部分組成的。在手電筒中按鈕和金屬滑鍵都屬于開關，電池、開關、燈泡串聯在一起。
本題考查根據實物圖畫電路圖，關鍵是分析出實物圖的電路連接情況。
 23.【答案】解：根據圖中元件，將開關、滑動變阻器、燈泡以及電流表依次連接在電源兩極上，滑動變阻器的上、下接線柱選擇各選一個連入電路，電流表可選用小量程，如圖所示：
。
 【解析】電流表應與被測用電器串聯，滑動變阻器應與被控制用電器串聯，據此根據實物圖中電路元件連接即可。
本題考查實物電路的連接，屬于一道基礎題。
 24.【答案】電流表的示數  材料  長度  b、d b 保護電路  增大
 【解析】解：當接入電路不同的導體時，可通過觀察電流表示數來比較導體電阻的大小，采用的是轉換法；
由圖可知，導線a、b的粗細、長度均相同、材料不同，因此選用導線a、b分別接入電路中，是為了探究電阻大小跟導體的材料有關；
由圖可知，導線b、c的粗細、材料均相同、長度不同，因此選用導線b、c分別接入電路中，是為了探究電阻大小跟導體的長度有關；
由圖可知，導線b、d的長度、材料均相同、粗細不同，因此選用導線b、d分別接入電路中，是為了探究電阻大小跟導體的橫截面積有關，導體的橫截面積越大，電阻越小，由實驗可知，導線b的電阻較大；
小明在探究時，在電路上多串接了一個燈泡，他這樣做的好處是保護電路；
影響導體電阻大小因素除了導體的材料、長度、橫截面積外，還可能跟溫度有關，大多數導體的電阻隨溫度的升高而增大。
故答案為：電流表的示數；材料；長度；、d；b；保護電路；增大。
電流表串聯在電路中，電源電壓一定，導體電阻越大，電路電流越小，導體電阻越小，電路電流越大，可以通過電流表示數大小判斷導體電阻大小；
影響導體電阻大小的因素：導體的材料、長度、橫截面積和溫度，在研究電阻與其中某個因素的關系時，要采用控制變量法的思想，要研究導體的電阻大小與一個量之間的關系，需要保持其它量不變；
燈泡串聯接入電路，可以保護電路；
影響導體電阻大小因素除了導體的材料、長度、橫截面積外，還可能跟溫度有關。
探究影響電阻大小的因素采用了控制變量法的思想，電阻大小的變化是通過電流表的示數變化體現的，這里采用了轉換法的思想。
 25.【答案】6 不同  短路    選擇不同規格的燈泡進行多次實驗
 【解析】解：根據上圖可知，連接電路時需要的導線數為6根，為了避免偶然性，尋找普遍規律，要選擇不同規格的燈泡進行多次實驗；
在測的兩端電壓時，閉合開關，發現電壓表示數為0，可能是發生了短路，那么此時電壓表測量的是導線的電壓，所以示數為0；
根據表格中的信息初步得出結論：；
實驗中只有一組數據，得出的結論具有偶然性，所以小明應該選擇不同規格的燈泡進行多次實驗。
故答案為：；不同；短路；；選擇不同規格的燈泡進行多次實驗。
根據圖看連接電路時需要的導線數，為了避免偶然性，尋找普遍規律，要選擇不同規格的燈泡進行多次實驗；
根據題意分析可能出現的電路故障；
根據表格數據初步得出結論：；
為了避免偶然性，尋找普遍規律，要選擇不同規格的燈泡進行多次實驗。
本題考查了串聯電路中電壓的規律，我們要注意在探究規律的實驗中，為了避免偶然性，要進行多次實驗。
 26.【答案】加熱時間  甲  乙  轉換法和控制變量法
 【解析】解：用相同的裝置加熱，加熱相同的時間，放出的熱量就是相等的，甲和乙吸收的熱量也就是相等的，所以物質吸熱的多少是通過加熱時間來反映的，這用到了轉換法；
由表中實驗數據可知，甲升高時需要的時間為40s，乙升高需要的時間為18s，甲需要的加熱時間長、吸收的熱量多；
當它們加熱相同的時間，甲升高，乙升高，則它們吸收相同熱量時，乙溫度升高的多，這用到了控制變量法；
根據知此實驗用到了轉換法和控制變量法。
故答案為：加熱時間；甲；乙；轉換法和控制變量法。
相同的熱源對液體加熱，液體在相等時間內吸收的熱量相等，可以通過加熱時間來比較兩種液體吸收熱量的多少，這用到了轉換法；
分析表中數據，得出升高相同溫度哪個加熱時間長，則吸熱多；加熱相同的時間，看哪個升高溫度多，這用到了控制變量法；
根據分析實驗方法。
本題考查了探究不同物質吸熱升溫的現象實驗，應用控制變量法是正確解題的關鍵，熟練應用控制變量法、分析表中實驗數據即可解題。
 27.【答案】解：由電路圖知，只閉合開關時，只有燈泡接入電路，此時電流表示數是流過燈泡的電流，故通過燈泡的電流為；
當、都閉合時，兩個燈泡并聯，電流表測的是總電流，故干路電流為，則通過燈泡的電流為
答：通過燈泡的電流為；
通過燈泡的電流為
 【解析】只閉合開關時，只有燈泡接入電路，此時電流表示數是流過燈泡的電流；
當、都閉合時，兩個燈泡并聯，電流表測的是總電流，利用并聯電路中電流的規律可計算通過燈泡的電流．
分析清楚電路結構、充分理解題意、掌握并聯電路的特點是正確解題的關鍵．
 28.【答案】解：等效電路圖如下：

由圖可知，、、串聯，測和兩端電壓，測和兩端電壓．
則：---------------------①
----------------------------②
-----------------------------③
解得：、、
答：三只燈泡、、兩端的電壓分別為8V、2V、
 【解析】由電路圖可知，三燈泡串聯，測、兩端的電壓，測、兩端的電壓；
先根據串聯電路的電壓特點求出和的電壓，再進一步求出兩端的電壓．
本題主要考查了串聯電路電壓的特點，關鍵是電壓表所測電路元件的辨別．
 29.【答案】解：
水吸收的熱量：
；
的煙煤完全燃燒放出的熱量：
；
熱效率：
；
答：水吸收的熱量是；
的煙煤完全燃燒放出的熱量是；
熱效率是。
 【解析】知道水的質量、水的比熱容和水的溫度變化，可利用吸熱公式計算水吸收的熱量；
知道煙煤的熱值和質量，可利用公式計算煙煤完全燃燒放出的熱量；
知道水吸收的熱量和煙煤完全燃燒放出的熱量，根據效率公式求出熱效率。
本題考查學生對熱傳遞過程中的吸熱公式、燃料完全燃燒放出熱量公式、熱效率公式的理解和靈活運用。
