這是一份初中蘇科版1 電阻圖片課件ppt,文件包含141電阻課件-九年級物理蘇科版上冊pptx、蘇科版九年級物理上冊一課一測141電阻docx等2份課件配套教學資源,其中PPT共25頁, 歡迎下載使用。

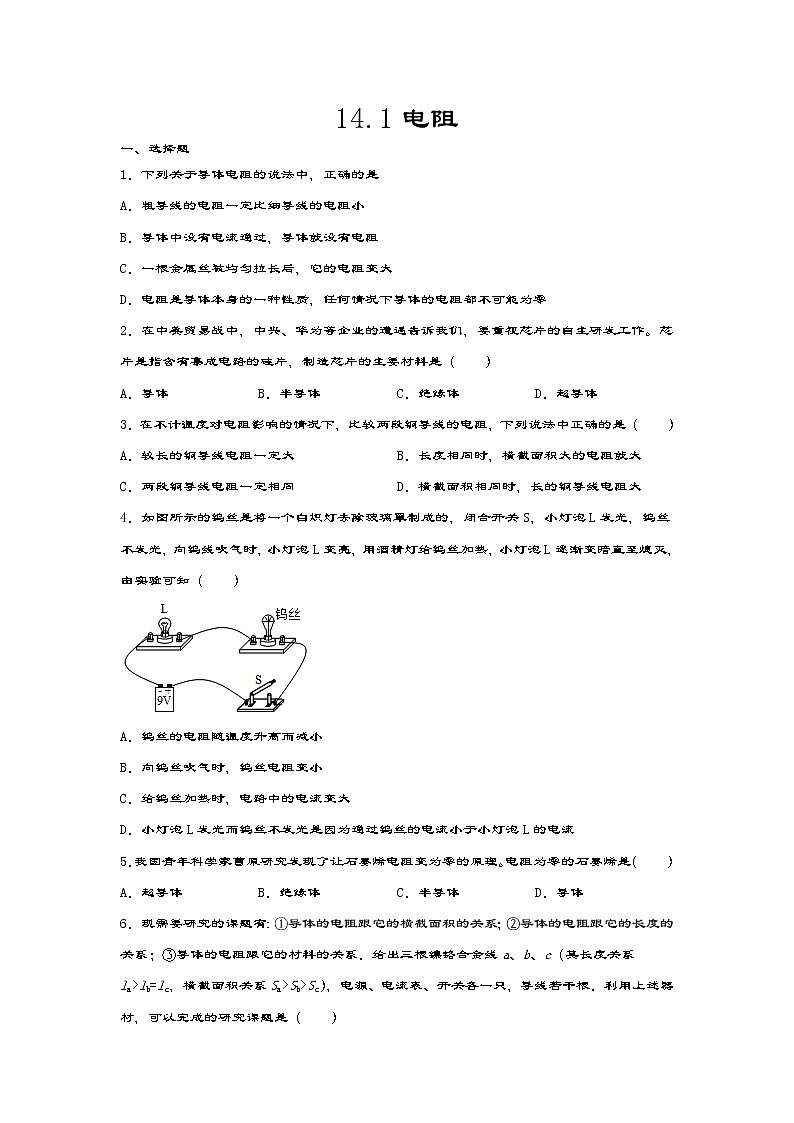

14.1電阻一、選擇題 1.下列關于導體電阻的說法中,正確的是A.粗導線的電阻一定比細導線的電阻小B.導體中沒有電流通過,導體就沒有電阻C.一根金屬絲被均勻拉長后,它的電阻變大D.電阻是導體本身的一種性質,任何情況下導體的電阻都不可能為零2.在中美貿易戰中,中興、華為等企業的遭遇告訴我們,要重視芯片的自主研發工作。芯片是指含有集成電路的硅片,制造芯片的主要材料是( ?。?/span>A.導體 B.半導體 C.絕緣體 D.超導體3.在不計溫度對電阻影響的情況下,比較兩段銅導線的電阻,下列說法中正確的是( ?。?/span>A.較長的銅導線電阻一定大 B.長度相同時,橫截面積大的電阻就大C.兩段銅導線電阻一定相同 D.橫截面積相同時,長的銅導線電阻大4.如圖所示的鎢絲是將一個白熾燈去除玻璃罩制成的,閉合開關S,小燈泡L發光,鎢絲不發光,向鎢線吹氣時,小燈泡L變亮,用酒精燈給鎢絲加熱,小燈泡L逐漸變暗直至熄滅,由實驗可知( )A.鎢絲的電阻隨溫度升高而減小B.向鎢絲吹氣時,鎢絲電阻變小C.給鎢絲加熱時,電路中的電流變大D.小燈泡L發光而鎢絲不發光是因為通過鎢絲的電流小于小燈泡L的電流5.我國青年科學家曹原研究發現了讓石墨烯電阻變?yōu)榱愕脑?。電阻為零的石墨烯是( ?。?/span>A.超導體 B.絕緣體 C.半導體 D.導體6.現需要研究的課題有:①導體的電阻跟它的橫截面積的關系;②導體的電阻跟它的長度的關系;③導體的電阻跟它的材料的關系.給出三根鎳鉻合金線a、b、c(其長度關系la>lb=lc,橫截面積關系Sa>Sb>Sc),電源、電流表、開關各一只,導線若干根.利用上述器材,可以完成的研究課題是( ?。?/span>A.只有① B.只有② C.①和② D.①、②和③7.在甲、乙兩根導線的兩端加相同的電壓,甲導線中的電流小于乙導線中的電流,不考慮溫度的影響,下列判斷中錯誤的是A.當它們的材料、粗細都相同時,甲導線比乙導線長B.當它們的材料、長度都相同時,甲導線比乙導線粗C.當它們的長度、粗細都相同時,材料一定不同D.它們的材料、長度、粗細中,至少有一項是不同的8.常溫下,比較兩根長度相同、粗細不同的鋁導線電阻的大小,下列說法正確的是A.細的電阻大 B.粗的電阻大C.電阻一樣大 D.無法判斷 9.如圖為常溫下一些物質的導電性能,從左到右導電性能越來越強,絕緣性能越來越弱.結合影響電阻大小的其他因素,下列說法正確的是A.常溫下粗鐵絲的電阻比細銅絲的電阻大B.當導體中沒有電流通過時,導體的電阻為零C.常溫下橫截面積相同的鐵絲,長的比短的電阻大D.玻璃是良好的絕緣材料,但在一定條件下也可以導電10.秦皇島市技術監督部門曾對市場上的電線產品進行抽查,發現有一個品牌的銅芯電線不符合規格:①用鍍銅的鋁芯冒充銅芯;②電線直徑明顯比說明書上標定的直徑?。@種電線不符合規格的主要原因是A.電線的長度偏長引起電阻偏大B.電線的橫截面積偏小引起電阻偏大C.電線的材料不同引起電阻偏大D.電線的溫度偏高引起電阻偏大 二、填空題11.一切導體都有阻礙電流的性質,導體的這種性質叫電阻,用符號R來表示。電阻的單位是歐姆(Ω),請你換算單位:47kΩ=____________ Ω= ___________MΩ。12.某小組同學做了如圖所示的實驗,當閉合開關后,燈能正常發光;把點燃的酒精燈放在電阻R的下面一段時間后,因為金屬導體的電阻_____________的原因,燈的亮度會逐漸發生變化,燈會變得_____________。13.半導體的導電性能介于________ 和絕緣體之間;某些物質在溫度很低時,電阻就變成了________ ,這就是超導現象14.如圖所示,甲、乙是兩把用不同金屬制成的鑰匙,將它們分別接入圖中的AB中,閉合開關,發現當甲鑰匙接入電路時,燈泡較亮,可知,甲乙鑰匙中電阻較大的是________(甲/乙),當甲鑰匙不接入電路時,其電阻________(不變/變小,不考慮溫度對電阻的影響). 15.有這樣幾種物質:硅、鋁、橡膠、鍺、干布、銅、陶瓷,其中______ 是導體,______ 是半導體,______ 是絕緣體(每類答出一種即可)。16.甲、乙、丙三根鎳鉻合金絲,其橫截面積關系為S甲>S乙=S丙 , 長度關系為L甲=L乙<L丙 , 則電阻最大的是________鎳鉻合金絲;將三根鎳鉻合金絲分別接在同一電源兩端,則通過的電流最大的是________鎳鉻合金絲(均選填“甲”、“乙”或“丙”).17.有三根相同材料制成的導體A、B、C , 在相同的溫度下,A比B長,粗細相同;C與B長度一樣,C粗些.這三根導體的電阻由大到小的排列順序為________.18.如下圖甲所示,把玻璃珠接入電路中,閉合開關,燈不亮,說明玻璃是________;現給玻璃珠加熱,如下圖乙所示,當玻璃珠加熱到紅熾狀態時,發現燈發光了,說明玻璃在紅熾狀態下會變成________(均選填“導體”或“絕緣體”)19.同種材料制成的甲、乙、丙三根電阻絲,甲的阻值為5歐,乙的阻值為8歐,丙的阻值為16歐,若它們的長度相等,那么電阻的橫截面積最大的是________;若它們的截面積相同,那么電阻的長度最短的是________.20.如圖所示,將導體接到電路A、B之間時,導體與燈泡是________聯的.如果將不同的導體分別接到A、B之間,閉合開關,可通過觀察、比較________來判斷不同導體電阻的大?。魞蓚€導體的電阻差異不大,則可以用________表替換燈泡,作進一步的判斷. 三、綜合題21.如圖所示,是探究影響導體電阻大小因素的實驗裝置圖,實驗中分別把a、b、c、d四根導線接入電路,其中導線a、b、d長度相同,a、b、c粗細相同,b、d粗細不同。(1)該實驗是通過觀察電流表的示數來間接比較導線電阻的大小,這種科學研究問題的方法是_______法;(2)選用_______兩根導線分別接入電路中進行實驗,是為了探究電阻大小跟導體的長度有關;(3)選用a、b兩根導線分別接入電路中進行實驗,是為了探究電阻大小跟導體的_______有關;(4)選用_______兩根導線分別接入電路中進行實驗,是為了探究電阻大小跟導體的橫截面積有關。22.某同學為了研究導體的電阻大小與哪些因素有關,他猜想電阻的大小可能與長度、材料和橫截面積有關,在下列表格中列出的不同材料、不同長度、不同橫截面積的導體中選擇合適的導體若干,接入圖5所示電路M、N兩端進行實驗.材料編號長度(米)橫截面積(毫米2)材料編號長度(米)橫截面積(毫米2)鎳鉻合金aS康銅d鎳鉻合金bLS康銅eL鎳鉻合金cL2S康銅fS(1)該同學除了選擇編號為a和b的導體外,還應選擇編號為________(所選導體填編號.下同)的導體,才能完成實驗(2)所選導體a和b分別接入電路中,是為了研究導體電阻與導體________的關系.(3)將所選導體分________別接入電路中,是為了研究導體電阻與導體橫截面積的關系.若該同學在此實驗中觀察到小燈泡的亮暗程度不同,則可得出的初步結論是__________.(4)為了完成實驗研究,他還必須將導體_____分別接入電路中,用來研究導體電阻與導體_____的關系(5)本實驗中該同學采用的科學探究方法是____________.23.小剛由“金屬導體的電阻一般隨導體溫度的升高而增大”聯想到:鉛筆芯也是導體,鉛筆芯的電阻與它的溫度之間是否也存在這種關系呢?于是,小剛和幾位同學一起進行了“探究鉛筆芯的溫度變化對其電阻有何影響”的實驗.(1)實驗思路:保持鉛筆芯兩端的電壓不變,給鉛筆芯加熱,測出不同______時通過鉛筆芯的電流,根據電流的變化情況,得出鉛筆芯電阻大小與其溫度變化的關系.其依據是電壓一定時,電阻越小,電流______.(2)小剛設計了如圖所示的電路.(3)主要實驗過程:①先將型鉛筆芯接入電路,閉合開關,測量并記錄通過它的電流;②用酒精燈給鉛筆芯加熱,使鉛筆芯的溫度逐漸______,每隔測量并記錄通過它的電流;③再分別將型、型鉛筆芯接入電路,重復以上實驗過程.(4)下表是小剛他們記錄的實驗數據:加熱時間0102030 通過鉛筆芯的電流分析表中數據可以初步得出:鉛筆芯的電阻隨溫度的升高而______.(5)你認為小剛他們的實驗存在什么不足,寫出其中一條:______. 答案1.C2.B3.D4.B5.A6.C7.B8.A9.CD10.BC11. 4.7×l04 4.7×10-212. 隨溫度的升高而增大 變暗13. 導體 零14.乙 不變 15. 鋁、銅 硅、鍺 橡膠、干布、陶瓷16.丙 甲 17.RA>RB>RC18.絕緣體 導體 19.甲 甲 20.串 燈泡亮度 電流 21.轉換 b、c 材料 b、d 22.c和f 長度 b和c 當導體的材料和長度相同時,導體的電阻與導體橫截面積有關 a和f 材料 控制變量法 23.溫度 越大 升高 減小 鉛筆芯容易燒斷(或不能直接測量鉛筆芯的溫度或不能控制鉛筆芯的兩端電壓不變或用酒精燈加熱不能保證鉛筆芯受熱均勻或電路中沒有接保護電阻等)
