初中物理粵滬版九年級下冊第十六章 電磁鐵與自動控制綜合與測試課后作業題

這是一份初中物理粵滬版九年級下冊第十六章 電磁鐵與自動控制綜合與測試課后作業題，共9頁。試卷主要包含了填空題，選擇題，實驗題等內容，歡迎下載使用。

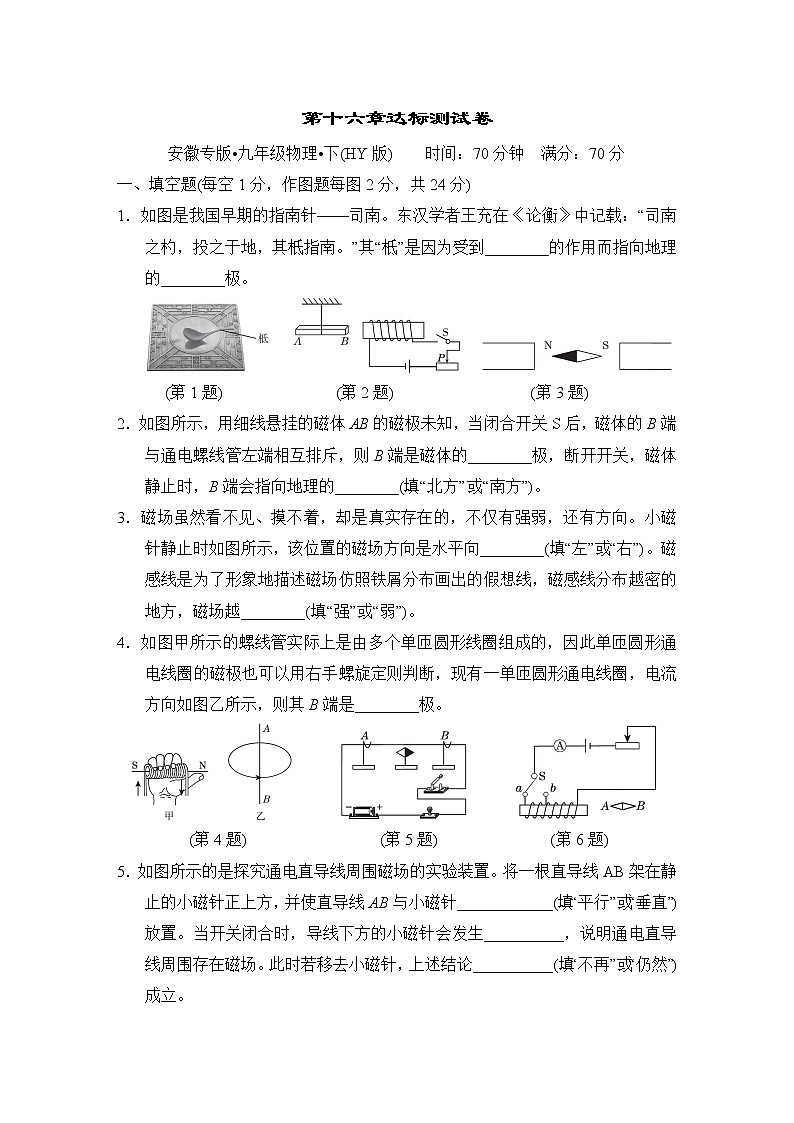

一、填空題(每空1分，作圖題每圖2分，共24分)
1．如圖是我國早期的指南針——司南。東漢學者王充在《論衡》中記載：“司南之杓，投之于地，其柢指南?！逼洹拌堋笔且?yàn)槭艿絖_______的作用而指向地理的________極。

(第1題) (第2題) (第3題)
2．如圖所示，用細線懸掛的磁體AB的磁極未知，當閉合開關S后，磁體的B端與通電螺線管左端相互排斥，則B端是磁體的________極，斷開開關，磁體靜止時，B端會指向地理的________(填“北方”或“南方”)。
3．磁場雖然看不見、摸不著，卻是真實存在的，不僅有強弱，還有方向。小磁針靜止時如圖所示，該位置的磁場方向是水平向________(填“左”或“右”)。磁感線是為了形象地描述磁場仿照鐵屑分布畫出的假想線，磁感線分布越密的地方，磁場越________(填“強”或“弱”)。
4．如圖甲所示的螺線管實際上是由多個單匝圓形線圈組成的，因此單匝圓形通電線圈的磁極也可以用右手螺旋定則判斷，現有一單匝圓形通電線圈，電流方向如圖乙所示，則其B端是________極。

(第4題) (第5題) (第6題)
5．如圖所示的是探究通電直導線周?chē)艌?chǎng)的實驗裝置。將一根直導線AB架在靜止的小磁針正上方，并使直導線AB與小磁針____________(填“平行”或“垂直”)放置。當開關閉合時，導線下方的小磁針會發生__________，說明通電直導線周?chē)嬖诖艌?chǎng)。此時若移去小磁針，上述結論__________(填“不再”或“仍然”)成立。

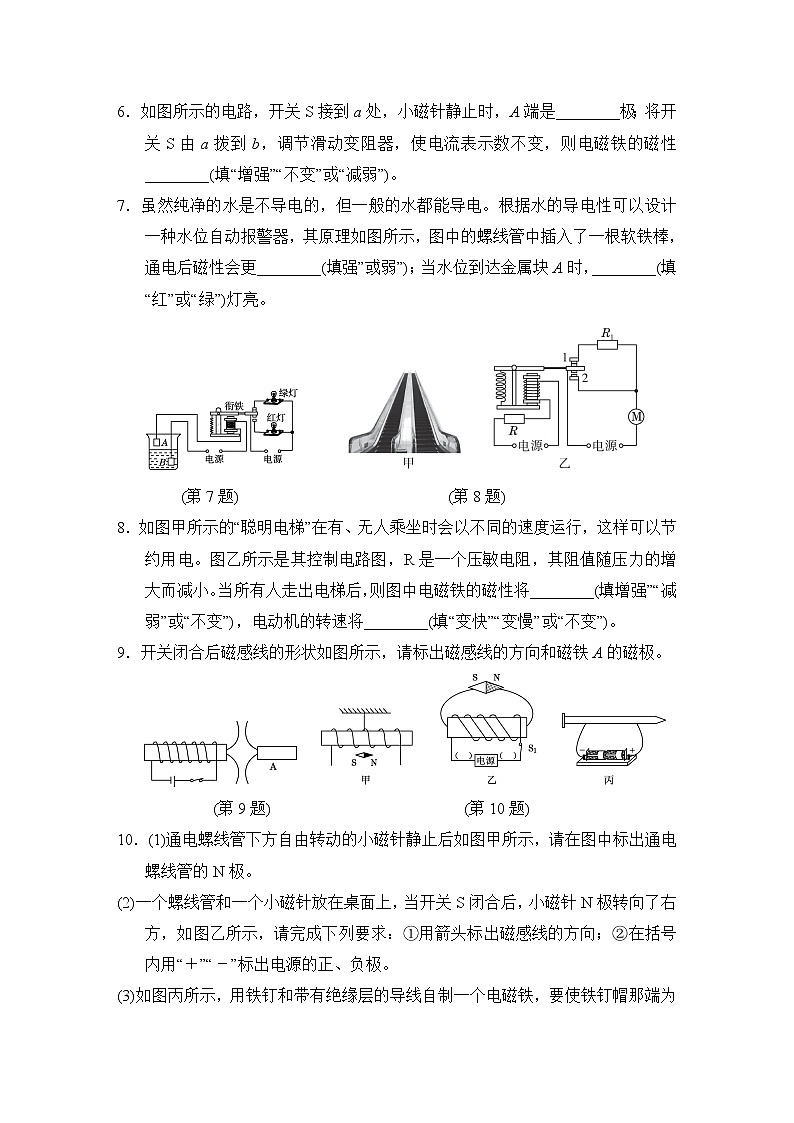

6．如圖所示的電路，開關S接到a處，小磁針靜止時，A端是________極；將開關S由a撥到b，調節滑動變阻器，使電流表示數不變，則電磁鐵的磁性________(填“增強”“不變”或“減弱”)。
7．雖然純凈的水是不導電的，但一般的水都能導電。根據水的導電性可以設計一種水位自動報警器，其原理如圖所示，圖中的螺線管中插入了一根軟鐵棒，通電后磁性會更________(填“強”或“弱”)；當水位到達金屬塊A時，________(填“紅”或“綠”)燈亮。

(第7題) (第8題)
8．如圖甲所示的“聰明電梯”在有、無人乘坐時會以不同的速度運行，這樣可以節約用電。圖乙所示是其控制電路圖，R是一個壓敏電阻，其阻值隨壓力的增大而減小。當所有人走出電梯后，則圖中電磁鐵的磁性將________(填“增強”“減弱”或“不變”)，電動機的轉速將________(填“變快”“變慢”或“不變”)。
9．開關閉合后磁感線的形狀如圖所示，請標出磁感線的方向和磁鐵A的磁極。

(第9題) (第10題)
10．(1)通電螺線管下方自由轉動的小磁針靜止后如圖甲所示，請?jiān)趫D中標出通電螺線管的N極。
(2)一個螺線管和一個小磁針?lè)旁谧烂嫔?，?dāng)開關S閉合后，小磁針N極轉向了右方，如圖乙所示，請完成下列要求：①用箭頭標出磁感線的方向；②在括號內用“＋”“－”標出電源的正、負極。
(3)如圖丙所示，用鐵釘和帶有絕緣層的導線自制一個電磁鐵，要使鐵釘帽那端為N極，畫出鐵釘上導線的繞法。(繞線畫3至5圈)

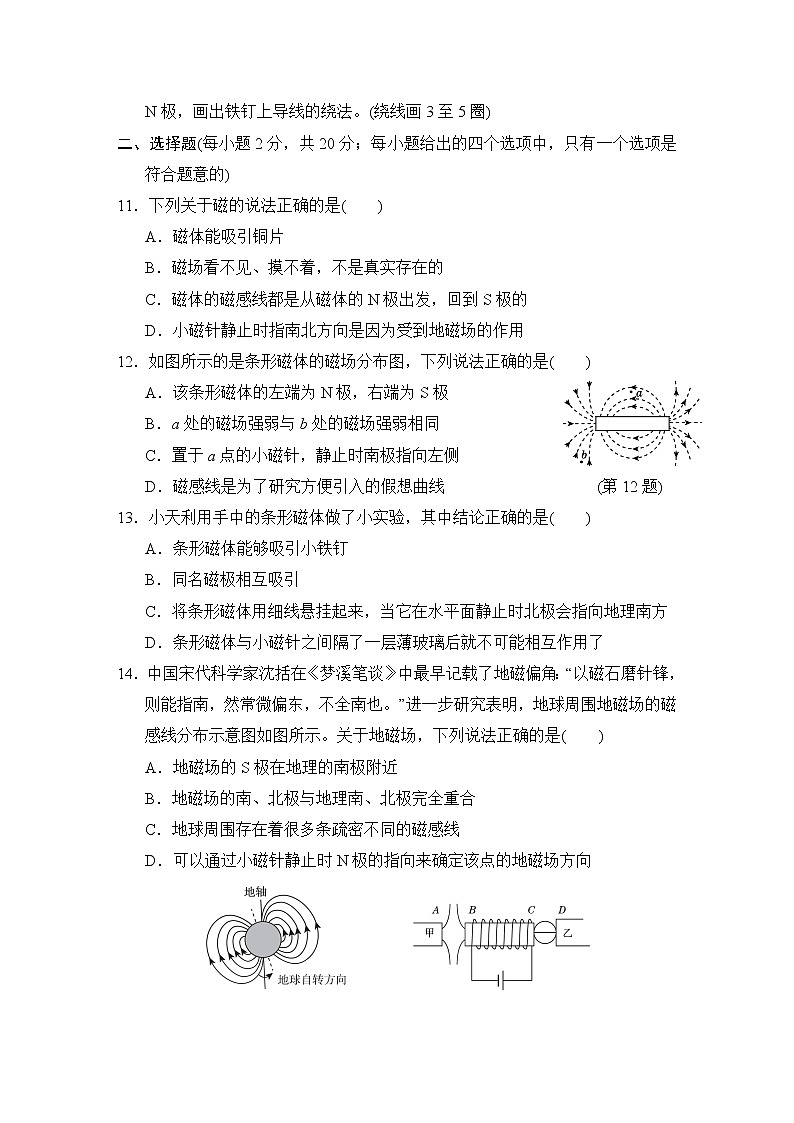

二、選擇題(每小題2分，共20分；每小題給出的四個選項中，只有一個選項是符合題意的)
11．下列關于磁的說法正確的是( )
A．磁體能吸引銅片
B．磁場看不見、摸不著，不是真實存在的
C．磁體的磁感線都是從磁體的N極出發，回到S極的
D．小磁針靜止時指南北方向是因?yàn)槭艿降卮艌?chǎng)的作用
12．如圖所示的是條形磁體的磁場分布圖，下列說法正確的是( )
A．該條形磁體的左端為N極，右端為S極
B．a(chǎn)處的磁場強弱與b處的磁場強弱相同
C．置于a點的小磁針，靜止時南極指向左側
D．磁感線是為了研究方便引入的假想曲線 (第12題)
13．小天利用手中的條形磁體做了小實驗，其中結論正確的是( )
A．條形磁體能夠吸引小鐵釘
B．同名磁極相互吸引
C．將條形磁體用細線懸掛起來，當它在水平面靜止時北極會指向地理南方
D．條形磁體與小磁針之間隔了一層薄玻璃后就不可能相互作用了
14．中國宋代科學家沈括在《夢溪筆談》中最早記載了地磁偏角：“以磁石磨針?shù)h，則能指南，然常微偏東，不全南也?！边M(jìn)一步研究表明，地球周?chē)卮艌?chǎng)的磁感線分布示意圖如圖所示。關于地磁場，下列說法正確的是( )
A．地磁場的S極在地理的南極附近
B．地磁場的南、北極與地理南、北極完全重合
C．地球周?chē)嬖谥芏鄺l疏密不同的磁感線
D．可以通過小磁針靜止時N極的指向來確定該點的地磁場方向

(第14題) (第15題)
15．甲、乙為條形磁體，中間是電磁鐵，表示磁極間磁場分布情況的磁感線如圖所示，則可以判斷圖中A、B、C、D四個磁極依次是( )
A．N、N、S、S
B．S、S、N、S
C．N、N、S、N
D．S、S、N、N
16．【易錯題】如圖所示，將一個條形磁鐵置于水平桌面上，電磁鐵左端固定在豎直墻壁上并保持水平。當開關S閉合后，條形磁鐵能保持靜止?fàn)顟B(tài)，下列說法正確的是( )
A．條形磁鐵受到的摩擦力的方向是水平向右的
B．條形磁鐵受到的摩擦力的方向是水平向左的
C．在滑片P向上移動的過程中，電磁鐵的磁性減弱
D．在滑片P向下移動的過程中，條形磁鐵所受的摩擦力增大

(第16題) (第17題)
17．如圖所示的裝置中，開關S閉合后，下列判斷正確的是( )
A．通電螺線管外A點的磁場方向向左
B．通電螺線管的左端為N極
C．向左移動滑片P，通電螺線管的磁性減弱
D．小磁針靜止后，其N極的指向沿水平向右
18．如圖所示，兩電池的規格相同，當開關S由觸點2轉到觸點1時，螺線管磁性強弱和A端磁極極性變化的情況是( )
A．磁性增強，由S極變?yōu)镹極
B．磁性減弱，由S極變?yōu)镹極
C．磁性增強，由N極變?yōu)镾極
D．磁性減弱，由N極變?yōu)镾極

(第18題) (第19題) (第20題)
19．如圖所示的是說明巨磁電阻GMR的特性原理的示意圖。閉合開關S1、S2并使滑片P向左移動，觀察到指示燈變亮，則( )
A．電磁鐵左端為S極 B．電磁鐵的磁性減弱
C．巨磁電阻兩端的電壓變大 D．巨磁電阻的阻值隨磁場增強而變小
20．如圖是一種溫度自動報警器的原理圖。制作水銀溫度計時在玻璃管中封入一段金屬絲，控制電源的兩極分別與水銀和金屬絲相連。下列說法不合理的是( )
A．當溫度達到金屬絲下端所指的溫度時，電鈴就響起來
B．如果控制電源的左端是正極，那么電磁鐵右端就是N極
C．增加控制電源的電壓，電鈴的響度就越大
D．電鈴內部有電磁鐵，利用到了電流的磁效應
三、實驗題(第21題10分，第22題8分，第23題8分，共26分)
21．為探究“影響電磁鐵磁性強弱的因素”，小明以電池(電壓一定)、滑動變阻器、數量較多的大頭針、鐵釘以及較長導線為主要器材，進行如圖所示的簡易實驗。
(第21題)
(1)他將導線繞在鐵釘上制成簡易電磁鐵，并巧妙地通過______________________
___________________________________________來顯示電磁鐵磁性的強弱。
(2)連接好電路，使滑動變阻器連入電路的阻值較大，閉合開關，觀察到圖所示的情景；接著，移動滑動變阻器的滑片，使其連入電路的阻值變小，觀察到圖所示的情景。比較圖和圖，可知________圖中的電流較小，從而發現，通過電磁鐵的電流越________(填“大”或“小”)，磁性越強。
(3)如圖，將導線繞在兩枚鐵釘上，構成兩個簡易電磁鐵串聯的電路。從圖的情景看出，在__________相同的情況下，線圈的匝數越________(填“多”或“少”)，磁性越強。
22．學習了奧斯特實驗后，小軍和小民認為：通電螺線管周?chē)泊嬖诖艌?chǎng)?？墒牵娐菥€管周?chē)拇艌?chǎng)是什么樣的呢？為此，他們找來器材并連成了圖甲所示的實驗電路，運用研究磁場的方法來探究通電螺線管外部的磁場。
(第22題)
(1)小軍使用小磁針來進行探究。他先在木板上螺線管一端標有黑點的9個位置(圖甲)各放置一個小磁針。通電后發現這9個小磁針的指向如圖乙所示，改變通電電流的方向后，重新實驗發現這9個小磁針的指向如圖丙所示。
根據小軍的實驗，可以得出的結論是：a.通電螺線管外部，中心軸線上各點的磁場方向是相同的；除中心軸線外，通電螺線管外部其他各點的磁場方向是____________(填“相同”或“不同”)的；b.通電螺線管外部各點的磁場方向還與__________方向有關。
(2)小民的實驗方法是：先在一張白紙中間按照螺線管的大小挖一個孔，然后把孔對準螺線管將白紙鋪在木板上，再把細鐵屑均勻地撒在白紙上。通電后輕輕敲擊木板，發現細鐵屑的排列情況如圖丁所示；改變通電電流的方向后，重新實驗發現細鐵屑的排列情況基本沒有變化。根據小民的實驗現象，可以得出結論：通電螺線管外部的磁場與我們學過的________磁體的磁場相似。
(3)小軍還想探究通電螺線管外部磁場的強弱與電流大小的關系。請說出一種你的改進方法：________________________________。
23．小林利用實驗室的電磁繼電器、熱敏電阻R1、滑動電阻器R2等器件設計了一個恒溫箱控制電路，如圖1所示。圖2是小林通過實驗測得的R1的阻值隨溫度變化的關系曲線。
(第23題)
(1)電磁繼電器中電磁鐵上端是________(填“N”或“S”)極。
(2)當溫度較低時，電磁鐵的磁性較弱，觸點開關________(填“接通”或“斷開”)。
(3)電磁繼電器的電源兩端電壓U＝6 V，電磁鐵線圈的電阻可不計，通過實驗測得當電流為30 mA時，電磁繼電器的銜鐵被吸合．若滑動電阻器R2的電阻值設定為150 Ω時，恒溫箱溫度可達到 ________℃。當滑動電阻器R2的電阻變大時，恒溫箱設定的溫度將變________(填“高”或“低”)。
答案
一、1.地磁場；南
2．N；北方
3．左；強
4．S
5．平行；偏轉；仍然
6．N；減弱
7．強；紅
8．減弱；變慢 點撥：當所有人走出電梯后，壓力減小，則壓敏電阻R的阻值增大，左側控制電路中的電流減小，電磁鐵磁性變?nèi)?，銜鐵被拉起，動觸點與觸點1接觸，此時電動機與電阻R1串聯，通過電動機的電流減小，電動機的轉速變慢。
9．解：如圖所示。
(第9題)
10．解：(1)如圖甲所示。
(2)如圖乙所示。
(3)如圖丙所示。
(第10題)
二、11.D
12．D
13．A
14．D 15.B 16.B 17.B
18．C 點撥：開關S連接觸點2時，螺線管、定值電阻接在下面電池的兩端；開關S連接觸點1時，只有螺線管接在上面電池的兩端。當開關由觸點2轉到觸點1時，由題意知電源電壓沒有變化，但電路中的電阻減小，根據歐姆定律I＝eq \f(U,R)可知，電路中的電流增大；由于電磁鐵的磁性強弱與電流大小有關，在其他因素不變的情況下，電流越大，磁性越強，故螺線管的磁性增強。當開關連接觸點2時，利用右手螺旋定則可以確定A端為N極；當開關連接觸點1時，電流的方向變化，利用右手螺旋定則可以判定A端為S極，綜上分析，故選C。
19．D 點撥：利用右手螺旋定則判斷電磁鐵的左端為N極、右端為S極，故A錯誤；滑動變阻器的滑片P向左滑動過程中接入電路的電阻變小，由I＝eq \f(U,R)可知，電路中的電流變大，因電磁鐵磁性的強弱與線圈匝數和通過的電流大小有關，且匝數不變，通過的電流越大，磁性越強，所以，此時電磁鐵的磁性變強，故B錯誤；由于指示燈變亮，則說明指示燈所在電路電流變大，巨磁電阻的阻值變小，巨磁電阻兩端的電壓變小，故C錯誤；電磁鐵的磁性增強時，右邊電路中的指示燈明顯變亮，則說明右邊電路的電流變大了，巨磁電阻的電阻變小了，即巨磁電阻的阻值隨磁場的增強而變小，故D正確。故選D。
20．C
三、21.(1)吸引大頭針的多少
(2)(a)；大
(3)電流；多
22．(1)不同；電流
(2)條形
(3)在甲圖電路中串聯一個滑動變阻器(合理即可)
23．(1)S
(2)接通
(3)90 ；高
