2018年廣東省中考物理真題（解析版）

這是一份2018年廣東省中考物理真題（解析版），共21頁。試卷主要包含了單項選擇題，填空題，作圖題，實驗題，計算題，綜合能力題等內容，歡迎下載使用。

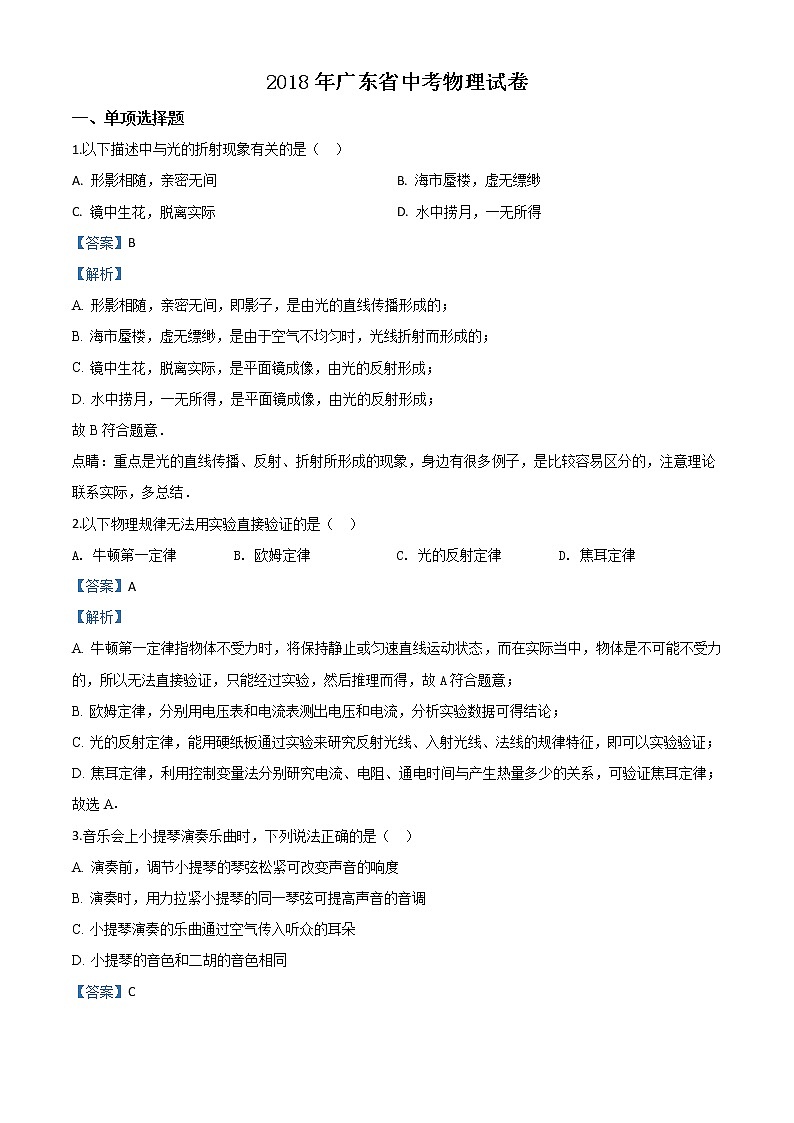

2018年廣東省中考物理試卷一、單項選擇題1.以下描述中與光的折射現象有關的是（  ）A. 形影相隨，親密無間 B. 海市蜃樓，虛無縹緲C. 鏡中生花，脫離實際 D. 水中撈月，一無所得【答案】B【解析】A. 形影相隨，親密無間，即影子，是由光的直線傳播形成的；B. 海市蜃樓，虛無縹緲，是由于空氣不均勻時，光線折射而形成的；C. 鏡中生花，脫離實際，是平面鏡成像，由光的反射形成；D. 水中撈月，一無所得，是平面鏡成像，由光的反射形成；故B符合題意．點睛：重點是光的直線傳播、反射、折射所形成的現象，身邊有很多例子，是比較容易區分的，注意理論聯系實際，多總結．2.以下物理規律無法用實驗直接驗證的是（  ）A. 牛頓第一定律 B. 歐姆定律 C. 光的反射定律 D. 焦耳定律【答案】A【解析】A. 牛頓第一定律指物體不受力時，將保持靜止或勻速直線運動狀態，而在實際當中，物體是不可能不受力的，所以無法直接驗證，只能經過實驗，然后推理而得，故A符合題意；B. 歐姆定律，分別用電壓表和電流表測出電壓和電流，分析實驗數據可得結論；C. 光的反射定律，能用硬紙板通過實驗來研究反射光線、入射光線、法線的規律特征，即可以實驗驗證；D. 焦耳定律，利用控制變量法分別研究電流、電阻、通電時間與產生熱量多少的關系，可驗證焦耳定律；故選A．3.音樂會上小提琴演奏樂曲時，下列說法正確的是（  ）A. 演奏前，調節小提琴的琴弦松緊可改變聲音的響度B. 演奏時，用力拉緊小提琴的同一琴弦可提高聲音的音調C. 小提琴演奏的樂曲通過空氣傳入聽眾的耳朵D. 小提琴的音色和二胡的音色相同【答案】C【解析】【詳解】A. 演奏前，調節小提琴的琴弦松緊可改變聲音的音調，故A錯誤；B. 演奏時，用力拉緊小提琴的同一琴弦，琴弦的振幅大，響度大，改變的是響度，故B錯誤；C. 空氣可以傳播聲音，所以小提琴演奏的樂曲通過空氣傳入聽眾的耳朵，故C正確；D. 音色是發聲體特有的特征，可以用來區分聲源，小提琴的音色和二胡的音色是不同的，所以我們能分辨是用哪一種樂器演奏的，故D錯誤；故選C．【點睛】注意能正確區分聲音的三個特征，即音調、響度、音色，其中音色是發聲體特有的特征，由聲源振動的材料、方式等決定，可以用來區分聲源．4.如圖所示，加熱-40的冰，下列說法正確的是（  ）A. BC段表示當前物體的狀態仍是固體B. 冰的融化過程溫度不變，說明熔化不需要吸熱C. 水的沸騰過程溫度不變，說明它的內能不變D. 由圖可判斷，加熱時間相同時冰升溫比水快，說明冰的比熱容比水小【答案】D【解析】A. 如圖，BC段吸熱溫度不變，是熔化過程，物體是固液共存狀態，故A錯誤；B. 冰的融化過程溫度不變，但熔化過程要不斷吸熱，故B錯誤；C. 水的沸騰過程溫度不變，但沸騰要不斷吸熱，所以內能是增大的，故C錯誤；D. 由圖可判斷，加熱時間相同時冰升溫比水快，根據可知，冰的比熱容比水小，故D正確；故選D．點睛：重點是晶體的熔化特征和比熱容的知識，晶體熔化時吸熱，溫度不變，且液體沸騰時溫度也是不變的，也要不斷的吸收熱量，牢記這些特點．5.如圖所示，70kg的消防員沿著鋼管勻速下滑時感到手心發燙，此時受到鋼管對他的摩擦力大小和導致手心內能改變的方式是（g=10N/kg）（  ）A. 70N   熱傳遞 B. 70N   做功C. 700N  熱傳遞 D. 700N  做功【答案】D【解析】70kg的消防員受到的重力為：，當消防員沿著鋼管勻速下滑時，受力平衡，摩擦力與重力相等，所以受到的摩擦力為：；人克服重力做功，機械能轉化為內能，所以手心發燙，是通過做功方式增加物體內能的．故D正確．點睛：牢記改變物體內能的兩種方式是解題的關鍵，即熱傳遞和做功，兩種方式對于內能的改變是等效的，兩種方式很容易區分，做題不難．6.如1圖所示，電源電壓保持不變，閉合開關時，滑動變阻器的滑片P從b端滑到a端，電壓表示數U與電流表示數I的變化關系如2圖所示，下列說法不正確的是（  ）A. 電源電壓是9VB. 定值電阻R阻值是6ΩC. 滑動變阻器的阻值范圍是0～18ΩD. 若定值電阻R出現接觸不良時，電流表示數為0，電壓表示數為9V【答案】C【解析】【詳解】A. 如圖當滑片到a端時，只有定值電阻接入電路工作，此時電壓表的示數即為電源電壓，圖2知，最大示數為9V，即電源電壓是9V，故A正確；B. 圖2知，當定值電阻兩端為9V時，電流為1.5A，所以定值電阻R的阻值是：，故B正確；C. 根據圖2，當電壓表示數為3V時，電流為0.5A，根據串聯電路的分壓特點，得滑動變阻器兩端的電壓為：，所以滑動變阻器的最大阻值為：，故滑動變阻器的阻值范圍是0～12Ω，故C錯誤；D. 若定值電阻R出現接觸不良時，即電路斷路時，電流表示數為0，此時電壓表串聯在電路中，能測出電源電壓，所以電壓表示數為9V，故D正確；故C錯誤，符合題意．7.A、B兩種實心物體的質量與體積的關系如1圖所示，把體積相等的A、B物體掛在滑輪組下，若要使它們處于靜止?fàn)顟B(tài)，則2圖的虛線框內懸掛B物體的個數是（不計摩擦和滑輪的自重）（  ）A. 1個 B. 2個 C. 3個 D. 4個【答案】B【解析】根據圖1得物體A、B的密度為：；；體積相等時，兩物體的重為：，，即；如圖2，A物體上面為一個動滑輪，由兩段繩子承擔物重，所以：，代入得，，即虛線框內懸掛B物體的個數是2．故B正確．二、填空題8.夏日炎炎，小東從開著空調的屋內剛走到室外時，眼鏡的鏡片變模糊是由于空氣中的水蒸氣______形成；他在游泳池游泳后走上岸感覺到有點冷是由于身上的水________吸熱所致；他買了冰棒含嘴里過了一會感覺到?jīng)隹焓怯捎诒鬫___吸熱所致.（均填物態變化名稱）【答案】    (1). 液化    (2). 汽化    (3). 熔化【解析】夏日炎炎，小東從開著空調的屋內剛走到室外時，鏡片的溫度低，而室外的溫度高，所以眼鏡的鏡片變模糊是由于空氣中的水蒸氣遇冷液化而形成的；汽化是吸熱過程，所以他在游泳池游泳后走上岸感覺到有點冷是由于身上的水汽化（蒸發）吸熱所致；熔化也是吸熱過程，所以他買了冰棒含嘴里過了一會感覺到?jīng)隹焓怯捎诒羧刍鼰崴拢?/span>點睛：重點是物態過程中的吸熱和放熱，除了要記清楚六個物態變化的過程誰吸熱、誰放熱，還要多了解一些物態變化在生活生產中的應用，體會物理知識與生活的緊密聯系．9.常見的物質由分子組成，分子由_____組成；夏日荷花盛開飄來陣陣花香，這是_________________現象；清晨荷葉上的兩顆露珠接觸后成為了更大的一顆水珠，表明分子之間存在______力.【答案】    (1). 原子    (2). 擴散    (3). 引力【解析】常見的物質由分子組成，分子由原子組成；夏日荷花盛開飄來陣陣花香，是由于分子不停運動而形成的擴散現象；清晨荷葉上的兩顆露珠接觸后成為了更大的一顆水珠，即露珠接觸后自動合二為一，是因為分子之間存在引力作用．點睛：重點是分子動理論的相關知識，物質是由大量分子組成的，這些分子處于不停的無規律熱運動之中，分子之間存在著相互作用的引力的斥力．10.汽車GPS導航儀與通信衛星之間通過________來傳遞信息，其在真空中的傳播速度為________m/s；如圖所示是表示音頻、視頻和射頻三種信號的波形示意圖，頻率最高的是________信號．【答案】    (1). 電磁波    (2). 3×108    (3). 射頻【解析】電磁波被廣泛用來傳遞信息，且電磁波可以在真空中傳播．所以汽車GPS導航儀與通訊衛星之間通過電磁波來傳遞信息；電磁波在真空中的傳播速度與光速相同，為3×108m/s；如圖所示是表示音頻、視頻和射頻三種信號的波形示意圖，在相同時間內變化次數最多的頻率最高，所以頻率最高的是射頻信號，實際應用時射頻信號攜帶著視頻和音頻信號發射出去，將信息傳遞到遠方．11.如圖所示，閉合開關時，電壓表示數如圖所示為___V；將滑動變阻器的滑片P向右移動時，電流表示數將_____,電壓表示數將______.（后兩空選填“變大”、“變小”或“不變”）【答案】    (1). 2.2    (2). 不變    (3). 變大【解析】如圖所示，閉合開關時，電壓表示數如圖，使用小量程，分度值為0.1V，讀數為為2.2V；如圖滑片的一端與將滑動變阻器的滑片P連接，向右移動時，測量的電阻部分變大，電壓增大，所以電壓表示數將變大；但電流表與滑動變阻器最大阻值串聯，所以滑片移動時，接入電路的電阻是不變的，故電流表示數將不變．點睛：讀懂電路圖是關鍵，明確兩電壓表的并聯情況，圖中電壓表并聯在滑片與左端之間，這樣連接時，滑片的移動不影響電路中電流的大小，但電壓表的示數會變．12.如圖所示，條形磁鐵放在水平木桌上，電磁鐵右端固定并與條形磁鐵在同一水平面上.閉合開關S，當滑動變阻器的滑片P逐漸向右移動時，條形磁鐵仍保持靜止，此時電磁鐵的左端為_____極，條形磁鐵受到的摩擦力______（選填“變大”、“變小”或“不變”），方向水平________.（選填“向左”或“向右”）【答案】    (1). N     (2). 變大    (3). 向左【解析】根據安培定則判斷螺線管的兩極，再根據磁極間的相互作用規律分析判斷．如圖所示，條形磁鐵放在水平木桌上，電磁鐵右端固定并與條形磁鐵在同一水平面上.閉合開關S，當滑動變阻器的滑片P逐漸向右移動時，條形磁鐵仍保持靜止．根據安培定則，右手握住螺線管，四指彎曲指向電流的方向，則大母指的指向即為螺線管的磁場方向，即大母指端即為N極，所以此時電磁鐵的左端為N極；N極與S極相鄰，所以兩者是吸引的，滑片P逐漸向右移動時，接入電路的電阻變小，電流變大，螺線管的磁性增強，所以螺線管對條形磁體的吸引力是變大的；條形磁鐵受到向右的吸引力，所以摩擦力的方向水平向左；點睛：右手螺旋定則應用時，要注意四指彎曲指向電流的方向，千萬不要理解成線圈的繞向，有同學容易在這點混淆，有個簡單的方法，即使用右手螺旋定則前先把電流方向標在線圈上．13.如圖所示，要使R1與R2組成并聯電路，應閉合開關_______，若此時電流表A1和A2的示數之比為2∶5，則R1與R2的電阻之比為_______，R1與R2消耗的電功率之比為_______．【答案】    (1). S1和S3    (2). 3∶2    (3). 2∶3【解析】如圖所示的電路，當閉合開關S1、S3，斷開S2時，R1與R2分別為兩個支路，可以組成并聯電路；電流表A1測量R1的電流，電流表A2測量干路電流，若此時電流表A1和A2的示數之比為2：5，即兩電阻電流比為：，則R1與R2的電阻之比為：；R1與R2消耗的電功率之比為：點睛：在讀懂電路圖的基礎上，即明確電流表A1測量R1的電流，電流表A2測量干路電流，然后將比的前、后項分別代入公式計算即可．14.我國最新研發的63A式輕型水陸兩棲坦克的質量為24t，它在陸地上行駛時與水平地面接觸的總面積為8m2，對地面的壓強為_______Pa；坦克的前部和后部各裝有一個浮控箱，當坦克在水面上浮渡時，它受到的浮力是_________N，排開水的體積為________m3．（ρ水=1×103kg/m3，g=10N/kg）【答案】    (1). 3×104    (2). 2.4×105    (3). 24【解析】坦克的質量為24t，重為：，與水平地面接觸的總面積為8m2，且重力等于壓力，所以壓強為：；當坦克在水面上浮渡時，浮力等于重，所以它受到的浮力為：；根據計算排開水的體積為：．點睛：重點是浮沉條件和阿基米德原理的應用，根據浮沉條件求得浮力后，根據的變形式可求排開水的體積，注意解題中靈活運用．三、作圖題15.如圖所示，輕質杠桿OA可繞O點轉動，請在圖中畫出杠桿OA的動力臂l.【答案】【解析】力臂為支點到力的作用線的距離．所以過O點向作用于A點的拉線作垂線，則垂線段即為動力的力臂L，如圖：點睛：重點要理解力臂是點到線的距離，畫力臂是最常見的考試題型之一，注意多練習熟練掌握力臂的畫法．16.如圖所示，光線經過平面鏡反射后射向凹透鏡，請畫出射向平面鏡的入射光線和經過凹透鏡后的折射光線，并在圖中標出入射角的度數_____-.【答案】【解析】根據光的反射定律和凹透鏡的特殊光線作圖．如圖反射光線與鏡面的夾角為60度，所以反射角為30度，根據反射角等于入射角畫出入射光線，標出入射角30度，如圖；如圖入射光線的延長線過凹透鏡的焦點，則經過凹透鏡折射后，平行于主光軸射出，據此畫出折射光線，如圖：點睛：涉及凸透鏡或凹透鏡的光路作圖，應牢記凸透鏡和凹透鏡的三條光線，在畫圖中靈活運用，像這一類的作圖即可迎刃而解．17.如圖所示，①請將圖中“光控開關”、“聲控開關”和燈泡用筆畫線代替導線完成樓道燈自動控制電路，要求在光線較暗且有聲音時才亮；②安裝一個不受開關控制的三孔插座_____.【答案】【解析】【詳解】根據題意，在光線較暗且有聲音時才亮，則聲控和光控開關應串聯再控制燈的通斷，根據開關控制火線的要求，連接電路如圖；根據“左零、右火、上地”，分別將三孔插座的左孔連接到零線，右孔連接到火線，上面的孔連接到地線，如圖：點睛：重點是家庭電路的連接，注意連接中的細節問題：開關控制火線，三孔插座的“左零、右火、上地”，燈泡的螺旋套連接零線等，都是考查的重點．四、實驗題18.（1）如圖甲所示，圓形物體的直徑時_____cm，如圖乙所示，秒表的讀數為_____s.（2）如圖甲所示，實心物體被繩子拉著浸沒在水中，此時它受到___個力的作用；剪斷繩子后該物體運動直至靜止，請在圖乙中畫出浮力隨時間t變化的大致圖象___.（3）利用太陽光測量兩塊凸透鏡的焦距，請在圖中的虛線框內設計測量焦距的實驗記錄表格____.（物理量和單位均可采用文字或符號說明）【答案】    (1). 1.20    (2). 140.0    (3). 3    (4).     (5). 【解析】（1）如圖甲所示,刻度尺的分度值為0.1cm，，圓形物體左側對準8.00cm，右側對應的刻度值為9.20cm，所以其直徑時1.20cm；如圖乙所示，由秒表的小圈讀數為2min多一點，外圈的讀數為20a，所以秒表的讀數為140s；（2）如圖甲所示，實心物體被繩子拉著浸沒在水中，此時它受到重力、浮力、繩子的拉力，即三個力的作用；剪斷繩子后該物體將上浮，露出水面前排開水的體積不變，浮力不變；露出水面后浮力變??；當浮力等于重力時，最終會靜止在水面上，所以浮力先不變，再減小，最后又不變，據此在圖乙中畫出浮力隨時間t變化的大致圖象如圖所示：（3）要測量凸透鏡的焦距，最簡單的方法是利用太陽光聚焦的方法．因為太陽離地球足夠遠，所以太陽光可以認為是平行的光線，當利用凸透鏡將太陽聚焦為一個最小、最亮的光斑時，此光斑為凸透鏡的焦點，光斑到凸透鏡光心的距離即為焦距，所以設計實驗表格如答案所示．點睛：注意刻度尺的讀數，一定要記住長度的記錄結果必須有一位估計值，這是很多同學容易忘記的地方，多加練習形成習慣．19.在探究“阻力對物體運動的影響”的實驗中，如圖所示.（1）讓同小車從斜面上同一位置由靜止開始下滑，目的是________________.（2）實驗中同一小車在木板表面上運動的距離最長，表明它在該表面受到的阻力最_________.（3）假設水平面絕對光滑，小車不受任何阻力，則它會在水平面上做_______運動.（4）如圖圖丙所示，讓同一小車從斜面的不同高度由靜止開始下滑，則還可以探究小車的_______關系（選填序號）.①重力勢能與質量；②重力勢能與高度；③動能與質量；④動能與速度（5）如圖所示，用彈簧測力計水平拉著木塊在長木塊上做勻速直線運動，此時測力計的示數為_______N.（6）在不同水平面上用彈簧測力計水平拉著同一木塊做勻速直線運動，可探究木塊的___________關系（選填序號）.①滑動摩擦力的大小與接觸面的粗糙程度；②滑動摩擦力的大小與壓力大小；【答案】    (1). 使小車到斜面底部的速度相同    (2). 小    (3). 勻速直線    (4). 2；4    (5). 0.8    (6). 1【解析】（1）當小車從斜面上同一位置由靜止開始下滑時，下降相同高度時的速度相等，所以目的是使小車到斜面底部的速度相同；（2）實驗中同一小車在木板表面上運動的距離最長，表明它在該表面受到的阻力最?。?/span>（3）假設水平面絕對光滑，小車不受任何阻力，則沒有力改變它的運動狀態，所以它會在水平面上做勻速直線運動.（4）如圖圖丙所示，讓同一小車從斜面的不同高度由靜止開始下滑；同一小車質量相等，不同高度由靜止開始下滑，即高度不同，所以重力勢能不同，可以研究重力勢能與高度的關系；同一小車質量相等，從不同高度下滑到水平面時，速度不同，所以可以研究動能與速度的關系；故選②④；（5）如圖所示，用彈簧測力計水平拉著木塊在長木塊上做勻速直線運動，測力計的分度值為0.2N，測力計的示數為0.8N；（6）在不同水平面上用彈簧測力計水平拉著同一木塊做勻速直線運動，則木塊的重相同，即壓力相同；而不同的水平面，代表粗糙程度不同，所以可探究木塊的滑動摩擦力的大小與接觸面的粗糙程度的關系，故選①．點睛：本實驗是典型的控制變量法的應用，即當一個結果受多個因素的影響時都使用此方法進行實驗，實驗時讓一個因素變化，而其它因素都控制相等或相同即控制變量．20.在“探究電流跟電壓關系”的實驗中：（1）如1圖所示，甲為_____，乙為_____.（選填“電流表”或“電壓表”）（2）用筆畫線代替導線將2圖中電路連接完整，要求實驗過程中滑動變阻器的滑片從右向左移動.（導線不能交叉）_____（3）在實驗操作過程中保持______不變，閉合開關時，調節滑動變阻器的滑片P做了三組實驗數據，如3圖表所示，請根據該圖表中數據在4圖中進行描點連線_____.（4）對實驗數據進行分析，歸納出結論是____________________________.【答案】    (1). 電流表    (2). 電壓表    (3).     (4). 電阻R    (5).     (6). 當電阻一定時，通過導體的電流與導體兩端的電壓成正比【解析】（1）電流表串聯在電路中作用，電壓表并聯使用．所以如1圖所示，甲串聯在電路中，應為電流表；乙與定值電阻并聯，為電壓表；（2）如圖2，根據實驗過程中滑動變阻器的滑片從右向左移動的要求，即滑片在右端時電阻最大，所以連接滑動變阻器的A接線柱到定值電阻的右端，根據電源由兩節電池組成，電壓不超過3V，故再連接電阻的右端到電壓表的“3V”接線柱，如圖：（3）研究電流與電壓的關系，要保證電阻不變，多次改變電阻兩端的電壓，所以在實驗操作過程中保持電阻R不變；根據該圖表數據在4圖中進行描點連線，得到電流與電壓的關系圖像如圖：（4）對實驗數據及所繪圖像進行分析，去除誤差的因素，電流隨電壓的升高而增大，所得圖像為一直線，是成正比的，故結論為：電阻一定時，通過導體的電流與導體兩端的電壓成正比．五、計算題21.如圖所示是建筑工地上的起重機示意圖，起重機的電動機功率為3×103W，當它把質量為1t的重物勻速提起24m時，用時100s．（g=10N/kg）求：（1）在這段時間內起重機提起重物功率是多少？機械效率是多少？（2）若起重機AB長為20m，吊起重物時B端的配重質量為4t，為使起重機不翻倒，則OB長為多少？（不計摩擦和起重機自重）【答案】（1）2400W， 80%；（2）4m．【解析】（1）提起重物做的功為；起重機提起重物做功的功率是：；機械效率是：；（2）物體重為：，配重的重為：使起重機不翻倒，杠桿是平衡的．即：解得：．22.如圖所示，已知定值電阻R1的阻值為30Ω，閉合開關時整個電路正常工作，兩電流表的指針都指在同一位置，示數如圖所示．（設電源電壓保持不變）求：（1）電源電壓U是多少？（2）通過定值電阻R2的電流是多少？（3）現用一個未知阻值的定值電阻Rx替換電阻R1或R2，替換后只有一個電流表的示數發生了變化，請判斷Rx替換的是電阻R1還是R2．（4）此時替換后電流表示數減少了0.3A，求未知電阻Rx的阻值．【答案】（1）9V；（2）1.2A；（3）R2； 10Ω．【解析】【詳解】（1）由電路圖知，電流表A1測量R1的電流，電流表A測量干路的電流，且兩電流表的指針都在同一位置，示數如2圖所示，則R1的電流應按小量程讀數，為0.3A；干路電流大，所以按大量程讀數，為1.5A．并聯時各支路電壓等于電源電壓，所以電源電壓為：；（2）通過定值電阻R2的電流為：；（3）因為并聯電路的各支路互不影響，所以替換R2時，只有干路的電流變化，若替換R1，則兩個電流表的示數都會變化，所以替換的是R2．（4）此時替換后電流表示數減少了0.3A，即干路電流為：則通過此電阻電流為：未知電阻Rx的阻值為：．【點睛】解題的關鍵是明白電流表兩個量程的倍數關系，即大量程是小量程的5倍，并能根據電路圖確定電流表分別測量哪部分的電流，分清楚哪個電流大，哪個電流小，則題目可解．六、綜合能力題23.如1圖所示，2018年5月23日中央新聞報道，我國自行設計制造的新型磁懸浮列車工程樣車運行試驗取得成功，時速可達160公里以上，列車由于車體與軌道不接觸、無摩擦，具有噪音低損耗小、易維護等優點，被譽為“零高度飛行器”.這種兼具高速與中低速磁浮交通優點的新型磁懸浮列車將為我國城市間提供一種方便快捷的綠色軌道交通工具.（1）磁浮列車是在車廂底部和軌道上分別安裝了磁體，并使它們的同名磁極相互___________，車體與軌道不接觸，無摩擦，列車能夠在軌道上方幾厘米的高度上飛馳，避免了來自車輪與軌道之間的摩擦.（2）如2圖所示，列車站臺設計成中間高兩邊低的原因是：進站時列車由于____________要保持原來的運動狀態沖上站臺；從能量轉換的角度來說，當列車出站時從高度較高的地方下行，它的____________，不用消耗過多的電能或化學能等能量.（3）如3圖所示，當列車進站時，乘客必須站在站臺和黃色線以外的位置候車才安全的原因是___________.（4）小張乘坐列車時看見兩旁的房屋迅速向東退去，則列車相對于地面正在向______________行駛.【答案】    (1). 排斥    (2). 慣性    (3). 重力勢能轉化為動能    (4). 列車開動時帶動周圍的空氣流動，流體流速越大，壓強越小，人如果站的太靠近列車，會被“吸入”引發危險    (5). 西【解析】（1）磁浮列車是在車廂底部和軌道上分別安裝了磁體，并使它們的同名磁極相互排斥，車體與軌道不接觸，無摩擦，列車能夠在軌道上方幾厘米的高度上飛馳，避免了來自車輪與軌道之間的摩擦.（2）如2圖所示，列車站臺設計成中間高兩邊低的原因是：進站時列車由于慣性要保持原來的運動狀態，所以會沖上站臺；從能量轉換的角度來說，較高時重力勢能較大，下行時轉化為動能，即當列車出站時從高度較高的地方下行，它的重力勢能轉化為動能，所以不用消耗過多的電能或化學能等能量.（3）如3圖所示，當列車進站時，乘客必須站在站臺和黃色線以外的位置候車才安全的原因是：列車運行時帶動空氣流動，所以靠近列車的地方空氣流速大，而流速越大，壓強越小，外側空氣流速較慢，壓強大，在此壓強差的作用下，人若站在近處，會被推向列車而發生危險．（4）小張乘坐列車時看見兩旁的房屋迅速向東退去，它是以自己或列車為參照的，以地面為參照物時，列車正在向西行駛．點睛：重點是流體壓強與流速關系的應用，牢記流速大的地方壓強小的規律，中考中也是常出現的題目類型，要能用此特點解釋生活中的相關現象．24.“西電東送”是將我國西部發電車發出的電輸送到我國東部，由發電廠輸出的電功率是一定的，它決定于發電機組的發電能力.根據P=UI中發電機的功率不變效應，若提高輸電線路中的電壓U，那么線路中的電流I一定會減小，反之亦然.輸電線路的電能損耗主要是輸電線電流熱效應，輸電線損失的熱功率P=I2R，所以采用輸電線的電阻要盡量小.如果線路中電流降低到原來的，那么線路中損失的熱功率就減少為原來的，因此提高電壓可以很有效地降低輸電線路中的熱功率損失.設發電廠的輸出電功率P0=1.1×108W，輸電線路上的總電阻為10Ω．（1）若采用110kV的超高壓輸送電能，輸電線路的電流I1=_____，輸電線路損失的熱功率P1=______W，其與發電廠輸出電功率P0之比P1：P0=_______.（2）若采用1100kV超高壓輸送電能，輸電線路損失的熱功率P2=______W，其與高壓輸送電能損失的熱功率P1之比P2：P1=_______.所以采用超高壓遠距離輸電可以大大降低輸電線路的______________的損失.（3）若想使輸電線路中的熱功率損耗為零，還可以采用________做為輸電線材料.【答案】    (1). 1000    (2). 1×107    (3). 1：11    (4). 1×105    (5). 1：100    (6). 熱功率    (7). 超導材料【解析】（1）采用110kV的超高壓輸送電能，即；由P=UI得輸電線路的電流為：；此時輸電線路的熱功率：此功率與輸出電功率P0之比為：；（2）若采用1100kV超高壓輸送電能，即；此時輸電線路的電流為則輸電線路的熱功率為該功率與高壓輸送電能損失的熱功率P1之比為可見采用超高壓遠距離輸電可以大大降低輸電線路的熱功率損失；（3）若想使輸電線路中的熱功率損耗為零，根據可知，只能是導線的電阻為零，所以還可以采用超導體做為輸電線材料．25.閱讀下列短文，回答問題．“天舟一號”與“天宮二號”成功對接我國自主研制的“天宮二號”空間實驗室已于2016年9月15日發射成功．“天宮二號”在距離地面高度380km的圓形軌道上繞地球勻速運行，繞地球一周的運行時間為90分鐘，“天舟一號”貨運飛船于2017年4月20日由長征七號火箭成功發射升空，并于2017年4月22日與“天宮二號”首次自動交會對接成功，如題23-1圖所示，為建立我國自己的空間站邁出了堅實的一步．發射“天舟一號”貨運飛船的長征七號火箭的燃料由液態煤油和液氧混合構成，火箭點火起飛時，火箭內的燃料燃燒從箭體尾部噴出火焰幾乎直擊發射平臺，使得發射平臺核心區的溫度接近3000℃，足以熔化絕大多數金屬和非金屬材料，長征七號火箭發射時與其它火箭不同的是發射平臺旁的“噴水降溫降噪系統”，其采取的是國際上先進的噴水降溫方法，如題23-2圖所示，在發射中火箭飛到5m高以后，“噴水降溫降噪系統”向箭體尾部火焰中心噴水20余秒，噴水量約為400t，一部分的水會汽化到大氣中，大部分的水則通過導流槽流走，于是大流量噴水能夠帶走大量的熱起到降溫的作用，防止了火箭發射臺內部的儀器設備可能因高溫受到影響．[圓周率π=3，c水=4.2×103J/kg·℃]（1）設“噴水降溫降噪系統”噴出400t水初溫為20℃，在噴水20秒內全部變成100℃的水，則水帶走的熱量為_____________J．（2）如題23-3圖所示，設地球半徑為6370km，“天宮二號”空間實驗室在圓形軌道上正常運行，圓形軌道的半徑為________km，圓形軌道的周長為________km．“天舟一號”貨運飛船成功發射及正常入軌后，與“天宮二號”空間實驗室成功對接，對接時“天舟一號”的運行速度為_________km/s．（3）長征七號火箭所搭載的“天舟一號”貨運飛船在上升過程中的機械能不斷_______（選填“變大”、“變小”或“不變”），長征七號火箭燃料的________能燃燒時轉化為內能．【答案】    (1). 1.344×1011J    (2). 6750    (3). 4.05×104    (4). 7.5    (5). 變大    (6). 化學【解析】（1）根據計算水帶走的熱量為：（2）如3圖所示，地球半徑為6370km，“天宮二號”空間實驗室在圓形軌道上正常運行，所以圓形軌道的半徑為：；圓形軌道的周長為：；“天舟一號”與“天宮二號”空間實驗室對接時“天舟一號”的運行速度與“天宮二號”的速度相同，速度為：；（3）“天舟一號”貨運飛船在上升過程中，質量不變，高度增加，速度增大，所以重力勢能和動能都增大，即機械能不斷變大；長征七號火箭燃料燃燒，釋放內能，溫度升高，內能增大，所以能量的轉化過程是燃料的化學能轉化為內能．
